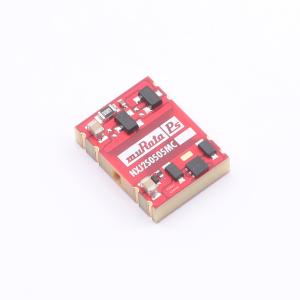

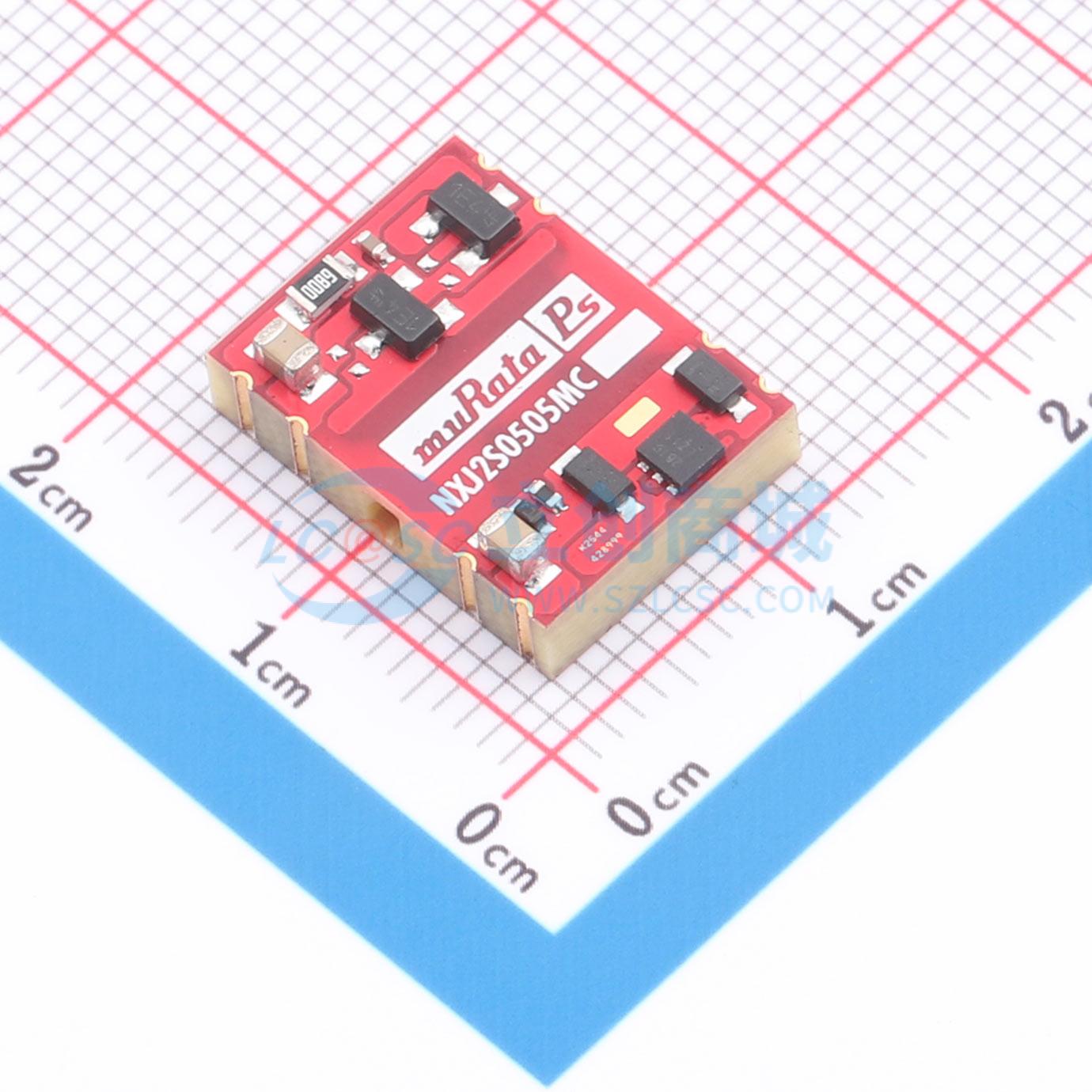

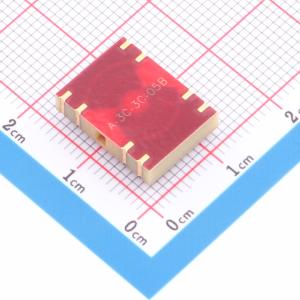

NXJ2S0505MC-R7

隔离式单输出表面贴装DC-DC转换器，采用自动化制造工艺，带嵌入式变压器，可靠性高，无卤且兼容现有设计

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: muRata(村田)
商品型号: NXJ2S0505MC-R7
商品编号: C6346173
包装方式: 编带
商品毛重: 5.858333克(g)

商品参数

商品概述

NXJ2系列是新一代低外形、全自动化制造的表面贴装DC-DC转换器。NXJ2系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检查的iLGA封装中提高了产品可靠性和性能重复性。NXJ2系列的行业标准封装尺寸与现有设计兼容。NXJ2系列的湿敏等级为2级，并且符合J-STD-020标准，可承受最高260℃的回流焊温度。

商品特性

低外形
全自动化制造
基板嵌入式变压器
无卤、可检查的iLGA封装
提高产品可靠性和性能重复性
行业标准封装尺寸与现有设计兼容
湿敏等级为2级
符合J-STD-020标准，可承受最高260℃的回流焊温度

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	类型	开放型
	输出通道数	1
	工作电压(Vin)	4.5V~5.5V
	转换效率	72.5%
	输出电压(Vout)	5V
	输出电流(最大值)	400mA

	属性	参数值
	纹波噪声	50mVp-p
	开关频率	140kHz
	工作温度	-40℃~+85℃
	长度	15.49mm
	宽度	11.43mm
	高度	4.41mm
	功能特性	短路保护
