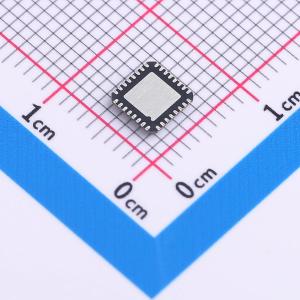

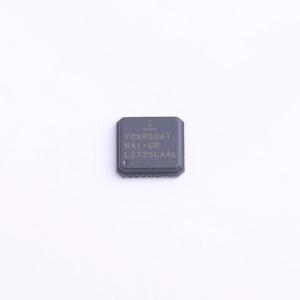

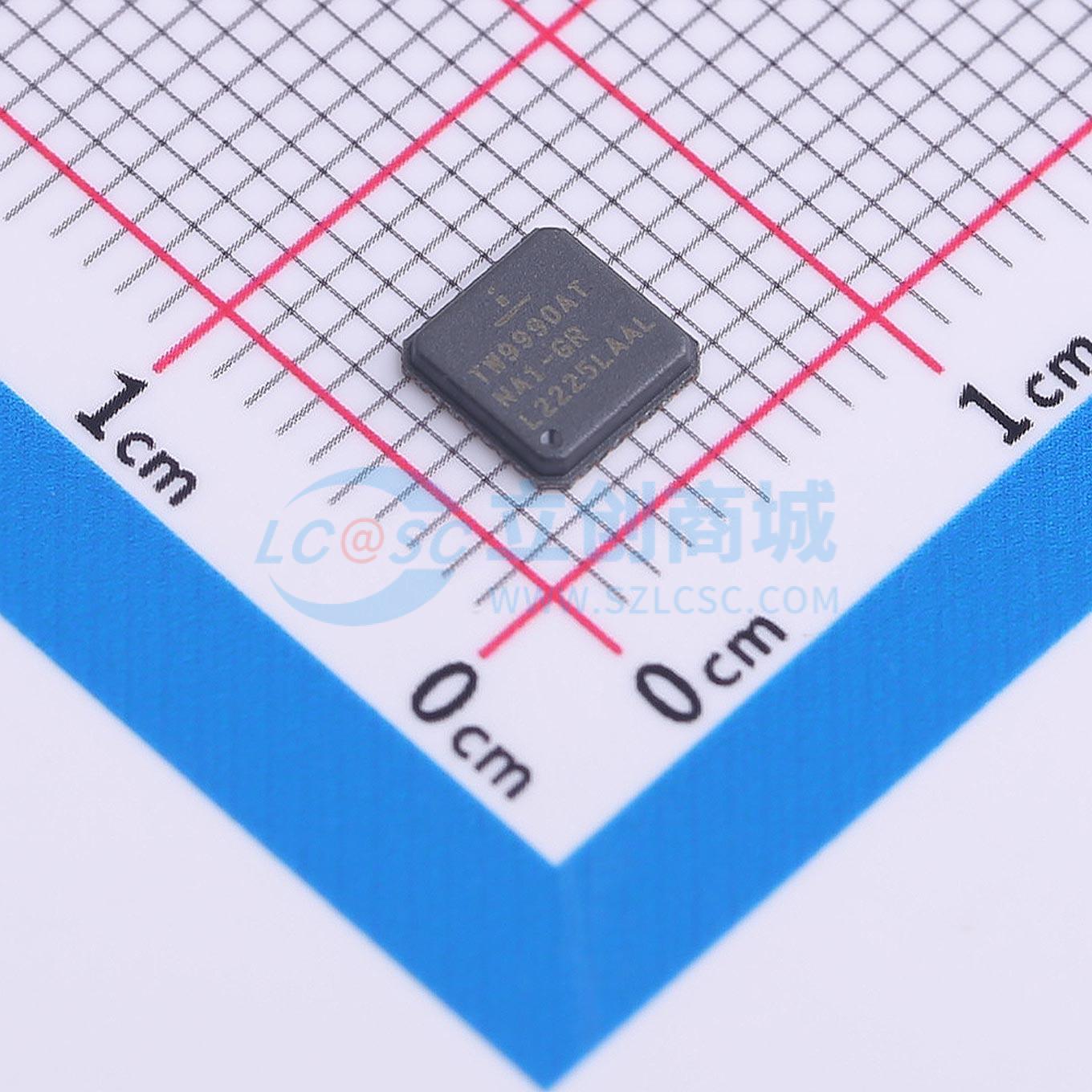

温馨提醒：图片仅供参考，商品以实物为准
TW9990AT-NA1-GR
低功耗NTSC/PAL/SECAM视频解码器
- 描述
- 低功耗NTSC/PAL/SECAM视频解码器，支持差分CVBS输入，自动格式检测，两线MPU串行总线接口，实时控制接口，电源节省和关断模式。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- TW9990AT-NA1-GR
- 商品编号
- C6342809
- 商品封装
- QFN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.763328克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 解码器 | |
| 数据接口 | - | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V；3.3V | |
| 工作温度 | - | |
| 功能特性 | 可编程增益放大器；抗混叠/重建滤波器；内置锁相环；视频格式识别 |
商品特性
- 支持NTSC（M, 4.43）和PAL（B, D, G, H, I, M, N, N组合）、PAL（60）、SECAM，并具备自动格式检测功能
- 软件可选模拟输入控制，允许单端CVBS、差分CVBS和S视频的组合
- 内置模拟抗混叠滤波器
- 两个10位ADC和模拟钳位电路
- Y通道具有完全可编程的静态增益或自动增益控制
- Y通道可编程白峰控制
- 4行自适应梳状滤波器Y/C分离
- PAL延时线用于色彩相位误差校正
- 具有锐化和CTI的图像增强功能
- 数字副载波PLL用于精确的色彩解码
- 数字水平PLL用于同步处理和像素采样
- 先进的同步处理和同步检测，可处理非标准和弱信号
- 可编程色调、亮度、饱和度、对比度和清晰度
- 自动色彩控制和色彩抑制功能
- 色度中频补偿
- VBI切片器支持工业标准数据服务
- VBI数据直通，原始ADC数据输出
- 可编程输出裁剪
- 8位ITU - R 601或ITU - R 656兼容的YCbCr（4:2:2）输出格式
- 电池短路检测测试
- 接地短路检测测试
- 两线MPU串行总线接口
- 支持实时控制接口
- 省电和掉电模式
- 低功耗
- 所有操作使用单个27MHz晶体
- 支持24.54MHz和29.5MHz晶体用于高分辨率方形像素格式解码
- 3.3V耐压I/O
- 1.8V/3.3V电源
- 32引脚WFQFN（带可焊侧翼的QFN）封装
- 通过AEC - Q100认证
