温馨提醒：图片仅供参考，商品以实物为准

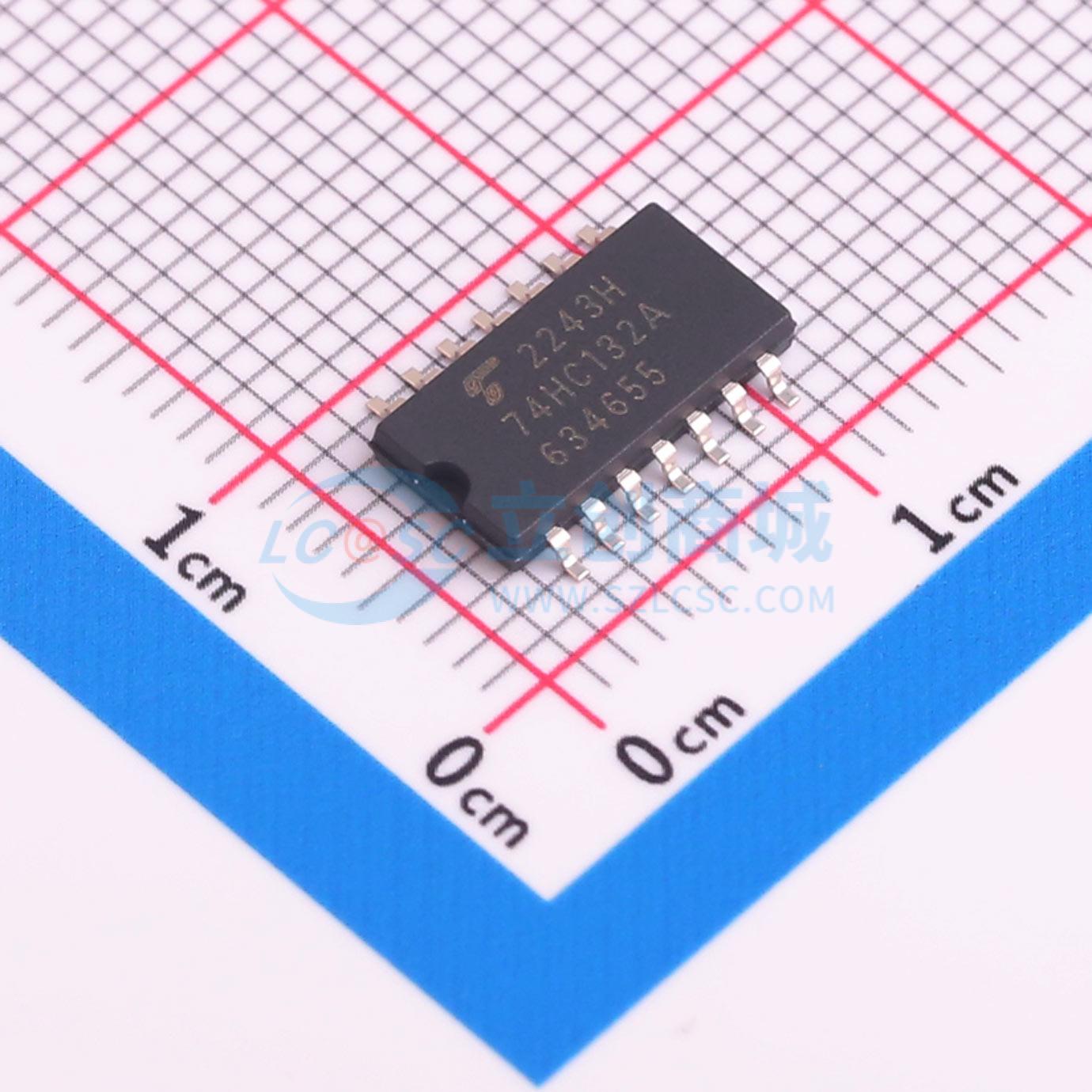

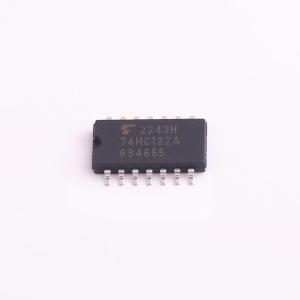

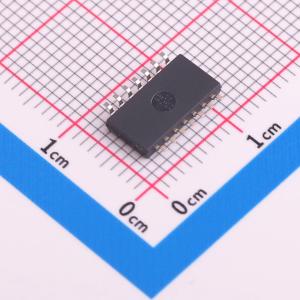

TC74HC132AF(EL,F)
四路2输入施密特与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高速CMOS 2输入与非施密特触发器门电路，采用硅栅C²MOS技术制造。它在保持CMOS低功耗的同时，实现了与等效LSTTL类似的高速运行。引脚配置和功能与TC74HC00A相同，但输入具有25% VCC的滞后特性，其施密特触发输入可作为慢速输入信号的线路接收器。所有输入均配备了防静电放电或瞬态过电压的保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74HC132AF(EL,F)
- 商品编号
- C6342365
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.18V~4.31V；4.4V~4.5V；5.68V~5.8V；1.9V~2V；5.9V~6V | |
| 输出低电平(VOL) | 0V~100mV；330mV；170mV~260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 12ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
