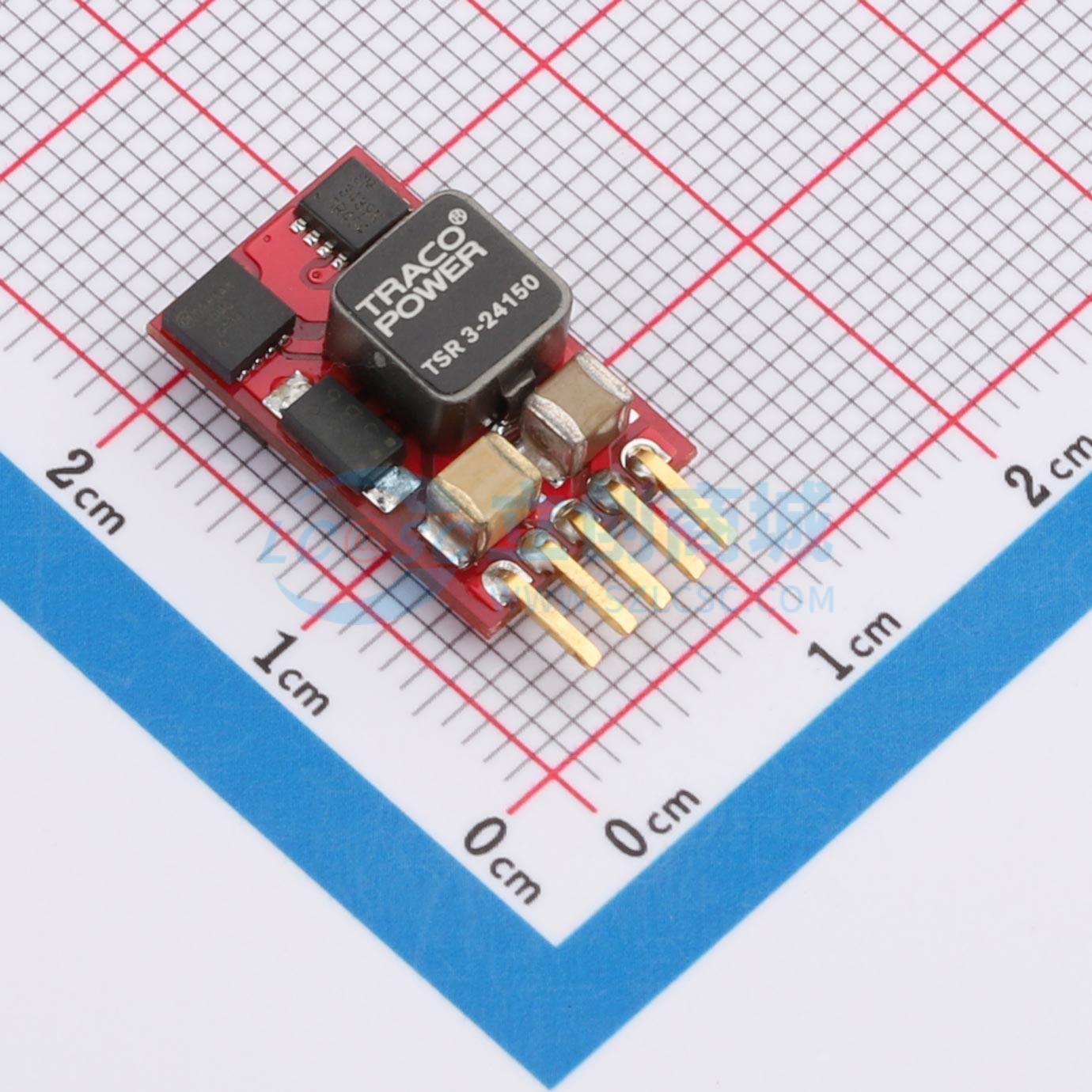

TSR 3-24150

非隔离式DC/DC转换器，适用于正负输出电路，高效且输出电压可调

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TRACO POWER
商品型号: TSR 3-24150
商品编号: C6339587
商品封装: SIP,15.5x9.4mm
包装方式: -
商品毛重: 4.19克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	类型	开放型
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	10V~30V
	转换效率	95%
	输出电压(Vout)	5V~15V
	输出电压精度	±2%
	输出电流(最大值)	3A

	属性	参数值
	静态电流	30mA
	纹波噪声	150mVp-p
	开关频率	270kHz；330kHz
	最大容性负载	500uF
	工作温度	-40℃~+85℃
	宽度	10.4mm
	高度	16.5mm
	功能特性	短路保护；可编程输出电压；自动故障恢复

商品概述

TSR 3 系列型号为非隔离式降压开关稳压器。自 2013 年 5 月投入生产以来，它们也可在负输出电压下运行。其采用非常紧凑的开放式框架封装，尺寸为 15.5×9.4×6.2mm。高达 95% 的高效率允许在高达 50℃ 的温度下进行满载运行，在高达 85℃ 的温度下将电流降低 50% 运行。低待机电流、非常宽的输入范围以及无需散热片，使这些开关稳压器相对于线性稳压器具有显著优势。再加上远程开/关输入和短路保护功能，TSR 3 系列型号是高可靠性和对能源要求严格的应用的理想负载点稳压器。

商品特性

高性能 3 安培开关稳压器
适用于正输出和负输出电路
高效率可达 95%
输出电压可调
宽输入电压范围：2.5–5.5、4.5–14 和 10–30 VDC
短路保护
远程开/关输入
低输出纹波和噪声
