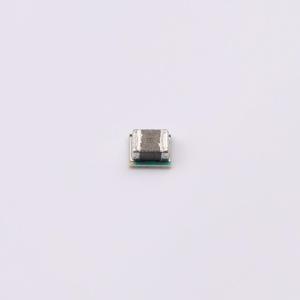

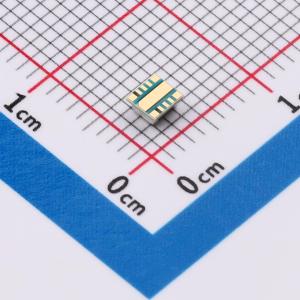

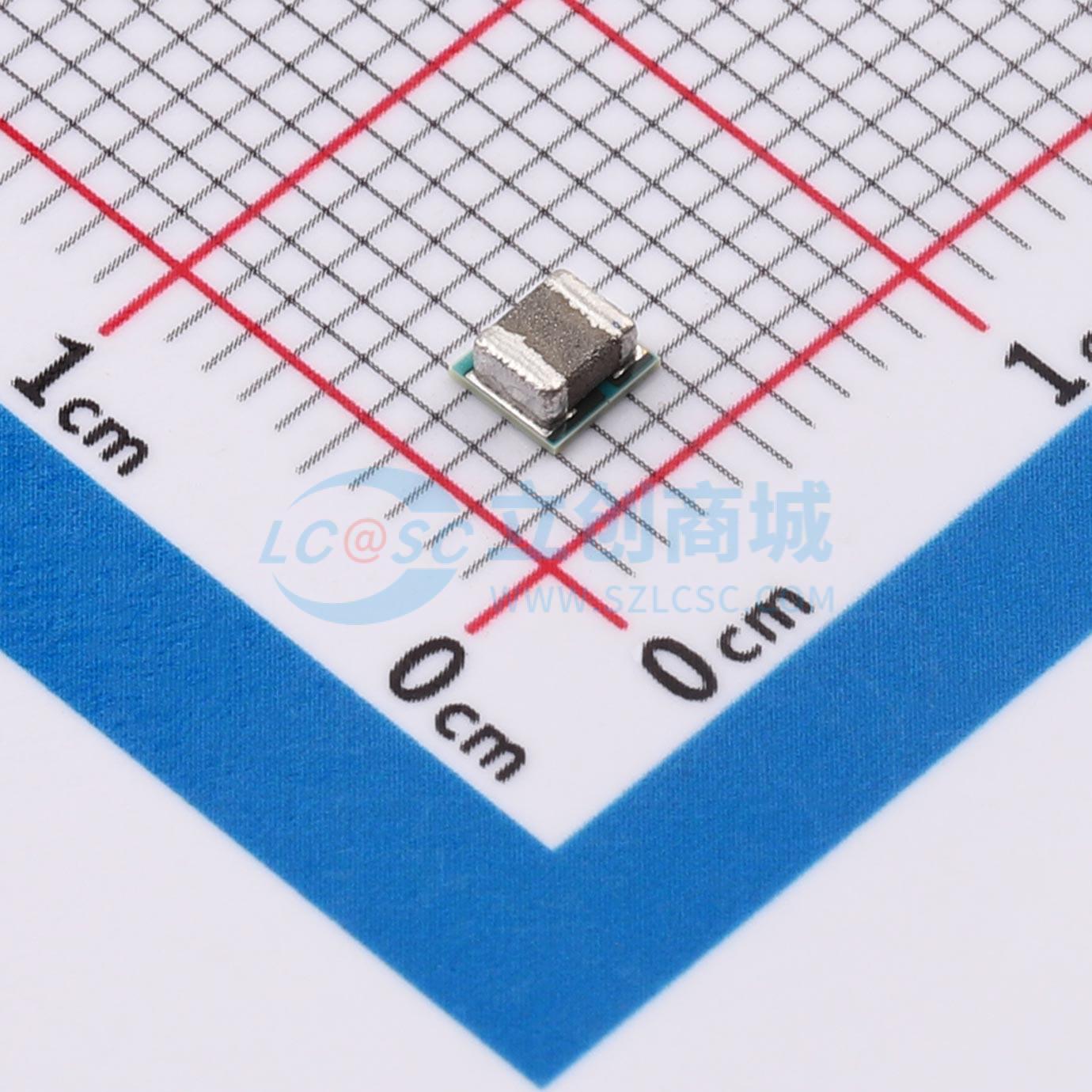

TPSM82902SISR

高效率低静态电流同步降压转换器模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM82902 是一款高效的小型同步降压转换器模块,采用 MicroSiP 封装,支持 3 V 至 17 V 的宽输入电压范围,最大连续输出电流为 2 A。该模块具有可选的 2.5MHz 或 1.0MHz 开关频率,典型静态电流为 4 μA。支持自动 PFM/PWM 模式和强制 PWM 模式,具有高精度的反馈电压调节。
品牌名称: TI(德州仪器)
商品型号: TPSM82902SISR
商品编号: C6339351
商品封装: LDFN-10-EP(2.8x3)
包装方式: 编带
商品毛重: 0.434克(g)

商品参数

商品概述

TPSM82902是一款高效、小巧且灵活的同步降压DC-DC转换器MicroSiP封装模块，使用便捷。可选择2.5 MHz或1.0 MHz的开关频率，允许使用小型元件并提供快速瞬态响应。该器件采用DCS控制拓扑，支持±1%的高VOUT精度。3 V至17 V的宽输入电压范围支持多种标称输入，如12 V电源轨、单节或多节锂离子电池以及5 V或3.3 V电源轨。

商品特性

宽占空比和负载范围下实现高效率 - 典型值4 μA
高端62 mΩ和低端22 mΩ的RDS(ON)
3 mm×2.8 mm×1.6 mm MicroSiP™封装
高达2 A的连续输出电流
在 -40℃至125℃温度范围内反馈电压精度为±0.9%
可配置输出电压选项：VFB外部分压器：0.6 V至5.5 V；VSET内部分压器：0.4 V至5.5 V之间有16种选项
具备100%模式的DCS控制拓扑
通过MODE/S-CONF引脚实现灵活性
2.5 MHz或1.0 MHz开关频率
强制PWM或自动（PFM）省电模式，具备动态模式切换选项
自动效率提升（AEE）
输出放电开/关
高度灵活且易于使用
针对单层布线优化的引脚排列
精确的使能输入
电源正常输出
可调节软启动和跟踪
无需外部自举电容
使用WEBENCH®电源设计器基于TPSM82902进行定制设计

应用领域

数据中心和企业计算
有线网络
无线基础设施
工厂自动化与控制
测试与测量

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	2.5MHz；1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
