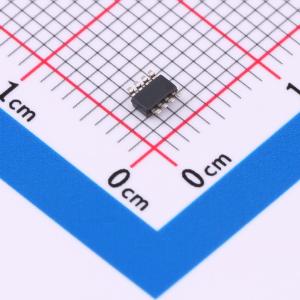

温馨提醒：图片仅供参考，商品以实物为准

TPS3435CAKAGDDFR

微功耗，I/Q精密超时看门狗定时器

SMT扩展库PCB免费打样

描述: TPS3435 纳安级静态电流精密看门狗计时器
品牌名称: TI(德州仪器)
商品型号: TPS3435CAKAGDDFR
商品编号: C6339182
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

TPS3435是一款超低功耗（典型值250 nA）器件，提供可编程超时看门狗定时器。 TPS3435提供高精度超时看门狗定时器，具备众多特性，适用于各种应用。超时看门狗定时器可由工厂预编程，也可使用外部电容由用户进行编程。可通过逻辑引脚组合动态更改定时器值。可使用专用引脚或定时器扩展引脚组合来启用或禁用看门狗功能。该器件还提供启动延迟选项，可在主机上电后立即在固定时间内禁用看门狗监控。 WDO延迟可通过工厂预编程的默认延迟设置进行设置，也可通过外部电容进行编程。该器件还提供锁存输出操作，输出会一直锁存，直到看门狗故障被清除。 TPS3435为TPS3431器件系列提供了性能升级替代方案。TPS3435采用小型6引脚WSON和8引脚SOT23封装。

商品特性

工厂预编程或用户可编程的看门狗超时
定时器精度±10%（最大）
工厂预编程范围：1毫秒至100秒
工厂预编程或用户可编程的复位延迟
定时器精度±10%（最大）
工厂预编程选项：2毫秒至10秒
输入电压范围：VDD = 1.04 V至6.0 V
超低电源电流：IDD = 250 nA（典型值）
开漏、推挽；低电平有效输出
多种可编程选项：看门狗启用 - 禁用
看门狗启动延迟：无延迟至10秒
动态定时器扩展：1倍至256倍
锁存输出选项
支持MR功能

应用领域

机器人伺服驱动器
混合模块（AI、AO、DI、DO）
暖通空调控制器
电表
输液泵
手术设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	1.04V~6V
	复位有效电平	低电平有效
	受监控电压数	1

	属性	参数值
	手动复位	有
	看门狗定时器	有
	复位超时	2ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	250nA
