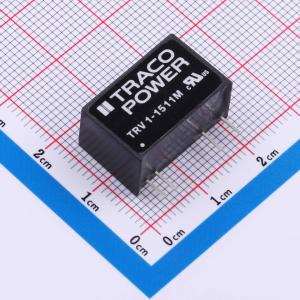

温馨提醒：图片仅供参考，商品以实物为准
TRV 1-1511M
12V~18V 5V 200mA 1W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列1瓦DC/DC转换器，采用紧凑的SiF-9封装，具备5000 VAC加强隔离，适用于医疗和工业应用。该系列提供输入电压在5至24 VDC（±10%）之间的不同型号。具备连续短路保护功能，漏电流小于2μA，特别适合保护任何连接的接口或患者应用部件。工作温度范围为-40至 + 95℃，无需降额使用，符合IEC/EN/ES 60601-1第3版2xMOPP和IEC/EN/UL 62368-1认证，适用于需要医疗隔离系统和短路保护的多种不同应用。
- 品牌名称
- TRACO POWER
- 商品型号
- TRV 1-1511M
- 商品编号
- C6338629
- 商品封装
- SIP,19.6x9.9mm
- 包装方式
- 管装
- 商品毛重
- 7.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 18V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 820uF | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 220kHz~380kHz | |
| 静态电流 | 15mA | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 19.6mm | |
| 宽度 | 9.9mm | |
| 高度 | 12.5mm | |
| 稳压类型 | 非稳压型 |
商品概述
TRV 1M 是一系列采用紧凑型 SiF - 9 封装的 1 瓦 DC/DC 转换器，具有 5000 VAC 的加强隔离，适用于医疗和工业应用。该系列提供输入电压在 5 至 24 VDC（±10%）之间的不同型号。该转换器系列具有连续短路保护功能，漏电流小于 2μA，特别适合保护任何连接的接口或患者使用的部件。其工作温度范围为 - 40 至 +95°C，无需降额使用，并且符合 IEC/EN/ES 60601 - 1 第 3 版 2xMOPP 和 IEC/EN/UL 62368 - 1 认证，适用于许多需要医疗隔离系统和短路保护的不同应用。
商品特性
- 输入输出隔离 5000 VAC（加强型）
- 短路保护
- 非稳压输出
- 输入电压范围（±10%）：5、12、15、24 VDC
- 工作温度范围 - 40 至 +95°C，无需降额
- 符合 IEC/EN/ES 60601 - 1 第 3 版 2xMOPP 和 IEC/EN/UL 62368 - 1 认证
- 低漏电流 < 2μA
- 效率高达 85%
- 可在海拔 5000 m 以下运行
应用领域
- 医疗应用
- 工业应用
