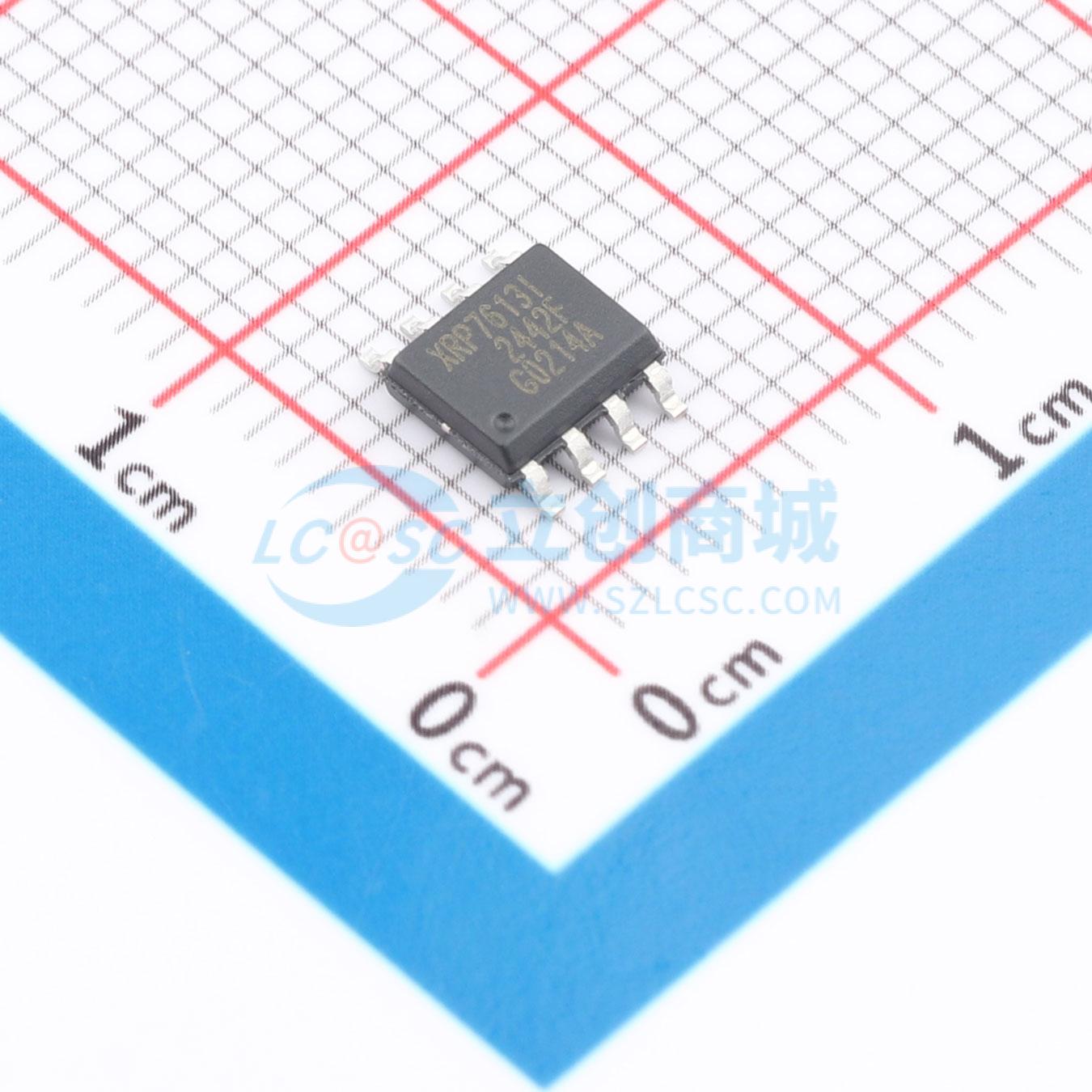

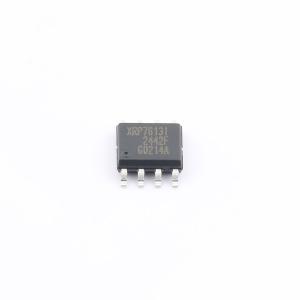

XRP7613IDBTR-F
XRP7613IDBTR-F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XRP7613IDBTR-F
- 商品编号
- C6337015
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 7V~36V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.2A | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
XRP7613是一款非同步降压转换器，集成了FET，优化用于驱动高达1.2A连续电流的高功率LED。其宽输入电压范围为7.0V至36V，允许从工业标准的12V、18V或24V电源轨进行单电源操作。基于迟滞PFM控制方案，XRP7613可以在高达1MHz的开关频率下工作，并允许选择小尺寸外部元件，同时提供非常快的瞬态响应并实现优异的效率。输出电流可通过外部检测电阻在150mA至1.2A之间编程。支持通过高达40kHz的模拟信号或PWM逻辑信号进行输出电流调光。动态LED电流热控制通过线性降低温度升高时的LED电流进一步增强了终端应用的可靠性。开路LED、LED短路、过温保护和欠压锁定保护确保在异常工作条件下安全运行。XRP7613采用符合RoHS标准的“绿色”/无卤素8引脚外露焊盘SOIC封装。
商品特性
- 1.2A 连续输出 LED 电流 − 150mA 至 1.2A 可编程范围
- 7V 至 36V 单轨输入电压
- PWM 和模拟调光功能 − 最高 40kHz 频率
- LED 电流回折热控制 − 可选温度自动线性调光
- 关断控制
- 内置软启动
- 开路 LED、LED 短路和过温保护
- 符合 RoHS 标准的“绿色”/无卤 8 引脚裸露焊盘 SOIC 封装
应用领域
- 通用照明和展示
- 建筑及重点照明
- 医疗和工业仪器
- 视频投影仪
