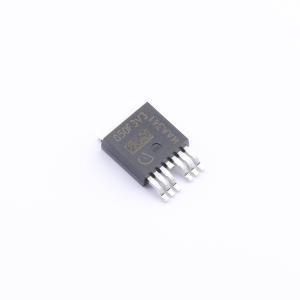

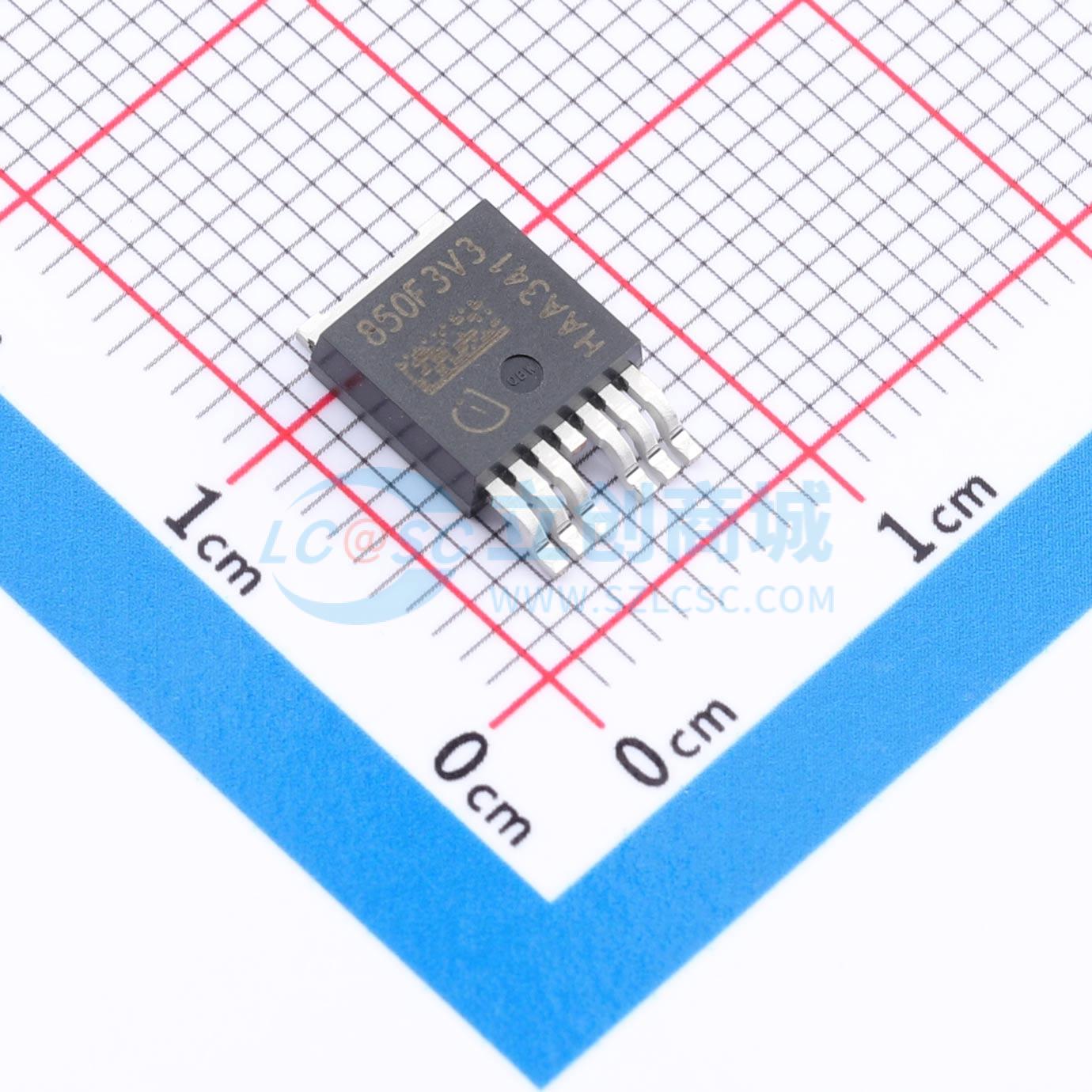

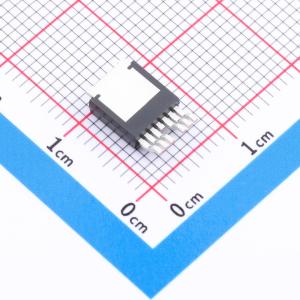

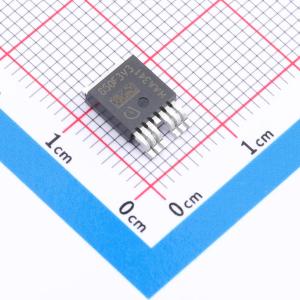

温馨提醒：图片仅供参考，商品以实物为准
TLS850F3TUV33ATMA1
线性低压差稳压器，带看门狗和复位功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLS850F3TUV33ATMA1
- 商品编号
- C6333170
- 商品封装
- PG-TO252-7
- 包装方式
- 编带
- 商品毛重
- 0.486克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 64dB | |
| 压差 | 330mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 26uA | |
| 噪声 | - | |
| 功能特性 | 复位功能；反极性电压保护；过流保护；看门狗定时器；热关断 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
OPTIREG™线性TLS850F3TUV33是一款采用PG - TO252 - 7封装的高性能低压差固定输出电压调节器。其输入电压范围为3 V至42 V，静态电流极低，仅为26 μA，非常适合用于汽车系统或其他永久连接到电池的供电系统。TLS850F3TUV33的输出电压精度为±2%，最大输出电流为500 mA。环路设计结合了快速调节和良好的稳定性，输出端仅需一个1 μF的小型陶瓷电容。工作范围从仅3 V的输入电压开始（扩展工作范围），这使得TLS850F3TUV33也适用于需要在启动条件下运行的汽车系统。复位功能可监控输出电压，包括欠压复位和上电时的延迟复位。集成的看门狗电路具有可调定时功能，可监控微控制器的运行。一个共享的外部延迟电容可设置复位定时和看门狗定时。内部保护功能（如输出电流限制和过温关断）可保护器件免受因输出对地短路、过流和过温等故障造成的直接损坏。
商品特性
- 输出电压3.3 V ±2%
- 电流能力500 mA
- 输入电压范围3 V至42 V
- 使用1 μF陶瓷输出电容时稳定
- 超低电流消耗：典型值26 μA
- 极低的压差：250 mA时典型值300 mV
- 用于监控微处理器的看门狗电路
- 看门狗禁止
- 通过复位电路进行输出电压监控：可编程延迟时间
- 输出电流限制
- 过温关断
- 绿色产品（符合RoHS标准）
应用领域
- 汽车通用电子控制单元
- 远程信息处理系统
- ADAS摄像头系统
- 导航系统
- 车身控制模块
