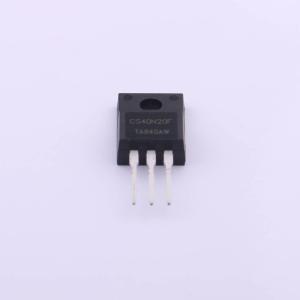

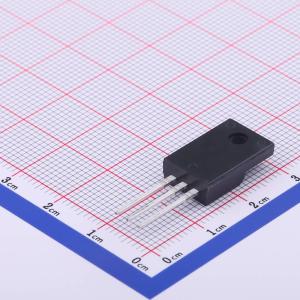

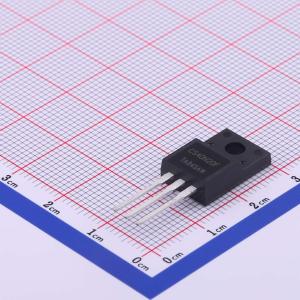

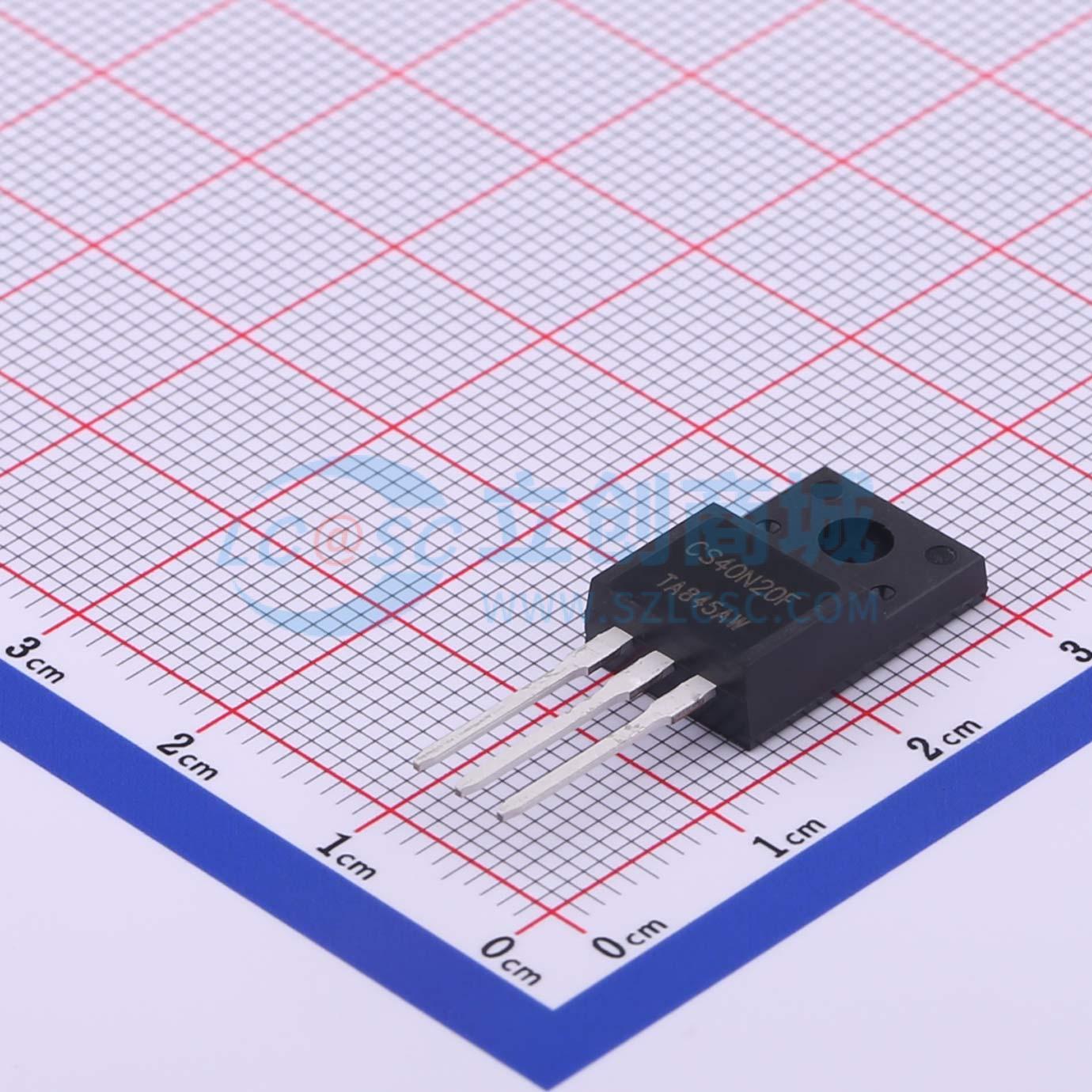

CS40N20F
CS40N20F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- -
- 商品型号
- CS40N20F
- 商品编号
- C695026
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 50mΩ@10V,20A | |
| 耗散功率(Pd) | 63.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 101pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 专有新型平面技术
- RDS(ON)，典型值 = 50 mΩ（VGS = 10 V 时）
- 低栅极电荷，可将开关损耗降至最低
- 快速恢复体二极管
应用领域
- DC-DC 转换器
- 用于 UPS 的 DC-AC 逆变器
- 开关电源和电机控制
