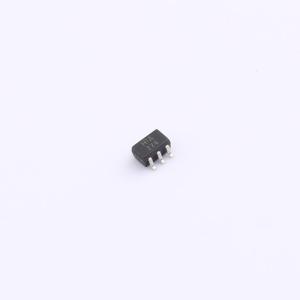

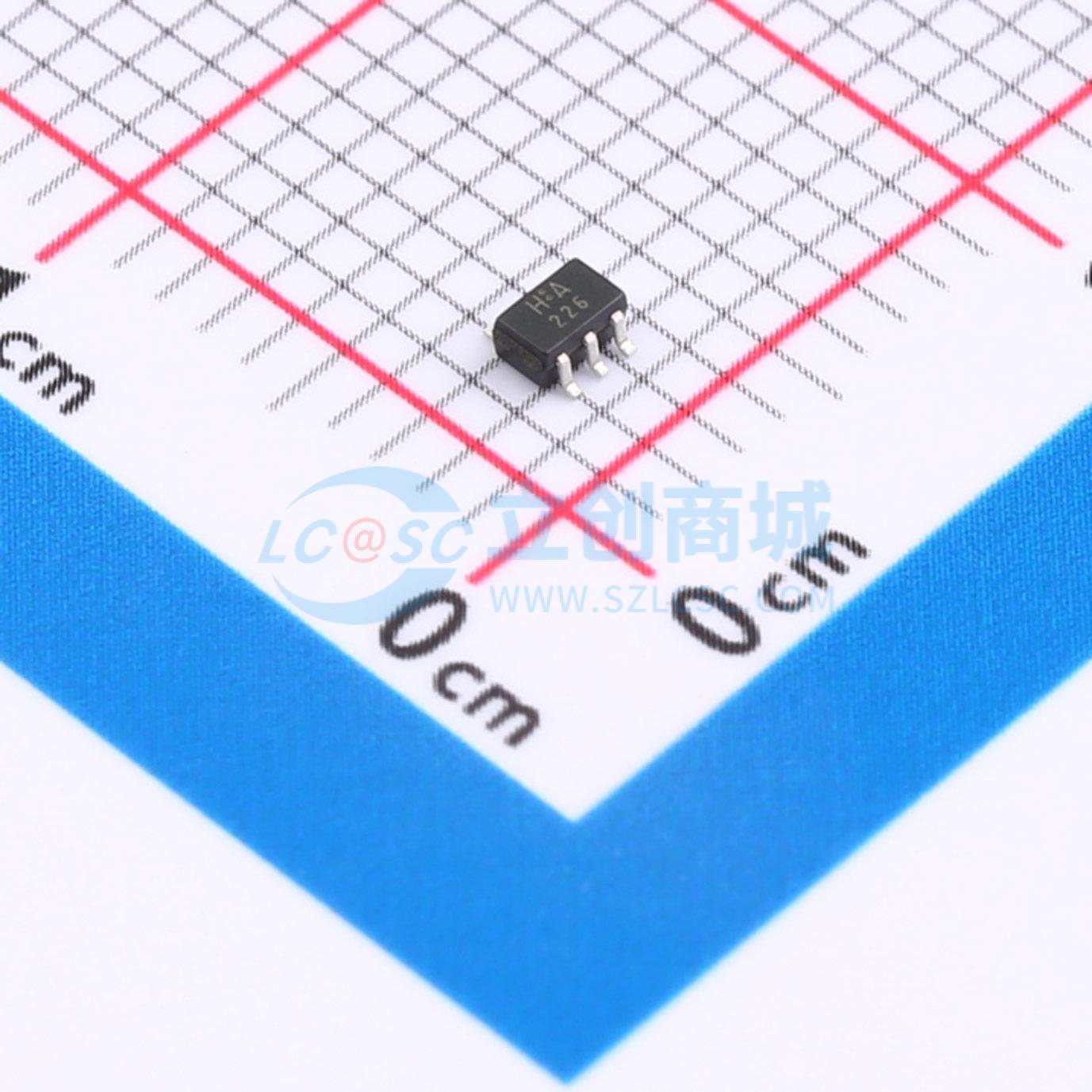

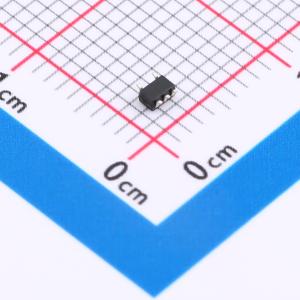

温馨提醒：图片仅供参考，商品以实物为准
TC7SH14FU,LJ(CT
TC7SH14FU,LJ(CT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 施密特反相器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7SH14FU,LJ(CT
- 商品编号
- C6331369
- 商品封装
- SSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | TC7SH系列 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- AEC-Q100 (Rev. H)
- 宽工作温度范围：Topr = -40 至 125℃
- 高速运行：tpd = 5.5 ns（典型值）(VCC = 5.0 V, CL = 15 pF)
- 低功耗：ICC = 2.0 μA（最大）(Ta = 25℃)
- 高抗噪性：VNI H = VNIL = 28%VCC (min)
- 5.5 V 耐压输入
- 宽工作电压范围：VCC = 2.0 至 5.5 V
