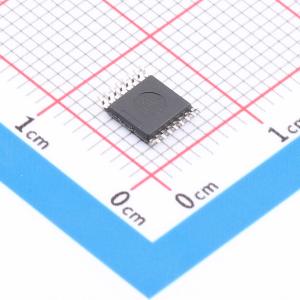

温馨提醒：图片仅供参考，商品以实物为准

TC7MBL3257CFT(EL)

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TOSHIBA(东芝)
商品型号: TC7MBL3257CFT(EL)
商品编号: C6331352
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TC7MBL3257CFK 是一款低电压/低电容的 CMOS 4 位 2 选 1 多路复用器/解复用器。开关的低导通电阻允许以最小的传播延迟时间进行连接。

该器件由四个独立的双输入多路复用器/解复用器组成，具有公共选择输入 (S) 和输出使能 (OE)。A 输入连接到 B1 或 B2 输出，具体取决于选择输入 (S) 和输出使能 (OE) 的组合。当输出使能 (OE) 输入保持在 “H” 电平时，无论选择输入的状态如何，开关均处于断开状态，并且开关之间存在高阻抗状态。

所有输入均配备了防静电放电保护电路。

商品特性

工作电压：VCC = 1.65 至 3.6 V
导通电容：CI/O = 8 pF（典型值），VCC = 3.0 V 时开关导通
导通电阻：RON = 8.5 Ω（典型值），VCC = 3.0 V、VIS = 0 V 时
输入（OE、S 和 I/O）的掉电保护
封装：VSSOP16 (US16)

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	1.65V~3.6V
	输入数/输出数	-
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	静态电流(Iq)	10uA
	功能特性	-
