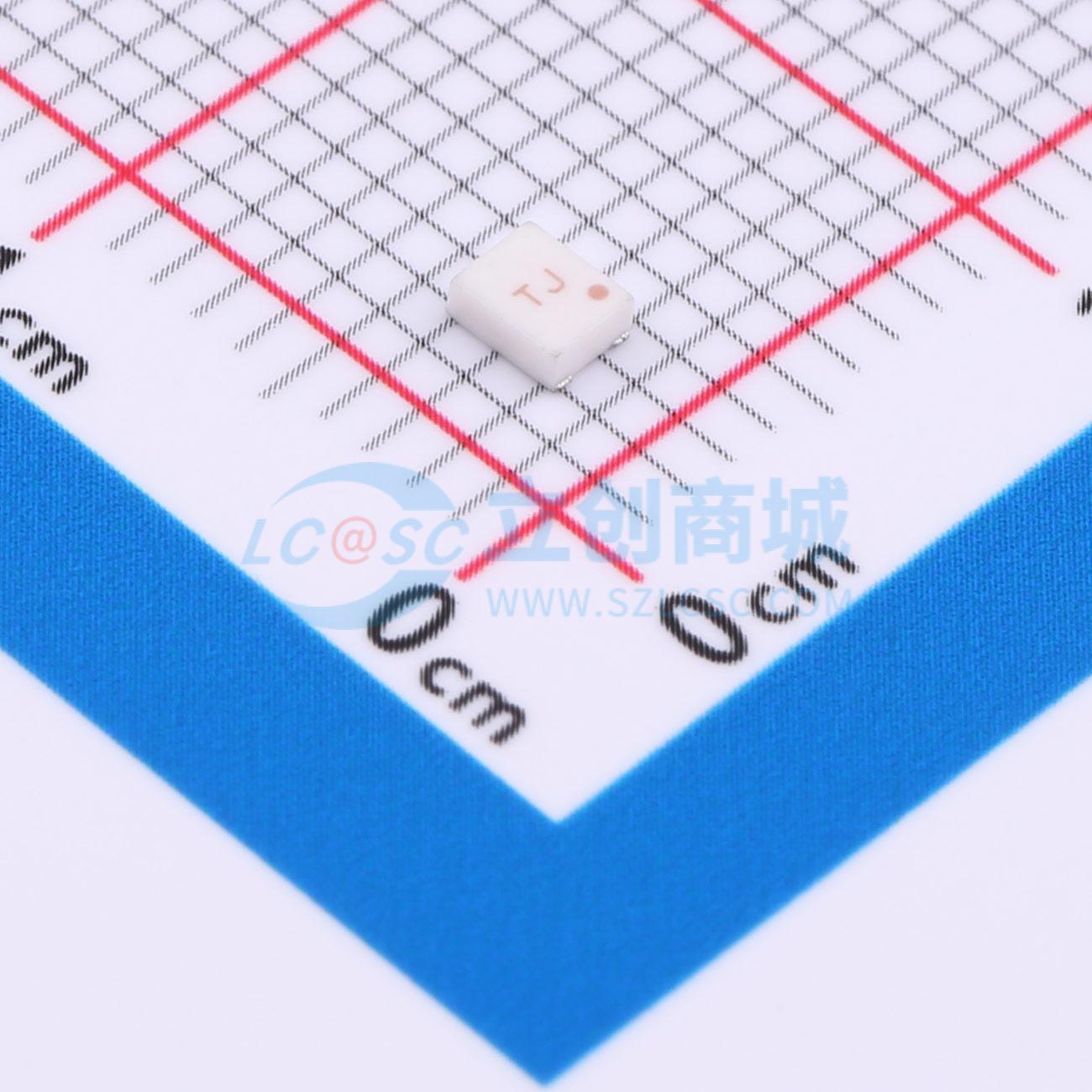

温馨提醒：图片仅供参考，商品以实物为准
NCR2-123+
NCR2-123+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Mini-Circuits NCR2系列超宽带巴伦变压器覆盖3.5至18 GHz的频率范围，阻抗比为1:2，适用于不平衡到平衡的应用。低温共烧陶瓷（LTCC）结构提供卓越的可靠性、热稳定性和高度重复性。小型化尺寸（0.079x0.098x0.035英寸）使其易于与RF集成电路集成。
- 品牌名称
- Mini-Circuits
- 商品型号
- NCR2-123+
- 商品编号
- C6330682
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 4.7GHz~12GHz | |
| 阻抗比-不平衡/平衡 | 1:2 | |
| 插入损耗(最大值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 8° | |
| 幅度差(最大值) | 3.8dB | |
| 回波损耗(最小值) | 16.93dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
Mini-Circuits的NCR2系列超宽带巴伦变压器覆盖3.5至18 GHz的频率范围，阻抗比为1:2。它们通常用于不平衡到平衡的应用。低温共烧陶瓷（LTCC）结构提供了卓越的可靠性、热稳定性和高度的重复性。小尺寸封装（0.08×0.10英寸）为与射频集成电路集成提供了灵活性。
商品特性
- 宽带，4700至12000 MHz
- 微型尺寸，0.079×0.098×0.035
- LTCC结构
- 低成本
- 可水清洗
应用领域
- 点对点通信
- 工业、科学和医疗（ISM）频段
- 无线电导航
- 卫星通信（SATCOM）
