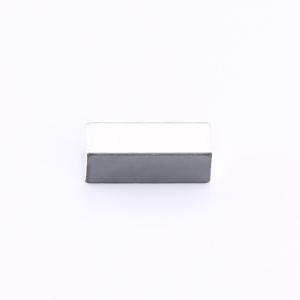

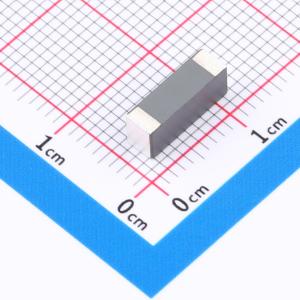

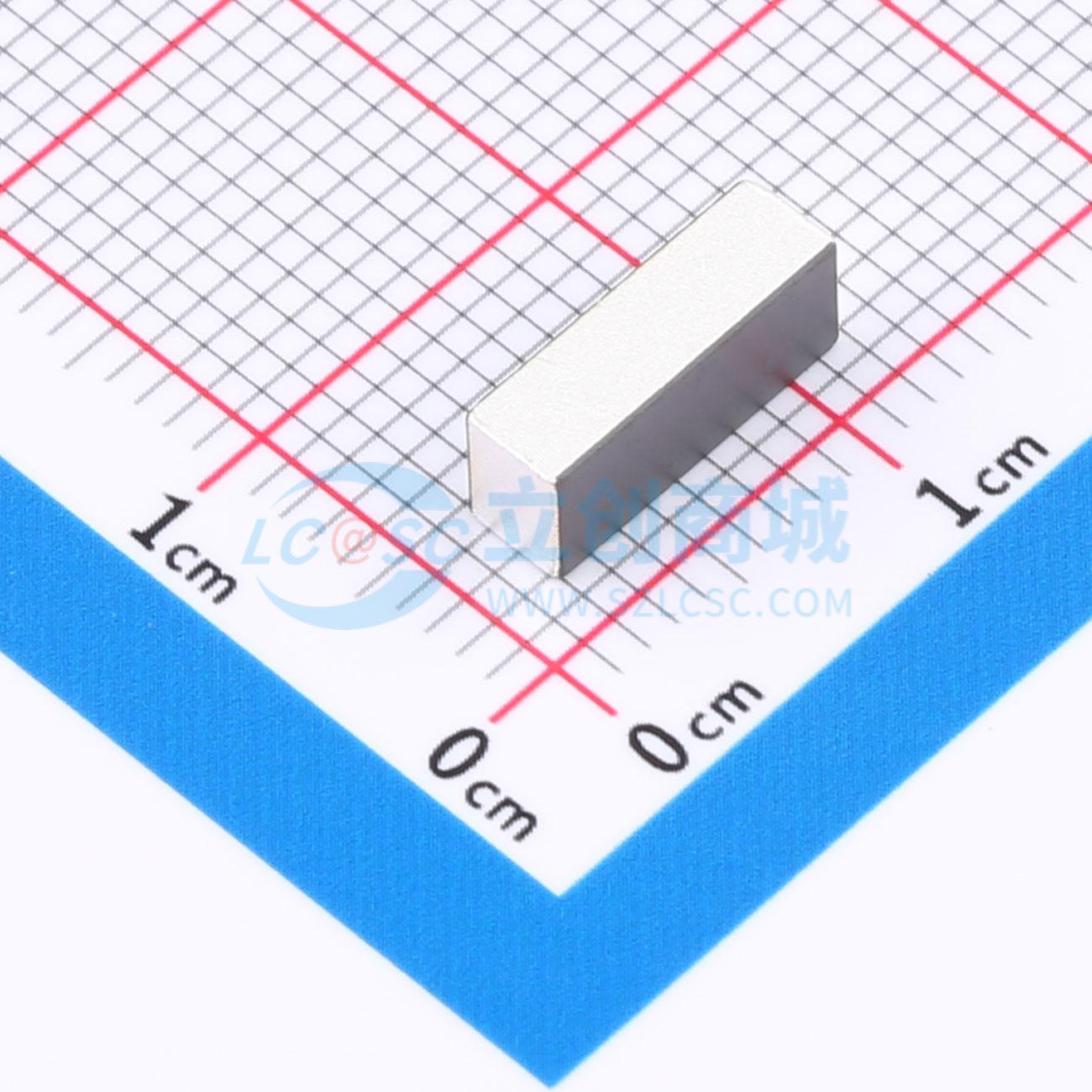

温馨提醒：图片仅供参考，商品以实物为准
W3016
W3016
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：863-870MHz。 单极辐射器。 增益-3dBi。 尺寸10×3.2×4mm。 针对小尺寸PCB进行优化。 可通过匹配电路轻松调谐。应用：ISM 868MHz无线电。 Sigfox
- 品牌名称
- PULSE(普思)
- 商品型号
- W3016
- 商品编号
- C6325958
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 陶瓷天线 | |
| 中心频率 | 866.5MHz | |
| 带宽 | 7MHz | |
| 增益 | 3dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 2W | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 10mm | |
| 宽度 | 3.2mm | |
| 高度 | 4mm |
商品概述
868MHz单极SMD天线
- 频率: 863-870MHz
- 辐射类型: 单极
- 增益: -3dBi
- 尺寸: 10X3.2X4 mm
- 优化适用于小型PCB
- 通过匹配电路轻松调谐
应用:
- ISM 868MHz无线电
- SigfoX
- LoRa
- 物联网, 机器对机器
- 传感器, 监控设备
电气规格:
- 天线类型: 陶瓷HTC
- 标称阻抗: 50Ω
- 回波损耗: <-15 dB
- 辐射模式: 全向
- 增益: >-3 dBi
- 效率: >20%
- 极化: 垂直
- 功率承受能力: 2W
机械规格:
- 总长度: 10X3.2X4mm
- 重量: 0.6g
- 天线颜色/材料: 陶瓷灰/银色
环境规格:
- 工作温度: -40至+85℃
- 存储温度: -40至+85℃
- 符合RoHS标准: 是
上述电气规格是在25X25mm尺寸的PCB上测试的。
应用领域
- ISM 868MHz 无线电台
- Sigfox
- LoRa
- 物联网, 机器对机器通信
- 传感器, 监控器
