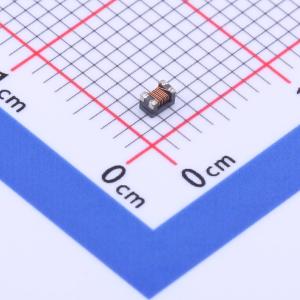

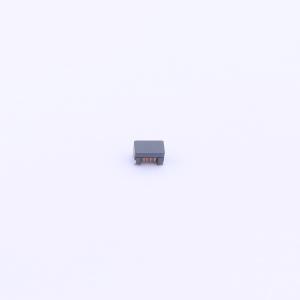

ACM2012H-900-2P-T05
2 90Ω@100MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：宽带共模滤波器，专为 DVI 和 HDMI 等 Gbps 级高速差分信号接口开发。 差模截止频率为 900 时是 5GHz，因此不会对高速差分信号产生负面影响。 特性阻抗为 900 时与许多差分接口设定的 100Ω 相匹配，可抑制不必要的反射分量。应用：用于 PC 等数字视频信号接口（如 HDMI、DVI、Display port 和 Serial ATA）的高速差分信号接口的 EMI 措施
- 品牌名称
- TDK
- 商品型号
- ACM2012H-900-2P-T05
- 商品编号
- C694256
- 商品封装
- SMD-4P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 额定电流 | 300mA | |
| 阻抗@频率 | 90Ω@100MHz；65Ω@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 20V | |
| 直流电阻(DCR) | 300mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 宽带共模滤波器，专为DVI和HDMI等Gbps级高速差分信号接口开发
- 900的差模截止频率为5GHz，因此不会对高速差分信号产生负面影响
- 900的特性阻抗与许多差分接口设置的100Ω相匹配，可抑制不必要的反射分量
- 不会对LAN的传输信号产生不利影响，并能抑制不必要的共模噪声
- 工作温度范围：-40至+85℃
应用领域
- 用于PC等的HDMI、DVI、Display port和Serial ATA等数字视频信号接口的高速差分信号接口的EMI措施
- 本产品适用于Multi-Gigabit Ethernet和10G Ethernet等高速LAN接口中与脉冲ALT4532系列的抗EMI措施
