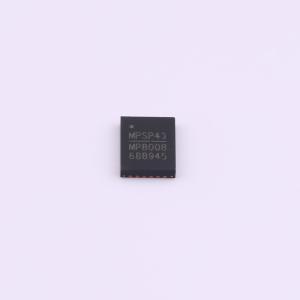

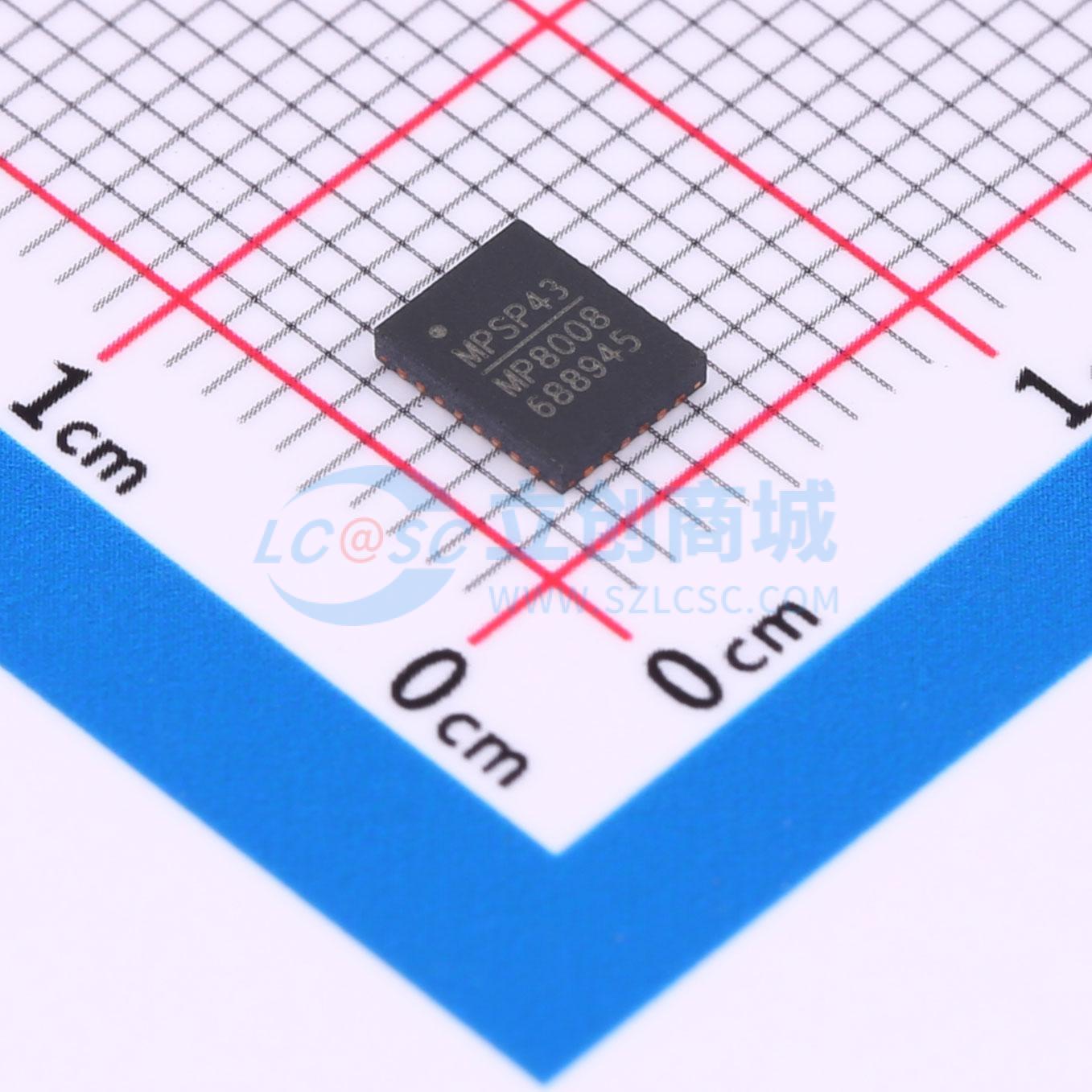

温馨提醒：图片仅供参考，商品以实物为准

MP8008GV-Z

完全集成的、符合802.3af/at标准的以太网供电（PoE）受电设备（PD）接口，内置峰值电流模式反激控制器

SMT扩展库PCB免费打样

描述: MP8008是一款集成式、符合IEEE 802.3af/at标准的以太网供电（PoE）受电设备（PD）电源转换器。MP8008包含PD接口和一个峰值电流模式反激式控制器。PD接口具备IEEE 802.3af/at的所有功能，包括检测、单事件和双事件分类、120mA浪涌电流限制、840mA工作电流限制，以及一个100V热插拔MOSFET。反激式PWM控制器可驱动一个能够处理超过10A电流的外部MOSFET，适用于高功率反激式PoE应用。脉冲跳跃模式功能可提高轻载条件下的效率。MP8008反激式转换器具备多种保护功能，包括过载保护（OLP）、输出短路保护和过压保护（OVP）。MP8008只需极少的外部元件，即可为PoE PD应用提供前端解决方案，采用QFN - 28（4mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MP8008GV-Z
商品编号: C6314883
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

MP8008是一款集成式、符合IEEE 802.3af/at标准的以太网供电（PoE）受电设备（PD）电源转换器。MP8008包含PD接口和一个峰值电流模式反激式控制器。 PD接口具备IEEE 802.3af/at的所有功能，包括检测、单事件和双事件分类、120mA浪涌电流限制、840mA工作电流限制，以及一个100V热插拔MOSFET。反激式PWM控制器可驱动一个能够处理超过10A电流的外部MOSFET，适用于高功率反激式PoE应用。脉冲跳跃模式功能可提高轻载条件下的效率。MP8008反激式转换器具备多种保护功能，包括过载保护（OLP）、输出短路保护和过压保护（OVP）。 MP8008只需极少的外部元件，即可为PoE PD应用提供前端解决方案，采用QFN - 28（4mmx5mm）封装。

商品特性

符合802.3af/at标准
100V、0.48Ω PD集成通断开关
120mA PD浪涌电流
840mA PD工作电流限制
辅助适配器O形环电源
PD电源正常和2类PSE指示灯
12V、1A反激式MOSFET栅极驱动器
轻载时脉冲跳跃操作
可编程开关频率：30kHz - 400kHz
80kHz - 400kHz频率同步
逐周期电流限制
过载、短路、过压和热保护
采用QFN - 28（4mmx5mm）封装

应用领域

符合IEEE 802.3af/at标准的设备
安防摄像机
可视电话
WLAN接入点
物联网设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	最大功率	25.5W
	芯片工作电压	48V

	属性	参数值
	晶体管耐压	100V
	限制电流	840mA
	特性	过载保护；短路保护；过压保护
	工作温度	-40℃~+125℃
