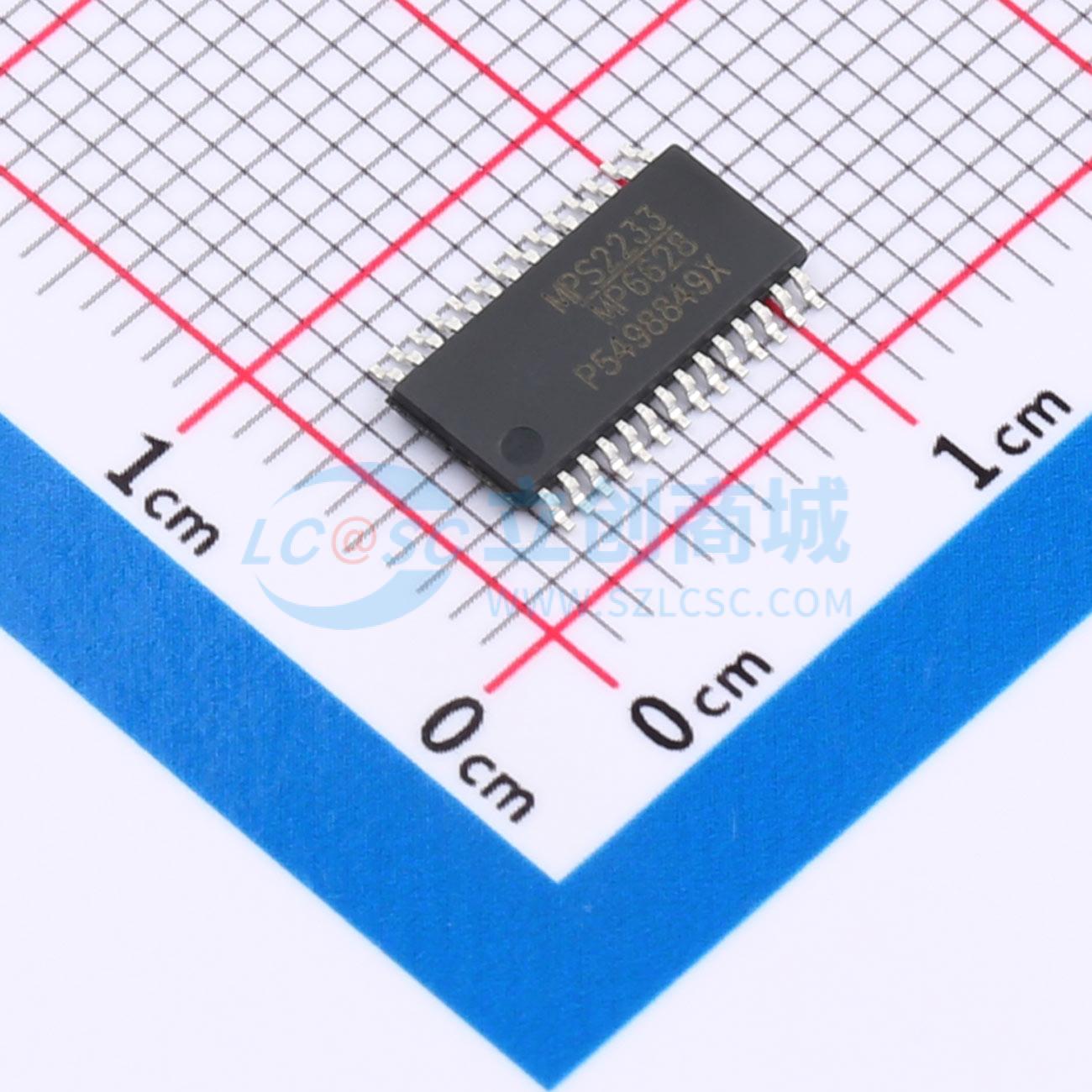

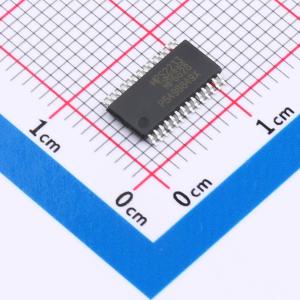

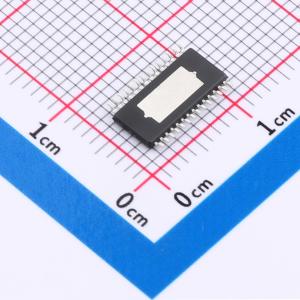

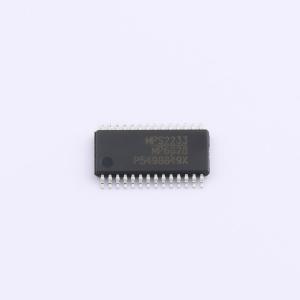

MPQ6628GF-AEC1-Z

40V、0.8A、带串行输入控制的八通道半桥电机驱动器

SMT扩展库PCB免费打样

描述: MPQ6628是一款8通道半桥DMOS输出驱动器，集成了功率MOSFET。输入电压范围为5.5V至40V，输出电流能力高达0.8A。右半桥可通过标准串行数据接口单独控制，每个半桥都具备多种诊断功能。该器件在待机模式下的静态电流极低。全面保护功能包括短路保护（SCP）、欠压保护（UVP）和热关断。MPQ6628仅需少量易于获取的标准外部元件。它采用TSSOP - 28EP封装。
品牌名称: MPS(芯源)
商品型号: MPQ6628GF-AEC1-Z
商品编号: C6306559
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

MPQ6628是一款8通道半桥DMOS输出驱动器，集成了功率MOSFET。输入电压范围为5.5V至40V，输出电流能力高达0.8A。右半桥可通过标准串行数据接口单独控制，每个半桥都具备多种诊断功能。该器件在待机模式下的静态电流极低。全面保护功能包括短路保护（SCP）、欠压保护（UVP）和热关断。 MPQ6628仅需少量易于获取的标准外部元件。它采用TSSOP - 28EP封装。

商品特性

5.5V至40V宽工作输入范围
采用半桥配置连接的高端和低端驱动器
高达0.8A的输出电流
典型1.3Ω导通电阻（RDS(ON)）（高端 + 低端）
在全温度范围内，待机模式下的静态电流极低
输出具备短路保护
过温保护和预警
欠压锁定（UVLO）和过压锁定（OVLO）
串行数据接口
诊断功能包括：输出短路、负载开路、过温（OT）、过压（OV）和欠压（UV）
串行接口时钟频率高达5MHz
支持3.3V和5V系统
采用TSSOP - 28EP封装
符合AEC - Q100 1级标准

应用领域

汽车和工业负载
直流电机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	800mA
	工作电压	3.15V~5.25V

	属性	参数值
	接口类型	SPI
	导通电阻	1.3Ω
	静态电流(Iq)	1uA
