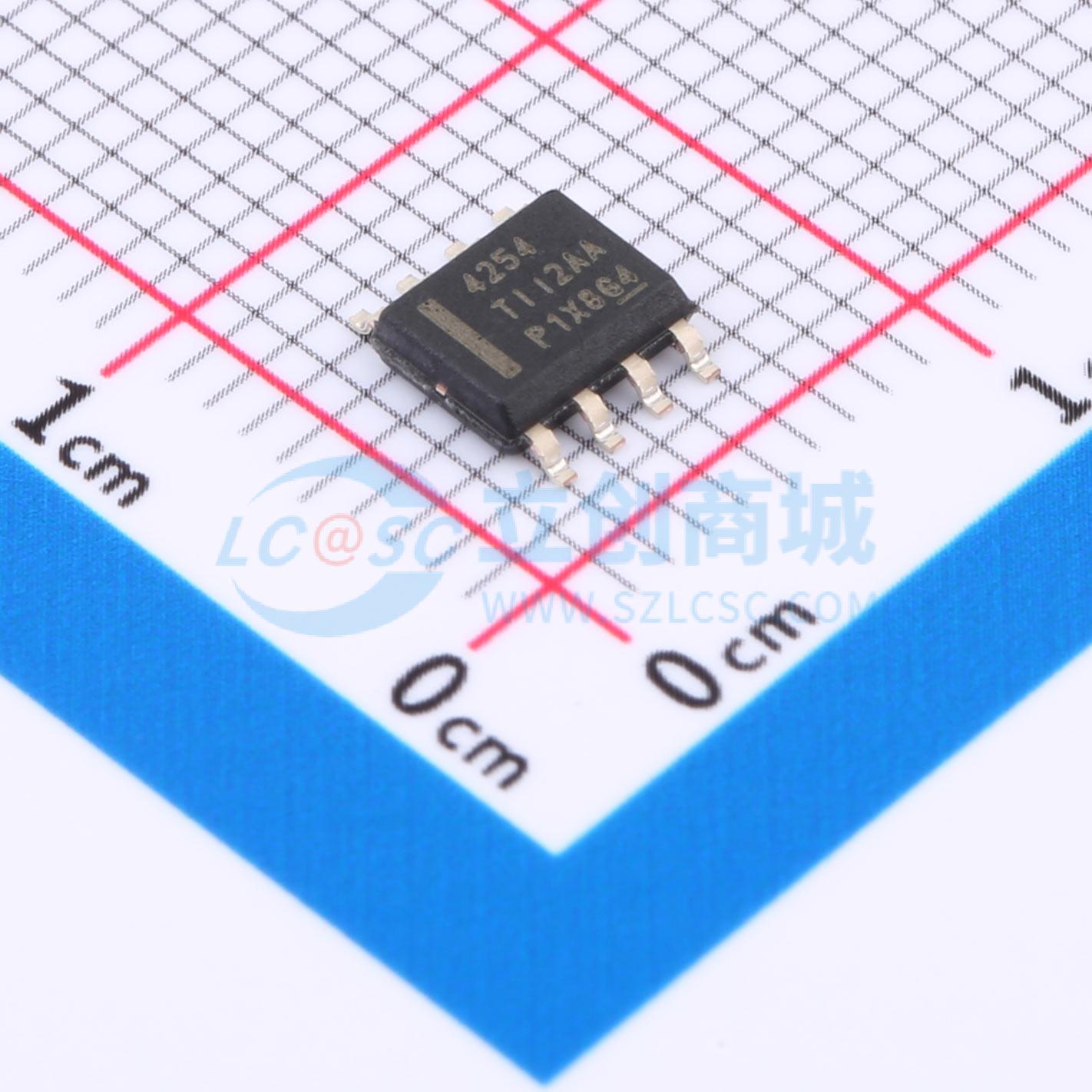

温馨提醒：图片仅供参考，商品以实物为准

TPS7B4254QDDARQ1

2V~40V 150mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 对于汽车非板载传感器和低电流非板载模块，电源通过一条长电缆连接主板。在这类情况下，电源器件需要为非板载负载提供保护，防止板载组件在接地短路或者电缆破损造成的电池短路期间受损。非板载传感器需要与板载组件采用相同的电源，以确保数据采集的高精度。
品牌名称: TI(德州仪器)
商品型号: TPS7B4254QDDARQ1
商品编号: C692644
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.198克(g)

商品参数

	属性	参数值
	压差	260mV@(100mA)
	静态电流(Iq)	100uA
	功能特性	使能控制；内置软启动；输入欠压保护；反极性电压保护；短路保护；过流保护；反极性电流保护；热关断
	工作温度	-40℃~+150℃
	输出类型	可调
	输出通道数	1

商品概述

对于汽车非板载传感器和低电流非板载模块，电源通过一根与主板相连的长电缆进行。在这种情况下，电源器件需要对非板载负载提供保护，以防止电缆损坏导致GND短路或电池短路时损坏板载元件。非板载传感器需要与板载元件一样的电源，才能确保高精确度数据采集。TPS7B4254-Q1 适用于具有 45V 负载突降的汽车类应用。该器件可用作跟踪低压降 (LDO) 稳压器，也可用作电压跟踪器，以便通过板载主电源为非板载传感器构建一个闭合电源环路。器件的输出由 ADJ 引脚上的参考电压进行精确调节。为了向非板载模块提供精确电源，该器件在 ADJ 和 FB引脚之间实现全温度范围内 4mV 的超低跟踪容差。背对背 PMOS 拓扑无需在反极性条件下使用外部二极管。TPS7B4254-Q1 还包括热关断、电感钳位、过载和电池短路保护，可防止极端条件下对板载元件造成损坏。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1:-40℃ 至 +125℃ TA
器件 HBM ESD 分类等级 3A
器件 CDM ESD 分类等级 C6
宽输入电压范围:-40V 至 45V（最大值）
输出电压调节范围:2V 至 40V
输出电流能力:150mA
极低的输出跟踪容差:±4mV
IOUT=100mA 时压降电压为 160mV
低静态电流 (I(Q)):ADJ为低电平时小于 4µA；轻负载时典型值为 60µA
极宽的 ESR 范围:支持 10µF 至 500µF 陶瓷输出电容器，ESR 范围为 1mΩ 至 20Ω
反极性保护
电流限制和热关断保护
对接地和电源的输出短路保护
OUT引脚上的电感钳位
带有外露散热焊盘的 8 引脚 HSOIC PowerPAD™封装

应用领域

动力总成压力传感器
动力总成温度传感器
动力总成排气传感器
动力总成油液浓度传感器
车身控制模块 (BCM)
区域控制模块
HVAC 控制模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	2V~40V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB@(100Hz)
