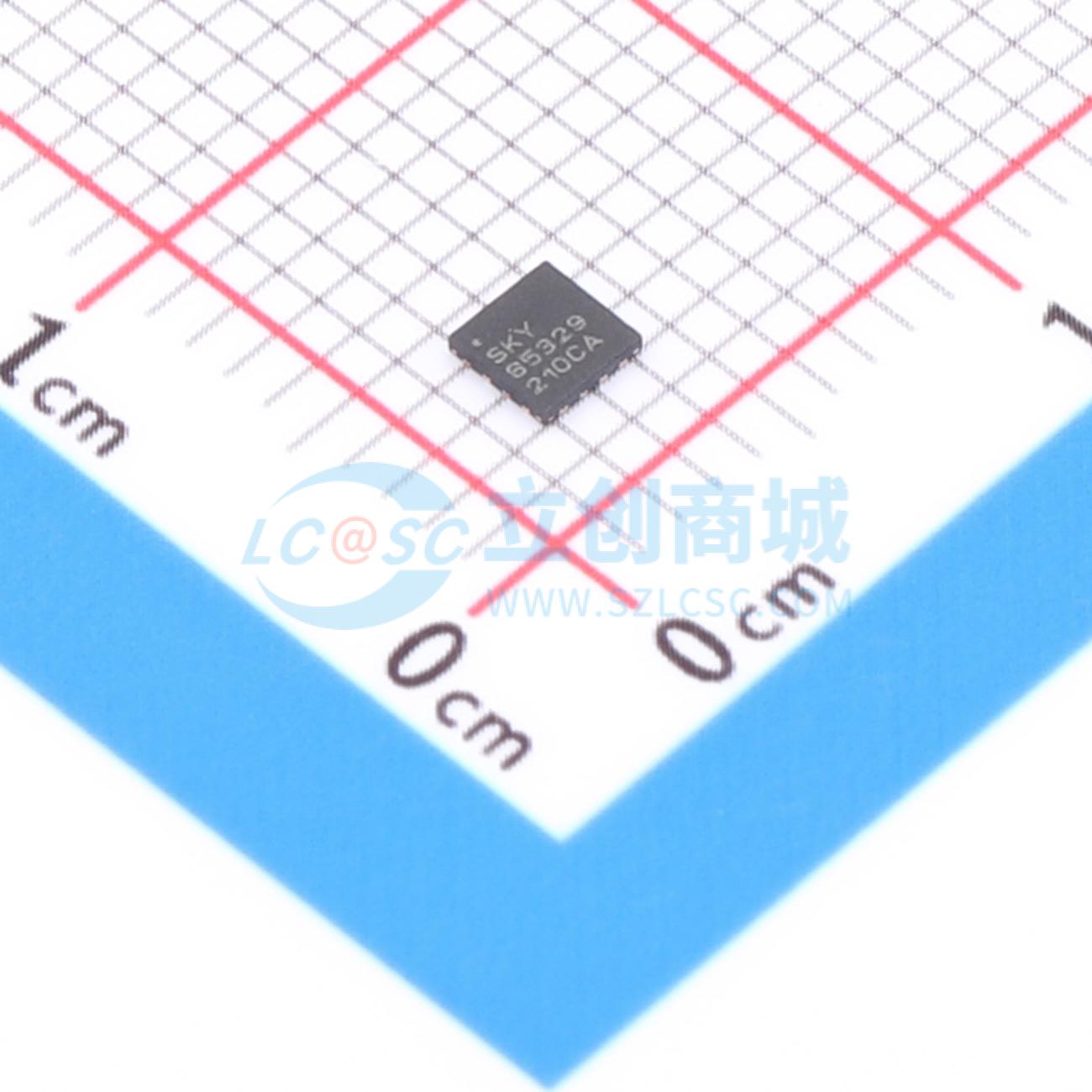

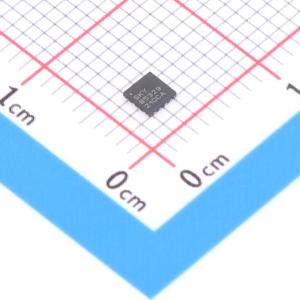

温馨提醒：图片仅供参考，商品以实物为准

SKY85329-11

2.4 GHz, 802.11n WLAN前端模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 提供了完全匹配的功率放大器 (PA)、功率检测器、低噪声放大器 (LNA) 和单刀双掷 (SPDT) 开关的所有功能。提供了从收发器输出到天线，以及从天线到收发器输入的完整 2.4 GHz WLAN RF 解决方案。LNA 提高了嵌入式解决方案的接收灵敏度，以扩大范围或克服蜂窝滤波器（通常用于移动应用）的插入损耗。还包括一个动态范围为 20 dB 的发射功率检测器，以及一个用于发射功率斜坡开/关控制的数字使能控制
品牌名称: SKYWORKS
商品型号: SKY85329-11
商品编号: C6296869
商品封装: QFN-16(2.5x2.5)
包装方式: 编带
商品毛重: 6克(g)

商品参数

	属性	参数值
	商品目录	射频前端芯片

	属性	参数值
	功能特性	集成功率放大器；集成功率检测器；集成射频开关；集成低噪声放大器

商品概述

SKY85329 - 11是一款完整的802.11b/g/n无线局域网射频前端模块（FEM）。该设备具备全匹配功率放大器（PA）、功率检测器、低噪声放大器（LNA）和单刀双掷（SPDT）开关的所有功能。它提供了从收发器输出到天线，以及从天线到收发器输入的完整2.4 GHz无线局域网射频解决方案。LNA可提高嵌入式解决方案的接收灵敏度，以增加覆盖范围或克服蜂窝滤波器（常用于移动应用）的插入损耗。该模块还包括一个动态范围为20 dB的发射功率检测器，以及用于发射功率斜坡开关控制的数字使能控制。设备采用超紧凑的16引脚2.5×2.5 mm方形扁平无引脚（QFN）封装。

商品特性

集成高性能2.4 GHz功率放大器、带旁路和收发开关的低噪声放大器
输入和输出完全匹配
低噪声放大器具有集成旁路模式
集成正斜率功率检测器
发射增益：32.5 dB
接收增益：16.5 dB
小型QFN（16引脚，2.5×2.5 mm）封装（MSL1，根据JEDEC J - STD - 020标准，260℃）

应用领域

802.11n机顶盒
网络设备
个人计算机系统
PC卡
无线视频系统
