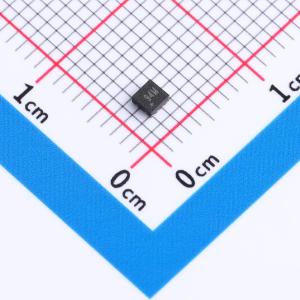

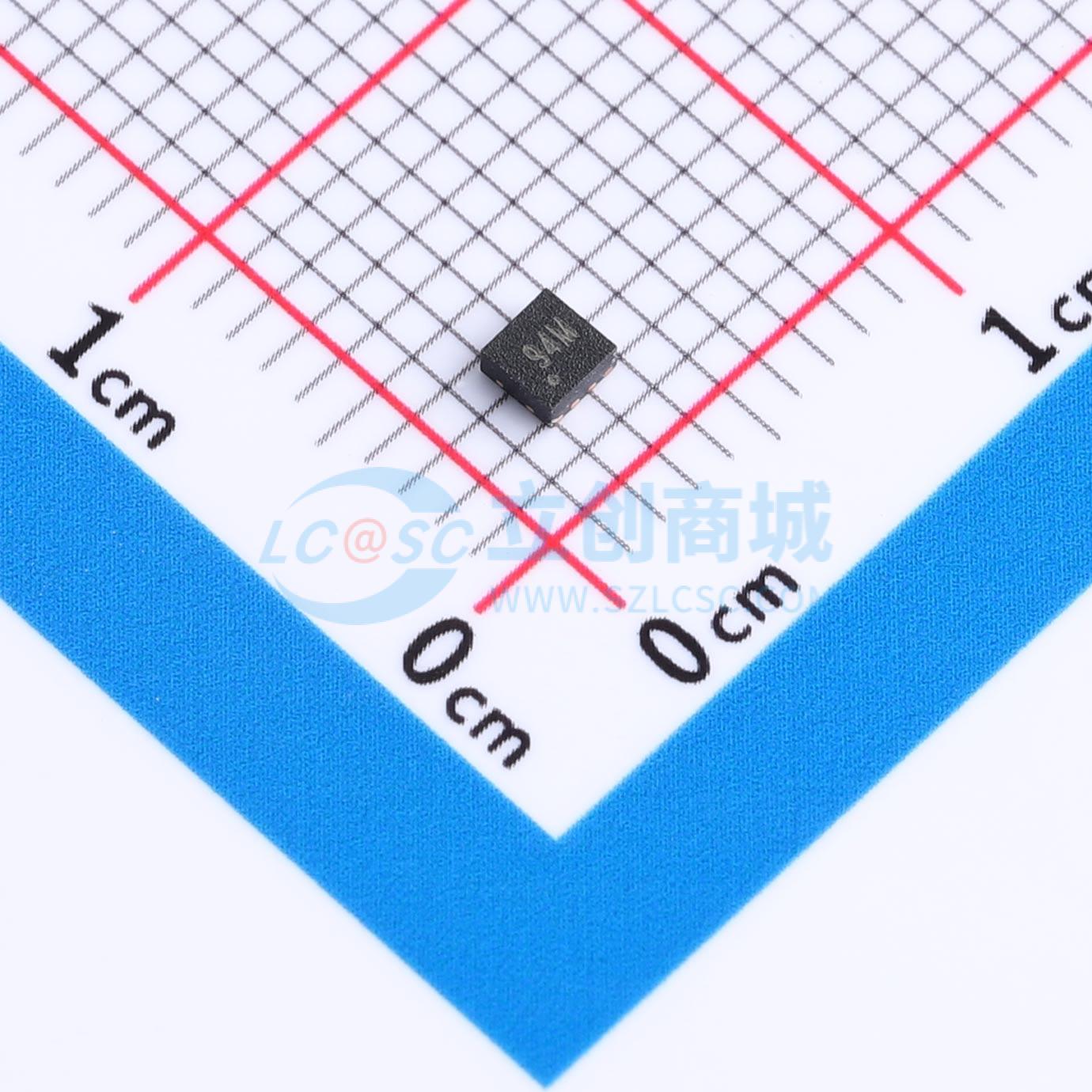

温馨提醒：图片仅供参考，商品以实物为准
MAAM-011305-TR1000
宽带低噪声增益块，16dB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAAM-011305 是一款宽带、低噪声、高动态范围的单级 MMIC 增益块，封装在无铅 2 mm 8-LD PDFN 塑料封装中。该放大器内部匹配到 50Ω，提供平坦的增益和良好的回波损耗，无需外部匹配元件即可工作至 8 GHz。
- 品牌名称
- MACOM
- 商品型号
- MAAM-011305-TR1000
- 商品编号
- C6294103
- 商品封装
- PDFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 30MHz~8GHz | |
| 增益 | 15.25dB |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | 3.4dB | |
| 工作电压 | 3V~5V | |
| 工作电流 | 65mA |
商品概述
MAAM-011305是一款宽带、低噪声、高动态范围的单级MMIC增益模块，采用无铅2 mm 8-LD PDFN塑料封装。该放大器内部匹配，无需任何外部匹配元件即可在8 GHz频率范围内实现平坦增益和良好的回波损耗。使用外部匹配可将可用频率范围扩展至8 GHz以上。 该放大器集成了有源偏置电路，可直接连接3V或5V偏置电压，并最大程度减少温度和工艺变化的影响。偏置电流可通过一个可选的外部电阻进行设置，用户可根据应用需求定制功耗。VBIAS可作为使能引脚，在工作期间对器件进行上电和断电操作。
商品特性
- 高达8 GHz的16 dB平坦宽带增益
- 低噪声系数：
- 至1.5 GHz时噪声系数为1.7 dB
- 6 GHz时噪声系数为2.5 dB
- 8 GHz时噪声系数为3.4 dB
- 高线性度OIP3：
- 2.5 GHz时为35 dBm
- 6 GHz时为32 dBm
- 8 GHz时为27 dBm
- 内部匹配至50 Ω
- 单电压偏置：3 - 5 V
- 集成有源偏置电路
- 电流可调范围为25 - 90 mA
- 无铅2 mm 8-LD PDFN封装
- 无卤“绿色”模塑料，符合RoHS标准
