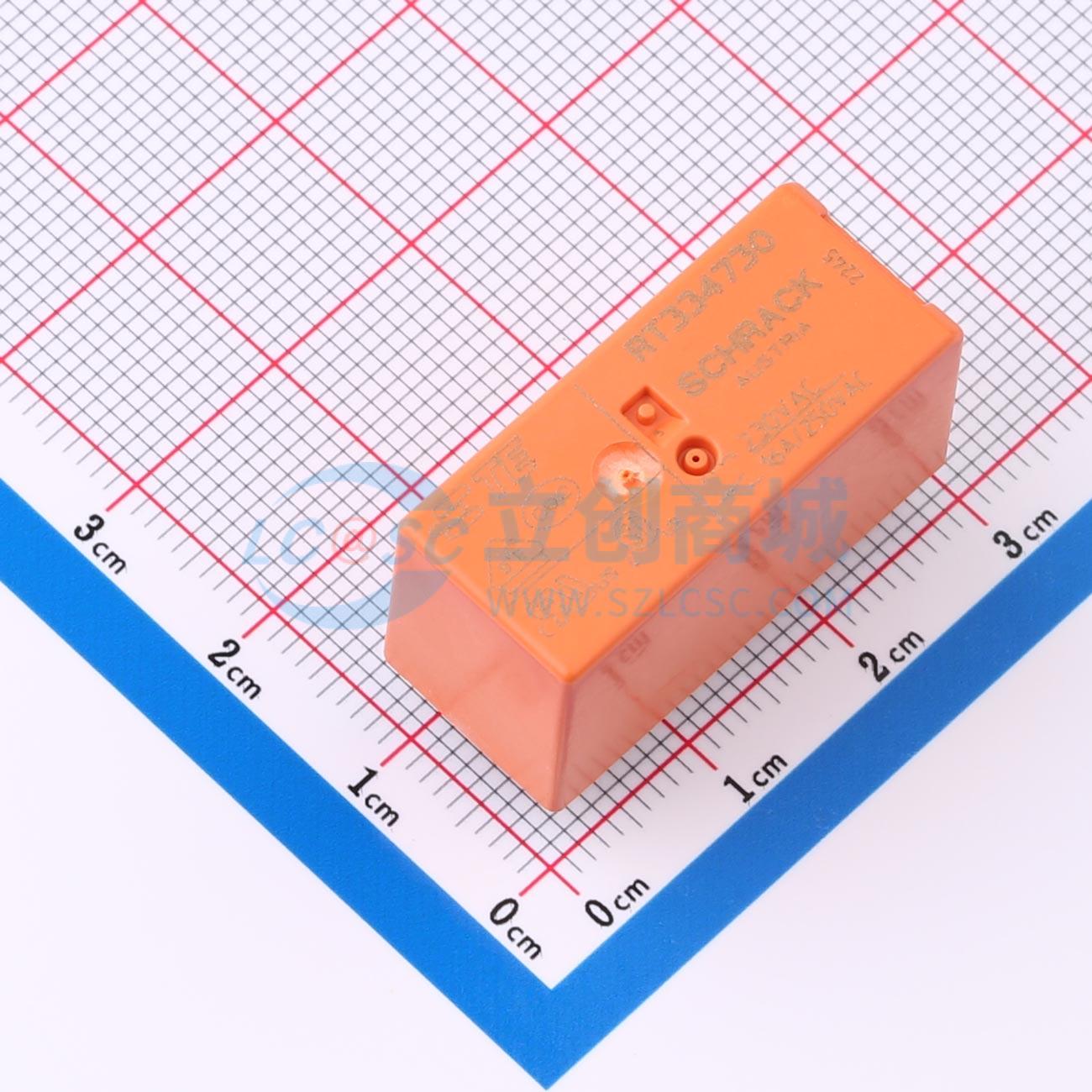

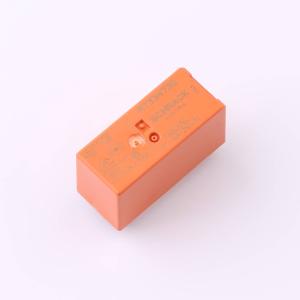

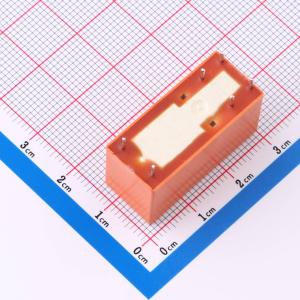

温馨提醒：图片仅供参考，商品以实物为准

RT334730

230V 16A 一组常开:1A(单刀单掷-常开)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：功率继电器类型:标准型。绝缘:线圈与触点间初始介电强度 5000 V;断开触点间初始介电强度 1000 Vrms;触点与线圈间爬电距离 10 mm;触点与线圈间电气间隙 10 mm;继电器底座相比漏电起痕指数 PTI250。接触:接触限制接通电流 30 A;接触限制连续电流 16 A;接触排列 1 Form A (NO);接触电流等级 16 A;接触电流额定值(最大)16 A;接触材料 AgNi90/10;接触极数 1。线圈:磁系统为单稳态交流;功率额定值交流 0.75 VA;电阻 32500 Ω;特殊特性为 UL 线圈绝缘等级 F;额定电压 120 VAC。触点开关电压(最大):400 VAC。触点额定电压:250 VAC
品牌名称: TE Connectivity(泰科电子)
商品型号: RT334730
商品编号: C6288596
商品封装: 插件
包装方式: 管装
商品毛重: 15.53克(g)

商品参数

商品特性

绝缘初始介电，线圈与触点间：5000 V
绝缘初始介电，断开触点间：1000 Vrms
触点限制接通电流：30 A
绝缘爬电等级：8 mm
触点限制连续电流：16 A
绝缘初始介电，触点与线圈间：5000 Vrms
触点与线圈间绝缘爬电距离：10 mm[.394 in]
线圈磁系统：单稳态，交流
线圈功率额定值交流：.75 VA
线圈电阻：32500 Ω
线圈特殊特性：UL 线圈绝缘等级 F
线圈额定电压：120 VAC
触点开关电压（最大）：400 VAC
触点额定电压：250 VAC
绝缘特殊特性：继电器底座耐漏电起痕指数 PTI250
产品重量：14 g[.494 oz]
触点排列：1 Form A (NO)
触点电流等级：16 A
触点额定电流（最大）：16 A
触点材料：AgNi90/10
触点极数：1
继电器端子类型：PCB - THT，插件式
继电器安装类型：印刷电路板，插座
长度等级（机械）：25 – 30 mm
绝缘间隙等级：9 – 10 mm
高度等级（机械）：15 – 16 mm
触点与线圈间绝缘间隙：10 mm[.394 in]
宽度等级（机械）：12 – 16 mm
产品宽度：12.7 mm[.5 in]
产品长度：29 mm[1.142 in]
产品高度：15.7 mm[.618 in]
环境环境温度（最大）：70℃[158°F]
工作温度范围：-40 – 70℃[-40 – 158°F]
包装方式：纸箱
符合欧盟 RoHS 指令 2011/65/EU
符合欧盟 ELV 指令 2000/53/EC
符合中国 RoHS 2 指令工信部令第 32 号，2016
符合欧盟 REACH 法规 (EC) No. 1907/2006，不包含 REACH SVHC
卤素含量：非低卤素 - 含 Br 或 Cl > 900 ppm
波峰焊能力至 265℃

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率继电器
	线圈电压	230V
	触点形式	一组常开:1A(单刀单掷-常开)
	触点容量(电阻负载)	16A@250VAC
	最大切换电压	400V@AC
	触点材料	AgNi

	属性	参数值
	最大切换电流	16A
	线圈电阻	32.5kΩ
	动作时间	8ms
	释放时间	6ms
	工作温度	-40℃~+70℃
