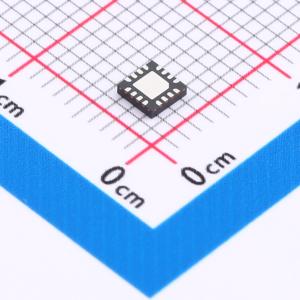

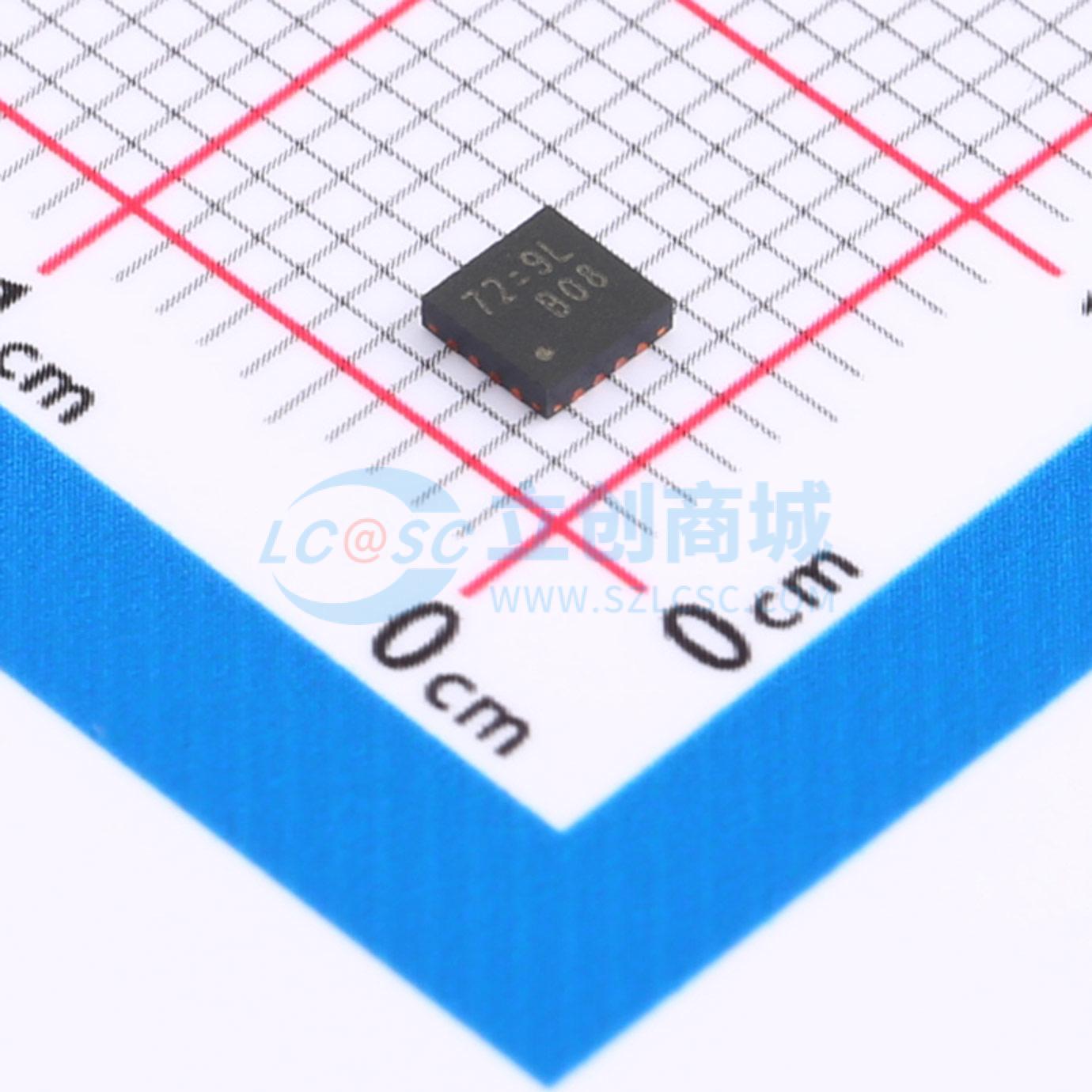

RT2101AGQW

2.95V至6V输入，3A输出，2MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT2101A是一款高效率同步降压转换器,能够提供3A输出电流,输入电压范围为2.95V至6V,开关频率可达2MHz。该芯片具有集成的45mΩ MOSFET,提供±2.5%的精确调节。它还提供了软启动、电源良好指示和多种保护功能,包括过温保护、欠压锁定和电流限制。
品牌名称: RICHTEK(立锜)
商品型号: RT2101AGQW
商品编号: C6288582
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 0.141867克(g)

商品参数

商品概述

RT2101A是一款高效降压转换器，能够在2.95V至6V的宽输入电压范围内提供3A输出电流。 RT2101A可为各种负载提供精确调节，精度为±2.5%。为减小电感尺寸，它提供高达2MHz的开关频率。通过集成45mΩ MOSFET和典型值为550μA的电源电流，可实现效率最大化。 RT2101A的欠压锁定电压为2.7V，还可通过使能引脚的电阻网络进行外部设置。 RT2101A提供诸如电感电流限制、欠压锁定和热关断等保护功能。过温阈值为145℃。 RT2101A采用3×3 WQFN-16L封装。

商品特性

符合AEC-Q100 2级标准
集成45mΩ MOSFET
输入范围：2.95V至6V
可调PWM频率：700kHz至2MHz
输出电流：3A
效率达95%
可调软启动
电源正常指示
使能控制
欠压锁定
电流限制
热关断

应用领域

低电压、高密度电源系统
分布式电源系统
负载点转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~6V
	输出电压	827mV~3.6V
	输出电流	3A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	550uA
	开关管(内置/外置)	内置
	输出类型	可调
