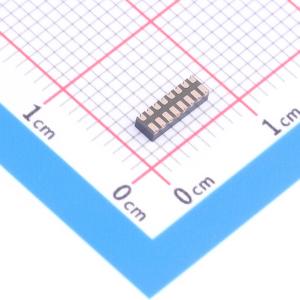

温馨提醒：图片仅供参考，商品以实物为准
TLP3412SRHA4(TPE
TLP3412SRHA4(TPE
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3412SRHA4(TPE
- 商品编号
- C6285486
- 商品封装
- S-VSON-16T(2x6.3)
- 包装方式
- 编带
- 商品毛重
- 7.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 250mA | |
| 负载电压 | - | |
| 正向压降(Vf) | - | |
| 正向电流(If) | 3.5mA | |
| 导通电阻 | 1Ω | |
| 隔离电压(Vrms) | 300V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 220us | |
| 截止时间(Toff) | 50us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
东芝TLP3412SRHA4光电继电器由与红外LED光耦合的光电MOSFET组成。它采用S-VSON16T封装，可在高达125°C的工作温度下保证性能。它内置输入电阻，无需外部输入电阻，节省空间。该产品在一个封装内有4个通道，非常适合高速测试仪中的开关应用。其特点包括低关态电流和低输出引脚电容。
商品特性
- S-VSON16T封装尺寸：2.0（长）mm × 6.25（宽）mm × 1.3（高）mm
- 工作温度：-40°C ~ 125°C
- 常开（1-Form-A）
- 关态输出端电压：60V（最小值）
- 工作电压：3V（最大值）
- 导通电流：250mA（最大值）
- 导通电阻：1Ω（典型值），1.5Ω（最大值）
- 隔离电压：300Vrms（最小值）
- 无卤
应用领域
- 探针卡
- 自动测试设备（ATE）
- 测量仪器
- 高速逻辑IC测试仪
- 高速内存测试仪
