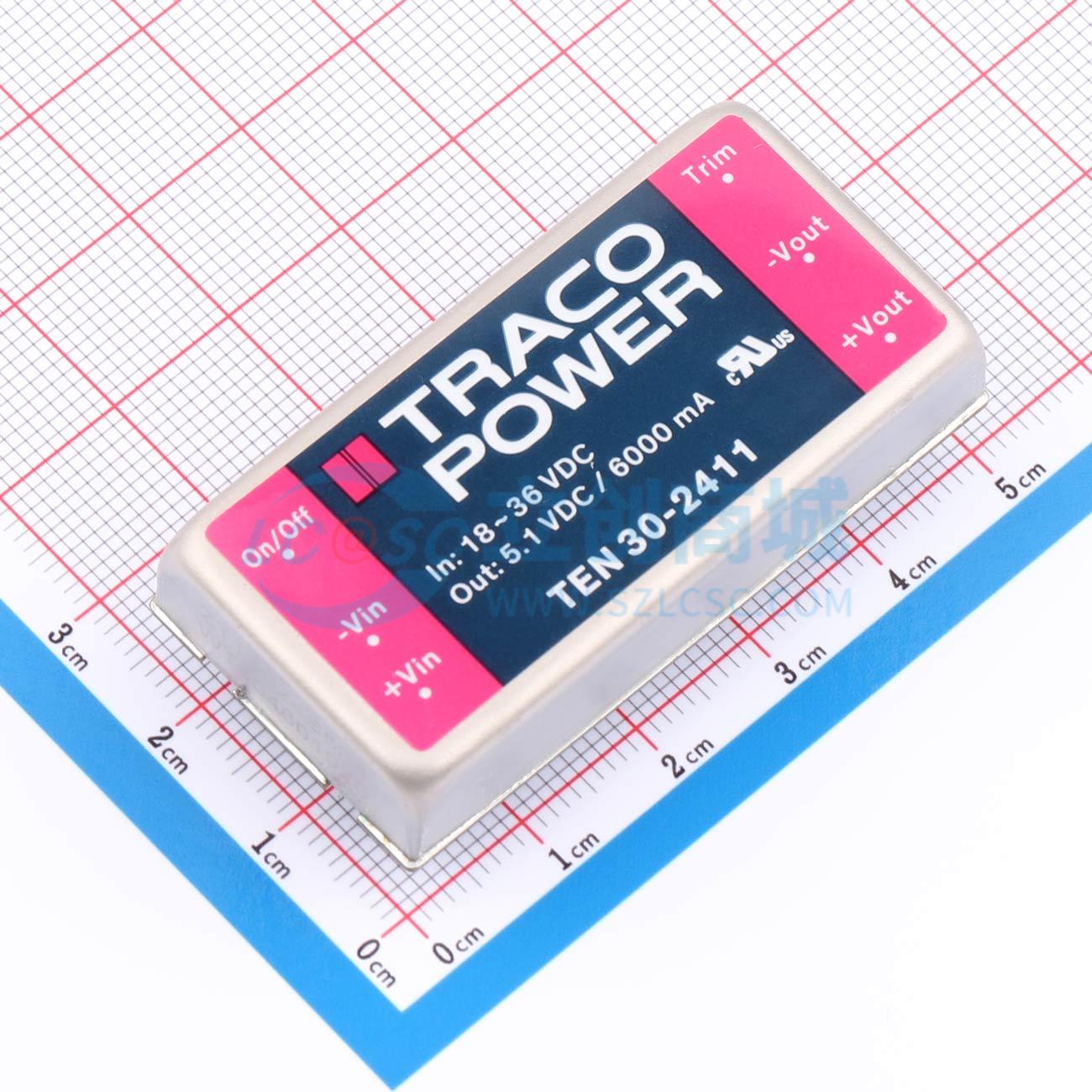

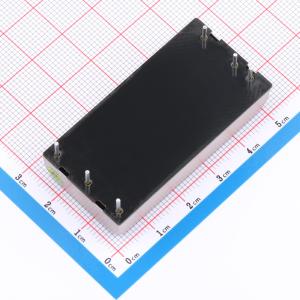

温馨提醒：图片仅供参考，商品以实物为准
TEN 30-2411
18V~36V 5.1V 6A 31W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是最新一代高性能DC/DC转换器模块，设定了关于功率密度的新标准。30W功率，采用封装屏蔽金属外壳，尺寸仅为2.0×1.0。所有型号都有宽2:1输入电压范围和精确调节的隔离输出电压。先进的电路拓扑结构提供高达91%的高效率，允许工业工作温度范围为-40℃至 + 80℃（降额使用）。
- 品牌名称
- TRACO POWER
- 商品型号
- TEN 30-2411
- 商品编号
- C6284565
- 商品封装
- DIP,50.8x25.4mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 31W | |
| 工作电压(Vin) | 36V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | 5.1V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 6A | |
| 隔离电压(Vrms) | 1.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 10.2mm |
商品概述
TEN 30系列是最新一代高性能DC/DC转换器模块，为功率密度树立了新标杆。这款30W产品采用封装屏蔽金属外壳，占位面积仅为2.0英寸x 1.0英寸。所有型号均具备2:1宽输入电压范围和精确稳压的隔离输出电压。先进的电路拓扑结构实现了高达91%的高效率，允许在-40℃至+80℃（降额使用）的工业工作温度范围内运行。其他特性包括远程开/关、输出可调、欠压锁定和过温保护。
商品特性
- 2英寸x 1英寸x 0.4英寸金属外壳
- 2:1宽输入范围
- 高达91%的超高效率
- 工作温度范围-40℃至+80℃
- 过温保护
- 输入/输出隔离1600VDC
- 输出电压可调
- 远程开/关
应用领域
- 移动设备
- 仪器仪表
- 通信和工业电子领域的分布式电源架构
- PCB空间有限的所有应用场景
