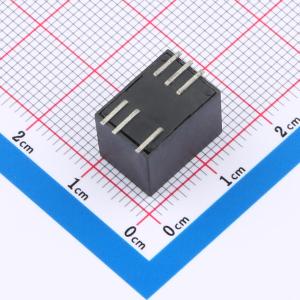

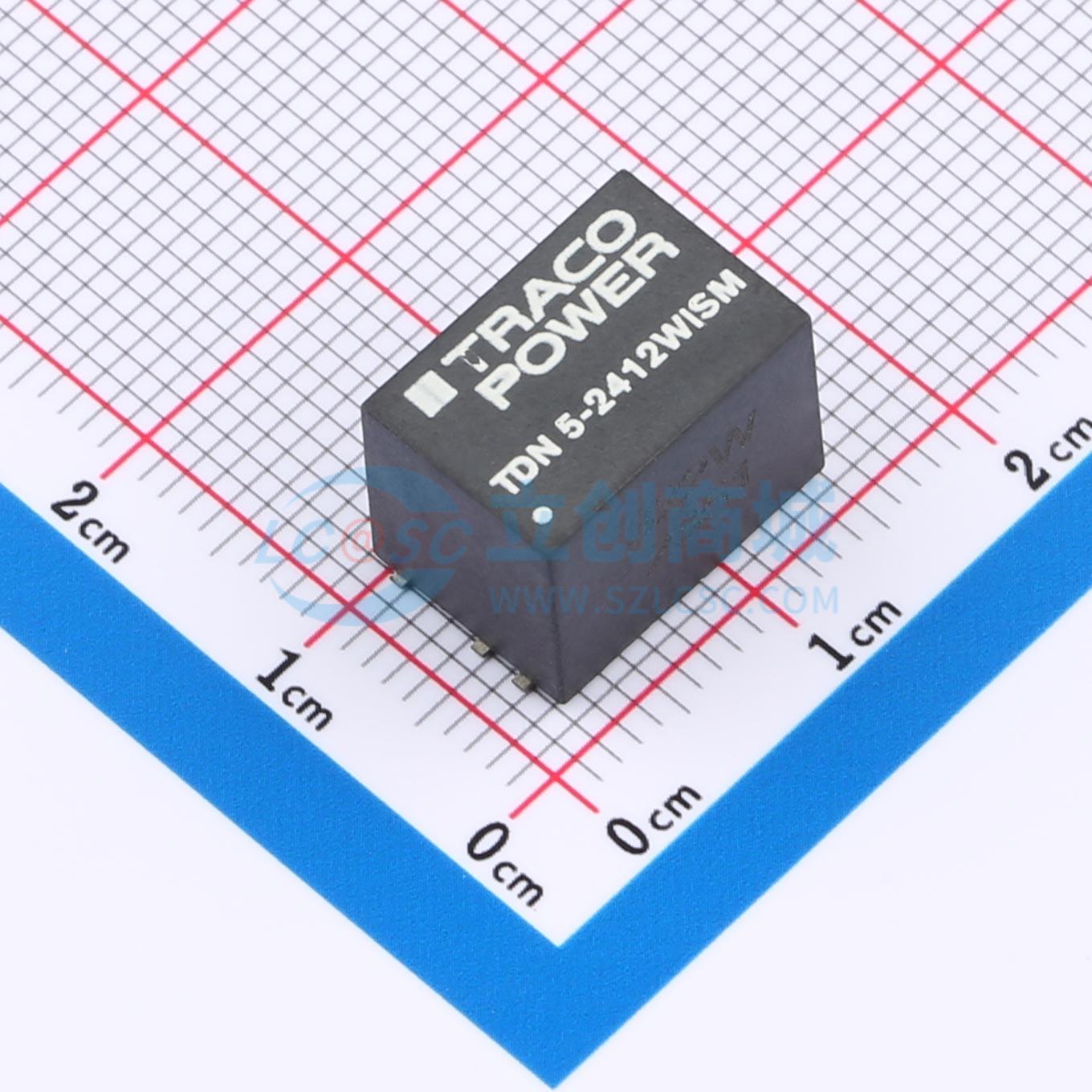

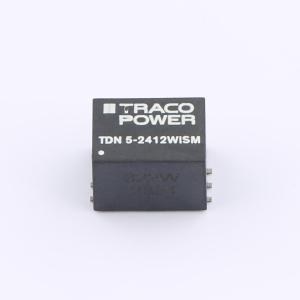

TDN 5-2412WISM

5W超紧凑型SMD封装DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TDN 5WISM 系列重新定义了高性能 DC/DC 转换器的功率密度。仅 1.23 cm³ 的立方体封装内集成了复杂电路，可提供 5W 输出功率，且在可靠性和功能性方面毫不妥协。
品牌名称: TRACO POWER
商品型号: TDN 5-2412WISM
商品编号: C6284358
商品封装: SMD-6P,13.2x9.1mm
包装方式: 管装
商品毛重: 5.1克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	通道数	1
	输出功率	5W
	工作电压(Vin)	9V~36V
	转换效率	83%
	输出电压(Vout)	12V
	输出电流(最大值)	420mA
	最大容性负载	1220uF
	隔离电压(Vrms)	1.6kV

商品概述

TDN 5WISM 系列重新定义了高性能 DC/DC 转换器的功率密度。仅 1.23 cm³ 的立方体封装内集成了复杂电路，可提供 5 瓦输出功率，且在可靠性和功能性方面毫不妥协。它们可在高达 50℃ 的环境温度下满负载运行，或在高达 70℃ 的环境温度下以 50% 降额负载运行。具备 1600 VDC 的输入/输出隔离电压、外部通/断控制和短路电流保护功能，适用于空间有限的广泛应用场景。该转换器的输入设计支持宽电压范围（4:1），且无需最小负载。功能性输入/输出隔离系统设计符合 IEC/EN 62368-1 标准，测试电压（60 秒）为 1600 VDC。

商品特性

超紧凑 SMD 封装，尺寸为 13.2 x 9.1 x 10.2 mm
输入/输出隔离电压 1600 VDC
全稳压输出
工作温度范围 -40℃ 至 +75℃
短路保护
远程通/断控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10个/管，最小起订量 1 个)

个

起订量：1 个10个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	特性	短路保护
	工作温度	-40℃~+75℃
	开关频率	100kHz
	空载输入电流	30mA
	纹波噪声	75mVp-p
	长度	13.2mm
	宽度	9.1mm
	高度	10.2mm
