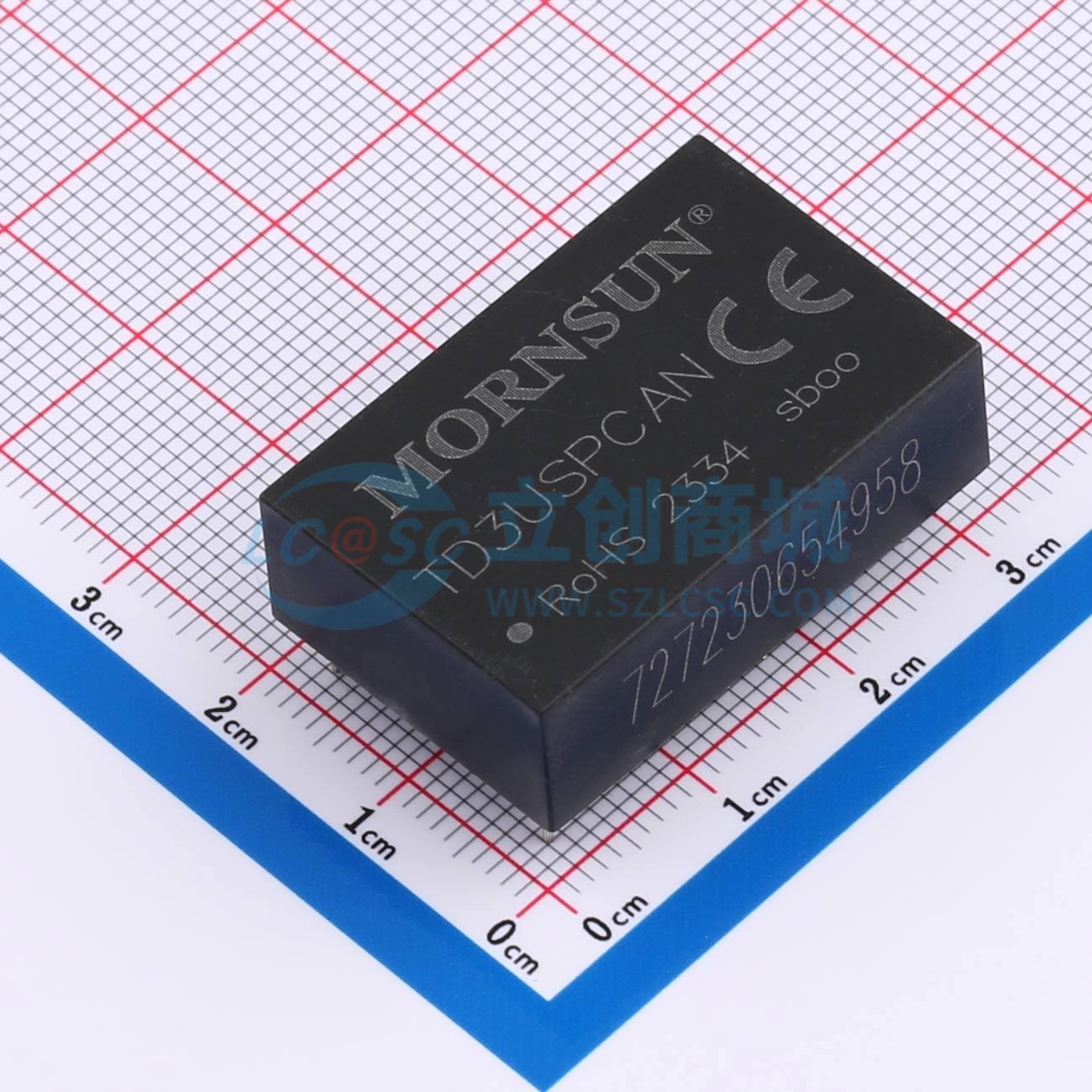

TD3USPCAN
隔离式UART/SPI转CAN模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 将 UART/SPI 信号转换为 CAN 总线差分电平，实现信号接口扩展和隔离。是集成了微处理器、CAN 收发器、电源隔离和信号隔离的通信转换模块。兼容 UART/SPI 接口，可直接嵌入具有 UART/SPI 接口的设备，在 UART/SPI 设备上扩展更多 CAN 通信接口，实现 UART/SPI 设备与 CAN 总线网络之间的数据通信。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TD3USPCAN
- 商品编号
- C6284302
- 商品封装
- DIP-17
- 包装方式
- 管装
- 商品毛重
- 26.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN总线模块 | |
| 类型 | 转换器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.15V~3.45V | |
| 功能特性 | 多总线双向转换 |
商品概述
TD5(3)USPCAN系列的主要功能是将UART/SPI信号转换为CAN总线差分电平，以实现信号接口扩展与隔离。该产品是一款集成了微处理器、CAN收发器、电源隔离与信号隔离的通信转换模块。该模块兼容UART/SPI接口，可直接嵌入具备UART/SPI接口的设备中，在UART/SPI设备上扩展出更多CAN通信接口，实现UART/SPI设备与CAN总线网络之间的数据通信。
商品特性
- 内置高效率隔离电源
- 双端口隔离测试电压（3kVDC）
- UART波特率最高可达921.6kbps
- SPI速率最高可达1.5Mbps
- CAN波特率最高可达1Mbps
- 支持透明转换、透明带标识转换、自定义协议转换
- 支持UART/SPI与CAN接口之间的双向数据通信
- 工作环境温度范围：-40°C 至 +85°C
- 总线最多支持110个节点
- 集隔离与ESD总线保护于一体
