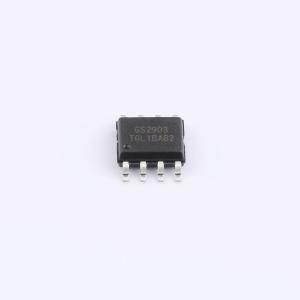

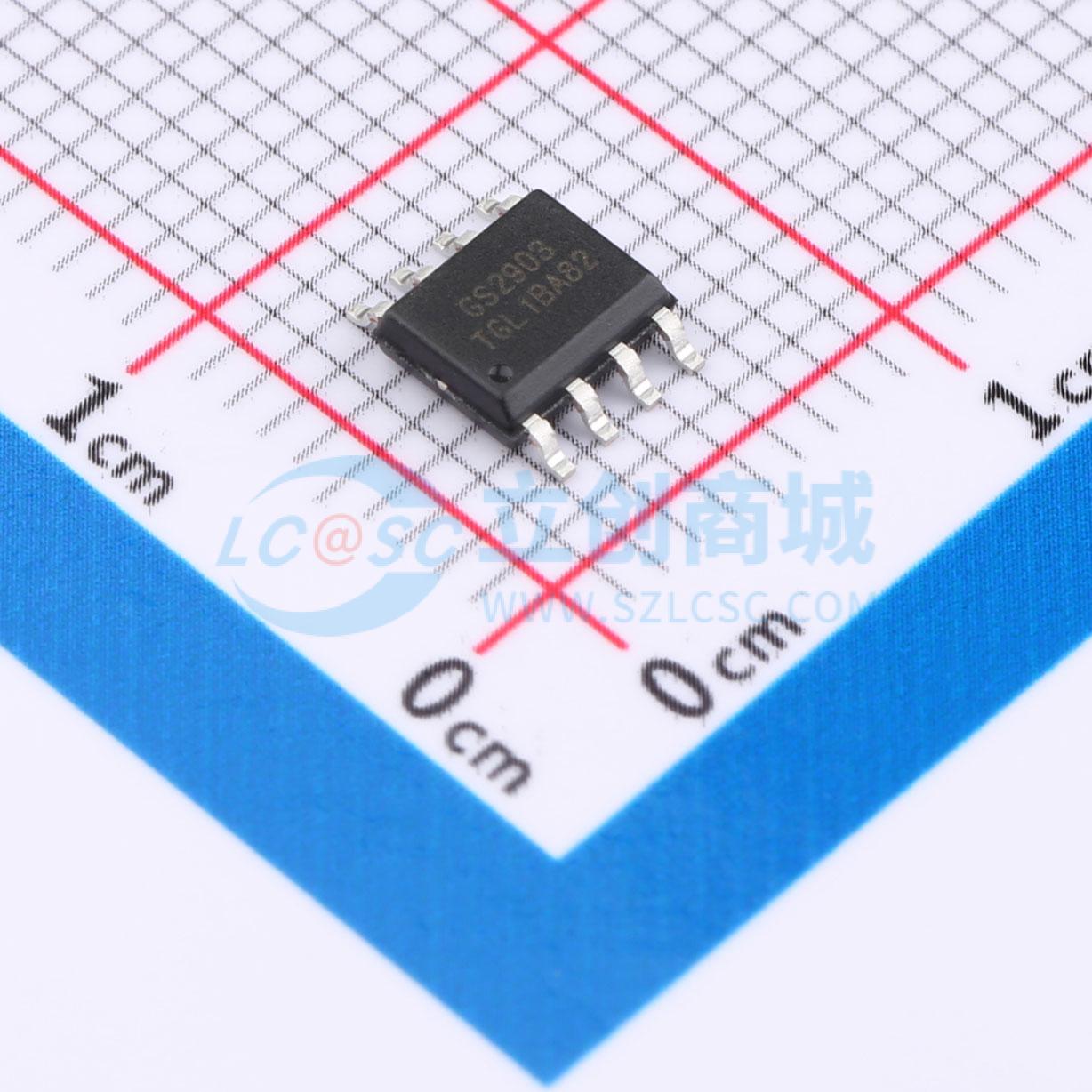

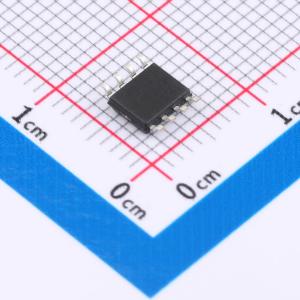

GS2903-SR
GS2903-SR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GS2901/2903系列比较器分别由四个和两个独立的精密电压比较器组成，具有极低的输入失调电压规格。它们设计为可在宽电压范围内的单电源下工作；不过，也可采用双电源供电。其电源电流低，且与电源电压大小无关
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS2903-SR
- 商品编号
- C6283802
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 600uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
GS2901/2903系列比较器分别由四个和两个独立的精密电压比较器组成，具有极低的输入失调电压规格。它们设计为可在宽电压范围内由单电源供电运行；不过，也可以采用双电源供电。其电源电流较低，且与电源电压的大小无关。 GS2901/2903系列比较器设计为可直接与TTL和CMOS接口。当采用正负电源供电时，GS2901/2903系列比较器可直接与MOS逻辑电路接口，与标准比较器相比，其低功耗是显著优势。 双比较器器件有SO - 8和MSOP - 8封装，四比较器器件有SOP - 14和TSSOP - 14封装，均采用行业标准引脚排列。两者均标配绿色模塑料。
商品特性
- 宽电源电压范围
- 单电源：2.0V至36V
- 双电源：±1.0V至±18V
- 低电源电流消耗：GS2903：0.6mA，GS2901：0.9mA
- 低输入偏置电流：25nA（典型值）
- 低输入失调电流：5.0nA（典型值）
- 低输入失调电压：±1.0mV（典型值）
- 输入共模电压范围包含地
- 差分输入电压范围等于电源电压
- 低输出饱和电压：GS2903在4mA时为200mV，GS2901在4mA时为100mV
- 集电极开路输出
- 输出电压与TTL、MOS和CMOS兼容
- 小封装：GS2903有SOP - 8和MSOP - 8封装，GS2901有SOP - 14和TSSOP - 14封装
应用领域
- 电池充电器
- 无绳电话
- 开关电源
- DC - DC模块
- 电脑主板
- 通信设备
