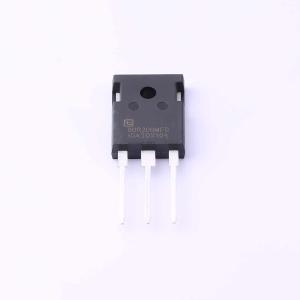

温馨提醒：图片仅供参考，商品以实物为准
TPW80R200MFD
TPW80R200MFD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 无锡紫光微
- 商品型号
- TPW80R200MFD
- 商品编号
- C691657
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | - | |
| 连续漏极电流(Id) | 23A | |
| 导通电阻(RDS(on)) | 200mΩ@10V,11.5A | |
| 耗散功率(Pd) | 215W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 56.7nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 4.93pF@100V | |
| 工作温度 | -55℃~+150℃ |
商品概述
超结功率MOSFET是高压功率MOSFET的一项革命性技术，它依据超结（SJ）原理设计并开创。多外延SJ MOSFET提供了极快速且稳健的体二极管。此外，该器件具有极低的开关、通信和传导损耗，且具备高稳健性，尤其使谐振开关应用更加可靠、高效、轻便且散热更佳。
商品特性
- 超快体二极管
- 极低的品质因数RDS(on) × Qg
- 易于使用/驱动
- 100%雪崩测试
- 符合RoHS标准
- TO-247封装
应用领域
- 开关模式电源(SMPS)-不间断电源(UPS)-功率因数校正(PFC)-LLC半桥-低功率充电器和适配器
