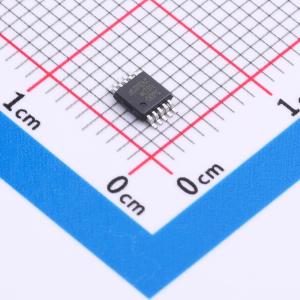

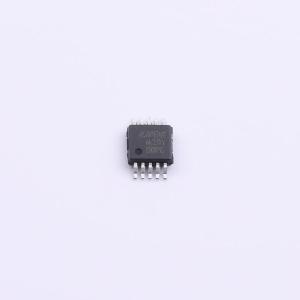

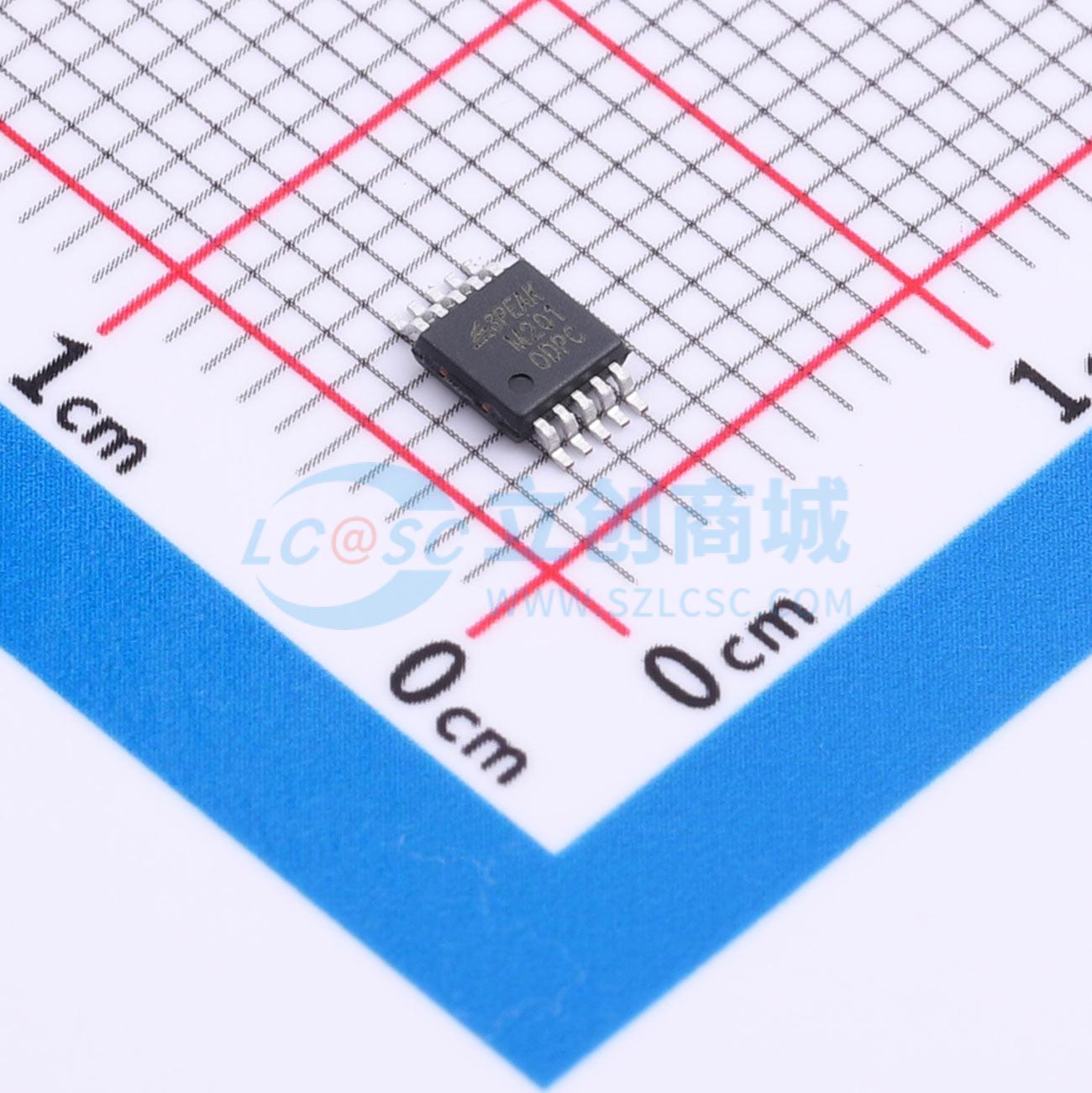

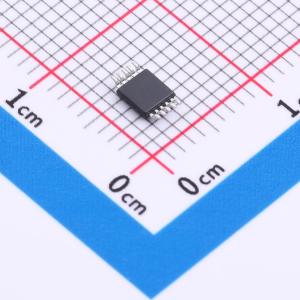

TPM2001-VS2R

高电压高电流NMOS晶体管阵列低侧驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPM2001-VS2R
商品编号: C6282845
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.0523克(g)

商品参数

商品概述

TPM2001是一款高压、大电流的NMOS晶体管阵列。该器件包含七个通道的低边NMOS晶体管，具有高压输出和用于感性负载的续流二极管。单个NMOS通道的最大额定漏极电流为1 A。该器件支持从1.8 V到5 V的宽I/O电压范围。晶体管可以并联以获得更高的电流能力。TPM2001可以替代传统的双极达林顿阵列，具有更好的热效率和可靠性。

商品特性

额定漏极电流（每通道）1 A
每通道输出漏电流极低，小于20 nA
低导通电阻，功耗低
扩展工作温度范围：TA = -40℃ 到 125℃
高压输出50 V
兼容1.8 V至5.0 V逻辑接口
集成用于感性负载的续流二极管
集成RC滤波器，提高抗噪能力
ESD保护超过JESD 22标准 - 2.5 kV HBM，1.5 kV CDM
提供10引脚MSOP-10封装

应用领域

继电器
无极性步进和有刷直流电机
螺线管和阀门
LED指示灯
逻辑电平转换
栅极和IGBT驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	继电器/线圈驱动芯片
	通道数	4
	工作电压	4.3V~50V
	输出电流	1A
	峰值电流	-

	属性	参数值
	导通电阻	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V
	输入低电平(VIL)	900mV
	功能特性	输入欠压保护
