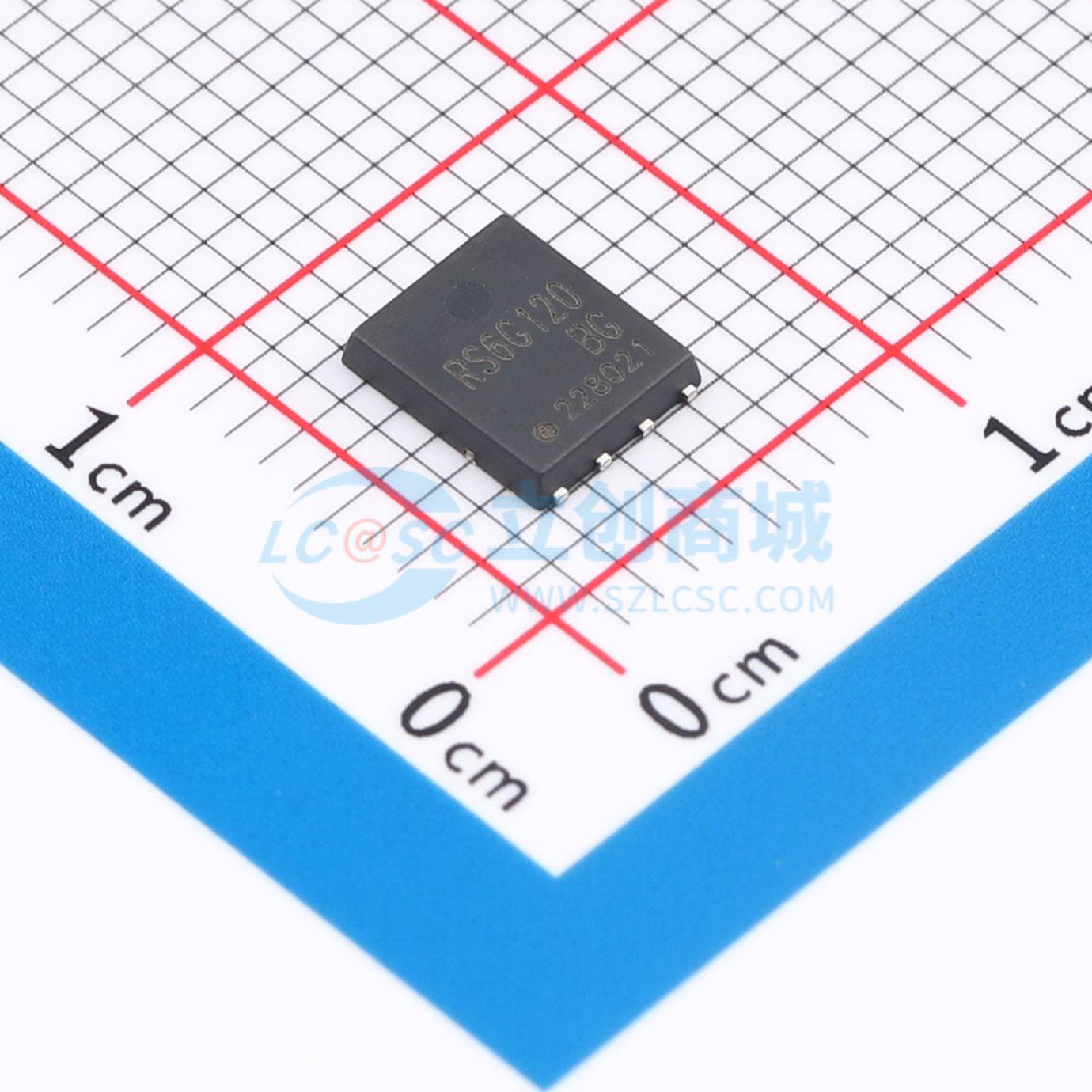

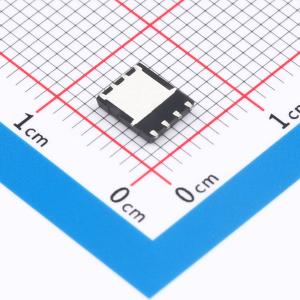

RS6G120BGTB1
1个N沟道 耐压:40V 电流:120A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RS6G120BGTB1
- 商品编号
- C6282116
- 商品封装
- HSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 1.34mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 67nC@10V | |
| 输入电容(Ciss) | 4.24nF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低导通电阻
- 高功率封装(HSOP8)
- 无铅镀层;符合RoHS标准
- 无卤
- 100%进行Rg和UIS测试
应用领域
- 开关应用
