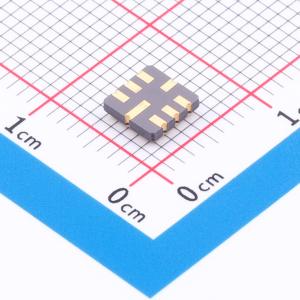

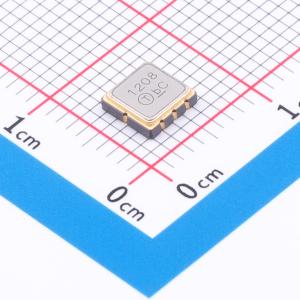

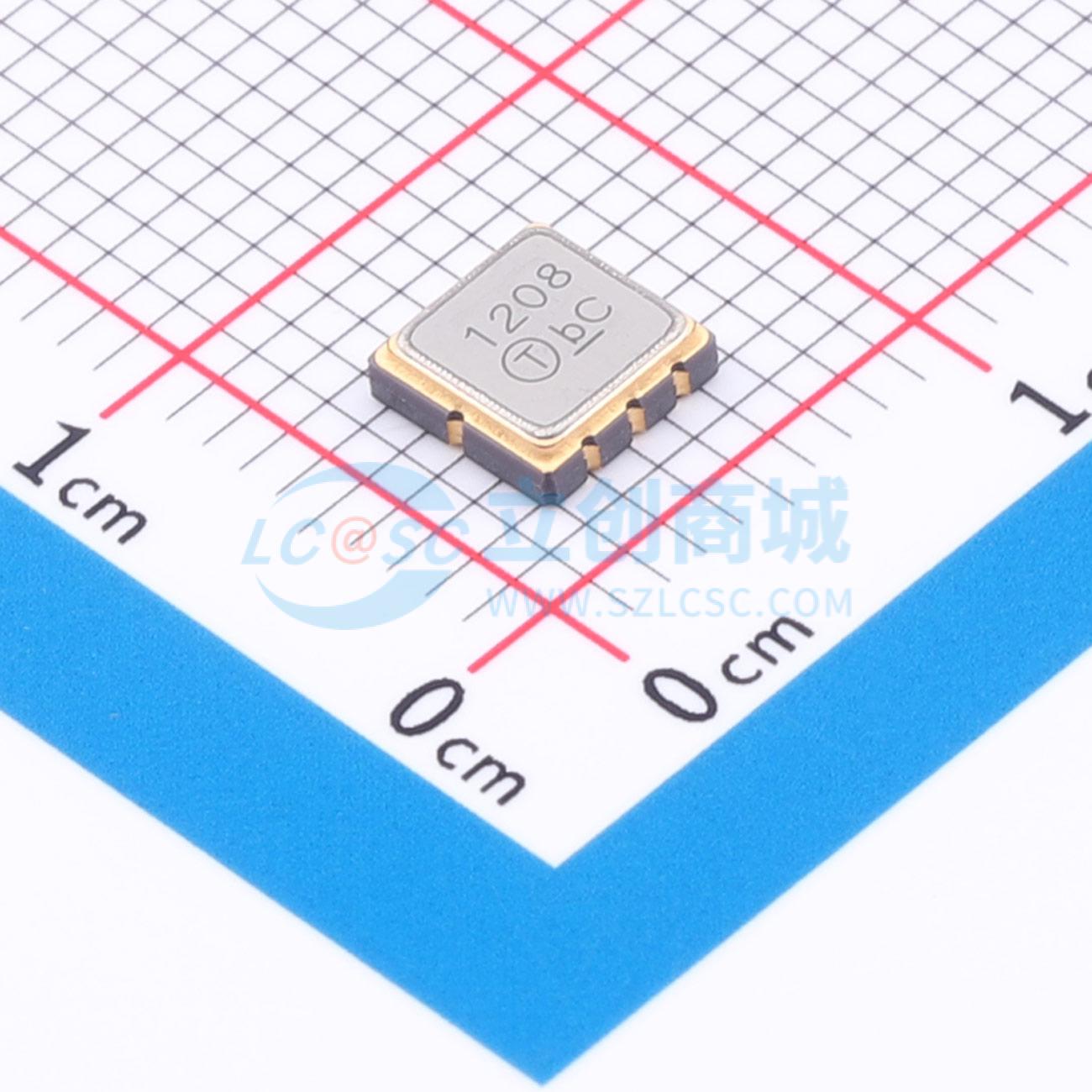

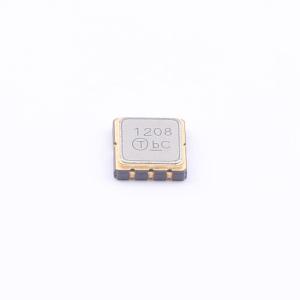

TB1208A
149.64MHz 48MHz 带宽 SMD 5.0x5.0mm SAW 中频滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TST(嘉硕)
- 商品型号
- TB1208A
- 商品编号
- C6279601
- 商品封装
- SMD5050-8P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 149.64MHz | |
| 通带带宽 | 176.1MHz；121.7MHz | |
| 阻抗 | 200Ω；50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 15.6dB | |
| 工作温度 | -40℃~+85℃ | |
| 衰减 | 35dB；35dB；40dB；40dB |
商品概述
149.64MHz、48MHz带宽、5.0×5.0mm贴片式声表面波中频滤波器
商品特性
- 工作温度范围：-40℃至85℃
- 存储温度范围：-40℃至85℃
- 输入功率电平：10dBm
- 最大直流电压：10V
- 湿度敏感度等级：1级（MSL1）
- 符合RoHS标准
- 无铅焊接
- 静电敏感设备
- 环境温度：25℃
- 窄带响应
- 通带响应和群时延响应
- 史密斯圆图
- 宽带响应
- 匹配电路：L1 = 150nH + 22nH，C1 = 1pF，L2 = L3 = 82nH
- 回流焊预热温度固定在150~180℃，持续60~90秒
- 升温至150℃的时间至少30秒
- 加热温度固定在220℃，持续50~80秒，260℃峰值（±5℃）持续20~40秒
- 回流焊次数：2次
