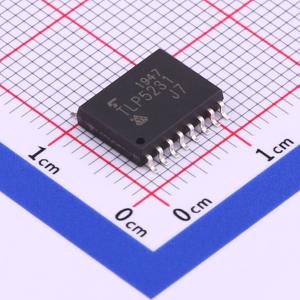

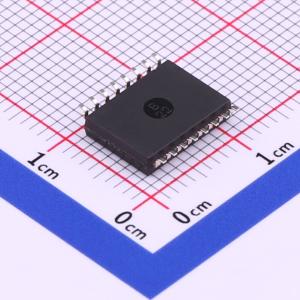

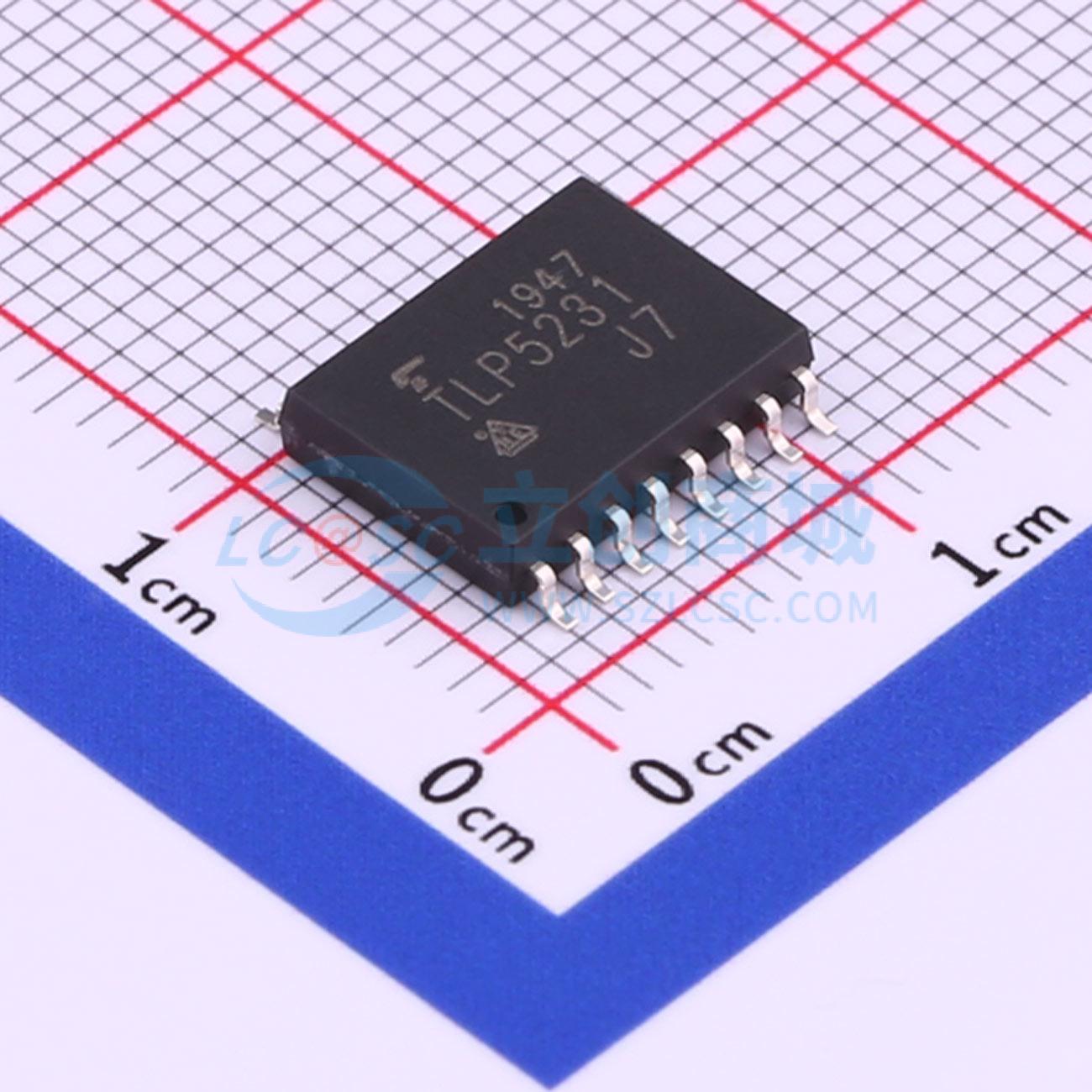

TLP5231(D4-TP,E
AC,DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP5231是一款高度集成的2.5 A双输出IGBT栅极驱动光电耦合器，其多功能IC采用长爬电距离和电气间隙的SO16L封装。该光电耦合器适合作为预驱动器，通过外部p沟道和n沟道MOSFET作为缓冲器来驱动功率器件。TLP5231是一款智能栅极驱动光电耦合器，具备IGBT/功率MOSFET去饱和检测、隔离故障状态反馈、软关断栅极、有源密勒钳位和欠压锁定（UVLO）等功能
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP5231(D4-TP,E
- 商品编号
- C691205
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3.3V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+110℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | 3.5mA | |
| 耗散功率(Pd) | 410mW | |
| 正向压降(Vf) | 1.7V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 12mA |
