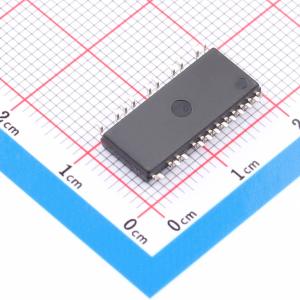

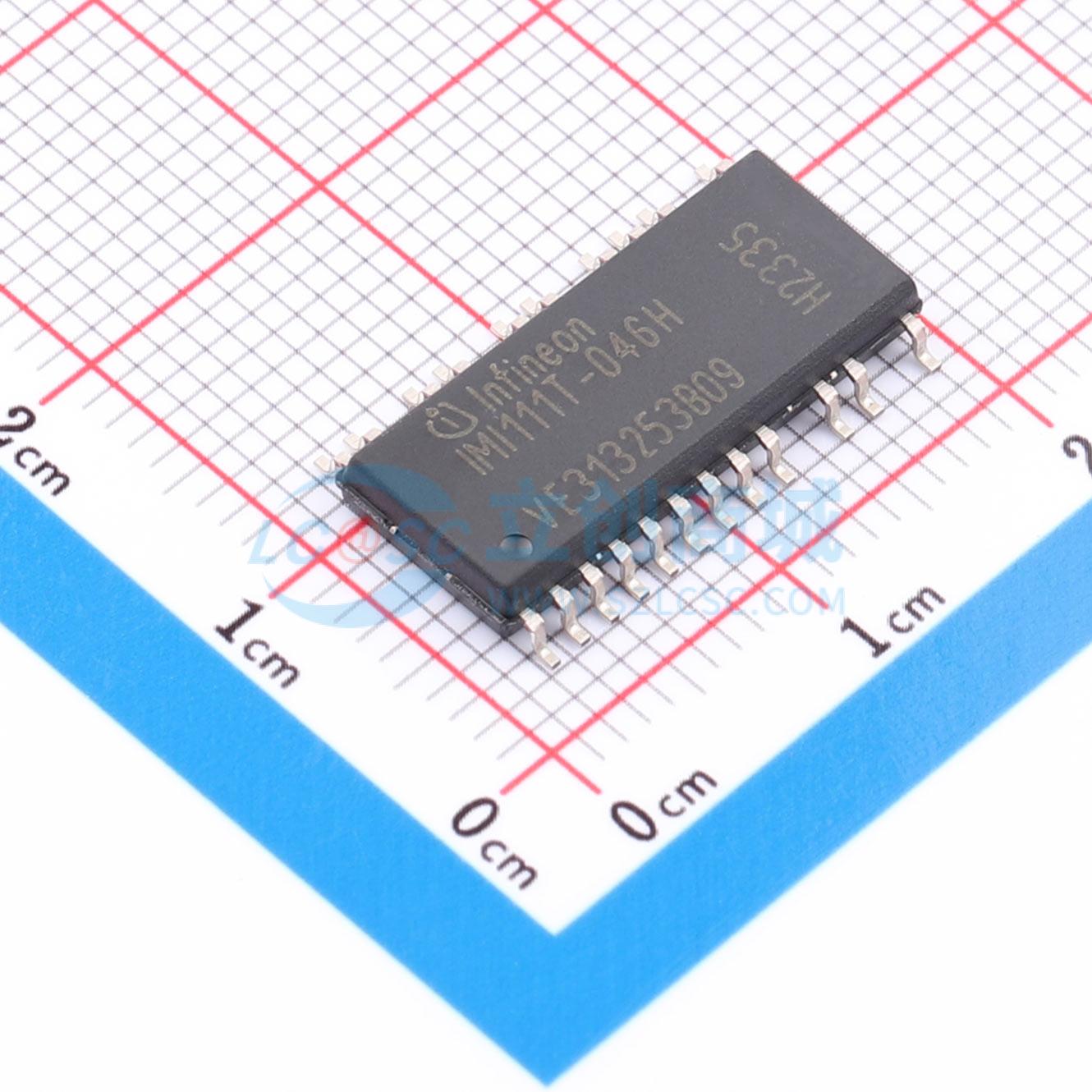

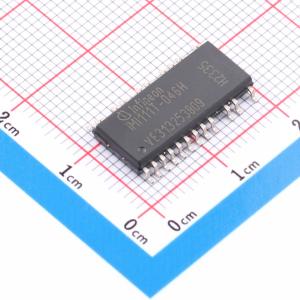

IMI111T046HXUMA1
用于电机控制的高性能交钥匙电机控制系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是全集成、交钥匙式高压电机驱动模块，专为高性能、高效率的永磁同步电机（PMSM）/无刷直流电机（BLDC）驱动应用而设计，如风扇、泵和小型压缩机。集成了电机控制器、三相高压耐用栅极驱动器（具备集成自举功能）和六个600V TRENCHSTOP IGBT（反向导电驱动器2）。根据封装中采用的IGBT，可覆盖最大直流电压为600V的应用。对于典型的使用16kHz PWM频率和两相开关的风扇应用，无需使用专用散热器即可实现50W和70W的输出功率
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IMI111T046HXUMA1
- 商品编号
- C6276566
- 商品封装
- SOIC-22-300mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 12.5V~17.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 16kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护 |
商品概述
IMI111T器件属于iMOTION智能功率模块（IPM）的IMI110系列。IMI111T是一系列完全集成的交钥匙高压电机驱动模块，专为高性能、高效率的永磁同步电机（PMSM）/无刷直流电机（BLDC）驱动应用而设计，如风扇、泵和小型压缩机。 IMI111T集成了电机控制器、一个三相高压耐用型栅极驱动器（具备集成自举功能）以及六个600 V TRENCHSTOP IGBT（反向导通驱动2）。根据封装中采用的IGBT，IMI111T可覆盖最大直流电压为600 V的应用。对于采用16 kHz PWM频率和两相开关的典型风扇应用，无需使用专用散热器即可实现50 W和70 W的输出功率。 它采用紧凑且低成本的DSO - 22表面贴装封装，可最大限度减少外部元件数量和PCB面积，并且高压焊盘之间的爬电距离为2.2 mm，可增强系统的耐用性。 电机控制器采用运动控制引擎（MCE）来创建即用型解决方案，以实现永磁同步电机（PMSM）的控制，能以最低的系统和开发成本使任何电机系统最快推向市场。集成的脚本引擎可在不干扰电机控制算法的情况下增加应用的灵活性。
商品特性
- 运动控制引擎（MCE），作为变速驱动器的即用型控制解决方案
- 集成脚本引擎，用于应用控制定制
- 集成驱动和系统保护功能
- 永磁同步电机（PMSM）的磁场定向控制（FOC）
- 灵活的空间矢量PWM，用于正弦电压控制
- 单分流器电流检测
- 无传感器运行
- 集成模拟比较器，用于过流保护
- 内置温度传感器
- 灵活的控制输入选项：UART或模拟信号
- 符合IEC/UL 60730 - 1 “B类”标准的认证驱动安全功能
- 高压三相栅极驱动器，阻断电压为600 V
- 栅极驱动器的供电电压为15 V
- 集成自举二极管结构
- 1500 V RMS隔离1分钟
- 控制器供电电压为3.3 V或5.0 V
- 2种不同的IGBT选项：2 A/600 V和4 A/600 V
- 优化的dv/dt，以平衡损耗和电磁干扰
- 非常紧凑的DSO - 22封装
应用领域
- 小型和大型家用电器
- 风扇
- 泵
- 压缩机
- 通用变速驱动器
