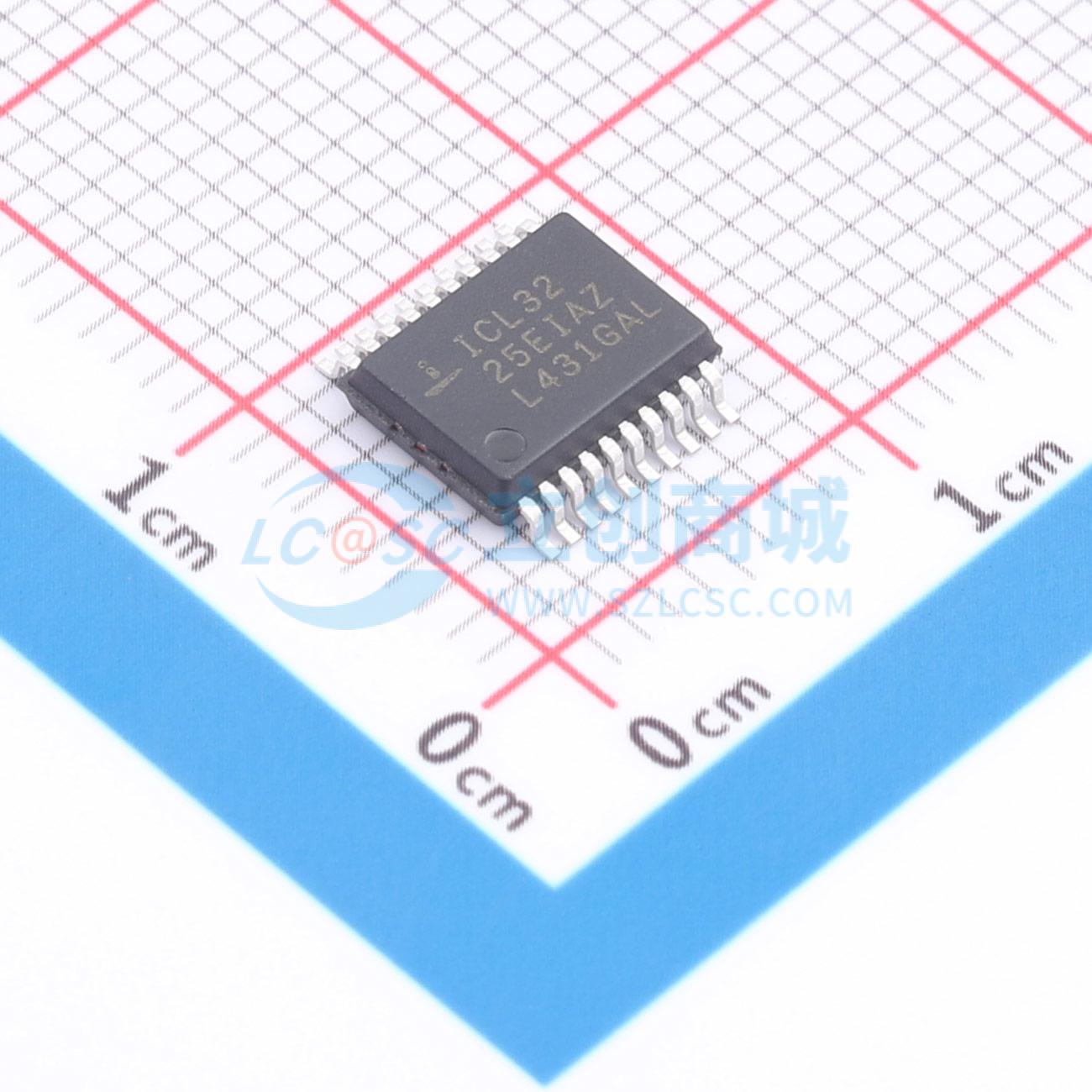

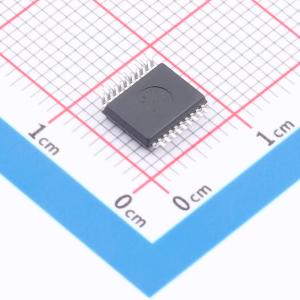

ICL3225EIAZ-T

ICL3225E、ICL3227E和ICL3245E器件是3.0V至5.5V供电的RS - 232发送器/接收器，即使在VCC = 3.0V时，也能满足EIA/TIA - 232和V.28/V.24规范。它们在发送器输出和接收器输入（RS - 232引脚）上提供±15KV ESD保护（IEC61000 - 4 - 2气隙和人体模型）。目标应用包括个人数字助理（PDA）、掌上电脑、笔记本电脑和便携式计算机，在这些应用中，低工作功耗和更低的待机功耗至关重要。高效的片上电荷泵与手动和增强型自动掉电功能相结合，可将待机电源电流降至1μA的涓流。小尺寸封装和使用小型、低阻值电容器可节省电路板空间。在最坏负载条件下，可确保数据速率大于1Mbps。该系列产品与仅3.3V系统、3.3V和5.0V混合系统以及仅5.0V系统完全兼容。 ICL3245E是一款3驱动器、5接收器器件，可提供适用于笔记本电脑的完整串行端口。它还包括一个用于“唤醒”功能的同相始终激活接收器。 ICL3225E、ICL3227E和ICL3245E具有增强型自动掉电功能，可关闭片上电源和驱动器电路。当所有接收器和发送器输入在30秒内未检测到信号跳变时，将进入掉电状态。只要这些器件检测到任何发送器或接收器输入有跳变，就会自动恢复供电。

• 无铅（符合RoHS标准）
• RS - 232 I/O引脚ESD保护至±15KV（IEC61000）
• 手动和增强型自动掉电功能
• 可直接替代MAX3225E、MAX3227E、MAX3245E
• VCC = 2.7V时与RS - 232兼容
• 3V时满足EIA/TIA - 232和V.28/V.24规范
• 无闩锁效应
• 片上电压转换器仅需四个外部0.1μF电容器
• 确保鼠标驱动能力（ICL3245E）
• “准备好发送”指示输出（ICL3225E/ICL3227E）
• 接收器迟滞以提高抗噪能力
• 确保最小数据速率：1Mbps
• 发送器/接收器输入跳变点处的低偏斜：10ns
• 确保最小压摆率：24V/μs
• 宽电源范围：单+3V至+5.5V
• 掉电状态下的低电源电流：1μA

• 任何需要RS - 232通信端口的系统
• 电池供电、手持和便携式设备
• 笔记本电脑、笔记本、掌上电脑
• 调制解调器、打印机和其他外设
• 数码相机
• 蜂窝/移动电话
