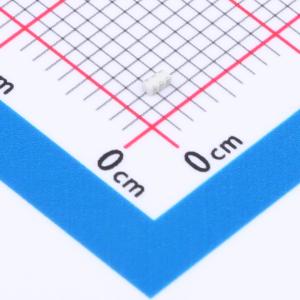

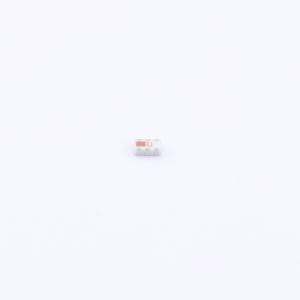

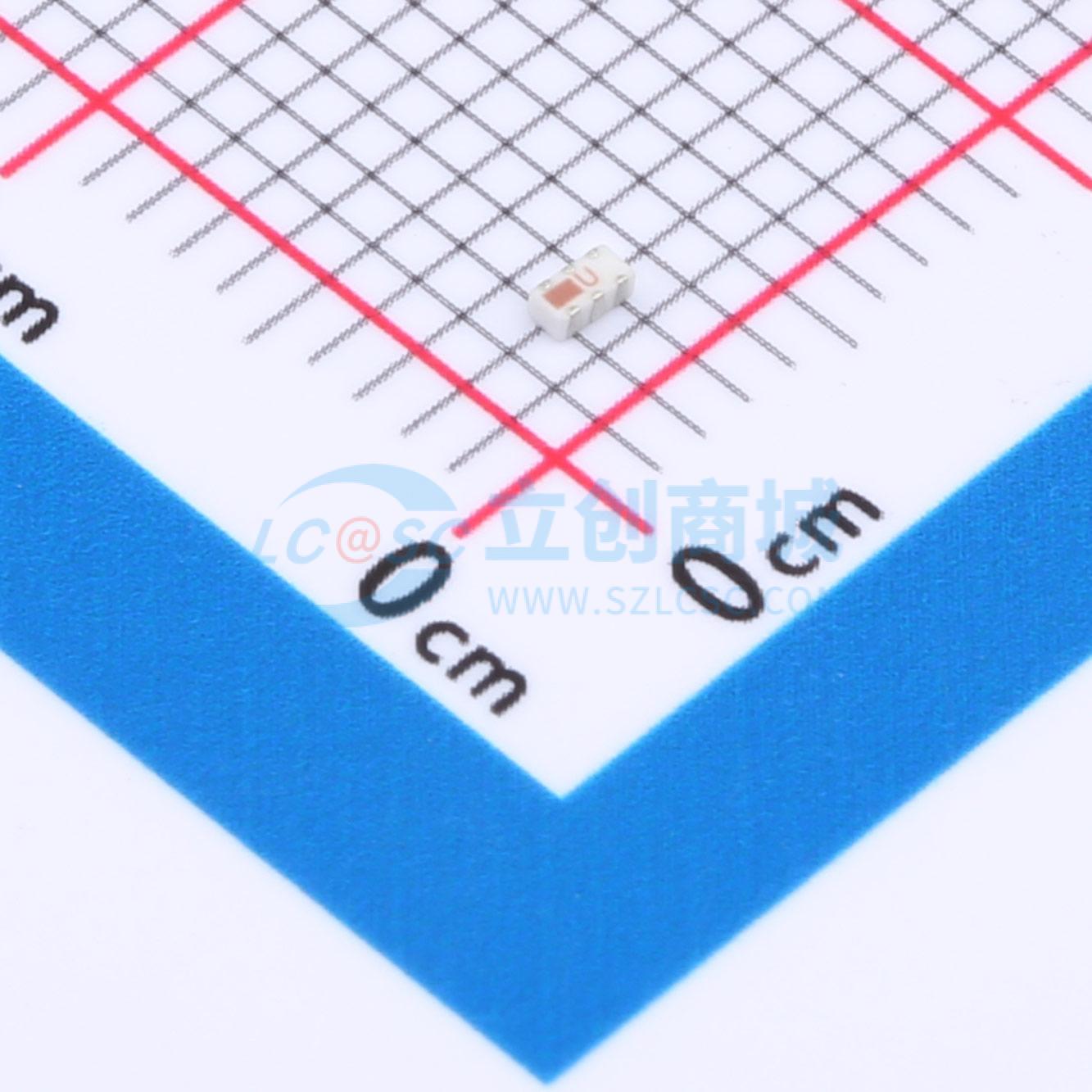

HFCW-1132+
陶瓷高通滤波器，50Ω，13000 - 20000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高通滤波器，通带范围为13000 MHz至20000 MHz，支持多种应用。由于布局设计合理，该型号在宽频带上具有良好的插入损耗。滤波器采用微小的0603陶瓷外形和环绕式端接，非常适合密集PCB布局，且由于寄生效应导致的性能变化极小。
- 品牌名称
- Mini-Circuits
- 商品型号
- HFCW-1132+
- 商品编号
- C6268430
- 商品封装
- SMD-6P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 陶瓷滤波器 | |
| 滤波器类型 | 高通滤波器 | |
| 截止频率 | 11.3GHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.9dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
HFCW - 1132+是一款通带为13000 MHz至20000 MHz的高通滤波器，支持多种应用。由于采用了精心设计的布局，该型号在宽频带内具有良好的插入损耗。该滤波器采用小巧的0603陶瓷封装，带有环绕式端接，非常适合密集的PCB布局，且由于寄生效应导致的性能变化极小。
商品特性
- 非常好的抑制能力，典型值为36 dB
- 尺寸小，0603封装（0.063英寸×0.032英寸×0.024英寸）
- 温度稳定
- LTCC结构
应用领域
- 测试与测量
- 电信和宽带无线系统
