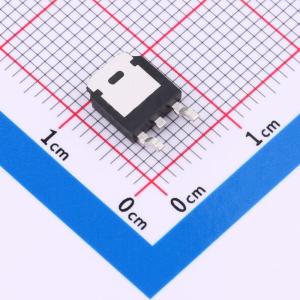

温馨提醒：图片仅供参考，商品以实物为准
RD3H160SPTL1
1个P沟道 耐压:45V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低导通电阻。 快速开关速度。 驱动电路简单。 易于并联使用。 无铅镀铅；符合RoHS标准。应用：开关
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RD3H160SPTL1
- 商品编号
- C6264259
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 45V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 35mΩ@10V | |
| 耗散功率(Pd) | 20W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@1mA | |
| 栅极电荷量(Qg) | 16nC@5V | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 140pF | |
| 输出电容(Coss) | 250pF |
商品特性
- 在VGS = 10 V、ID = 50 A条件下，RDS(ON) < 4.4 mΩ
- 在VGS = 6 V、ID = 25 A条件下，RDS(ON) < 6.5 mΩ
- 高开关速度
- 低反向传输电容
- 符合欧盟RoHS 2.0标准的无铅产品
- 采用符合IEC 61249标准的环保模塑化合物
应用领域
- PD充电器、电源适配器、48V DC/DC转换器的同步整流解决方案
