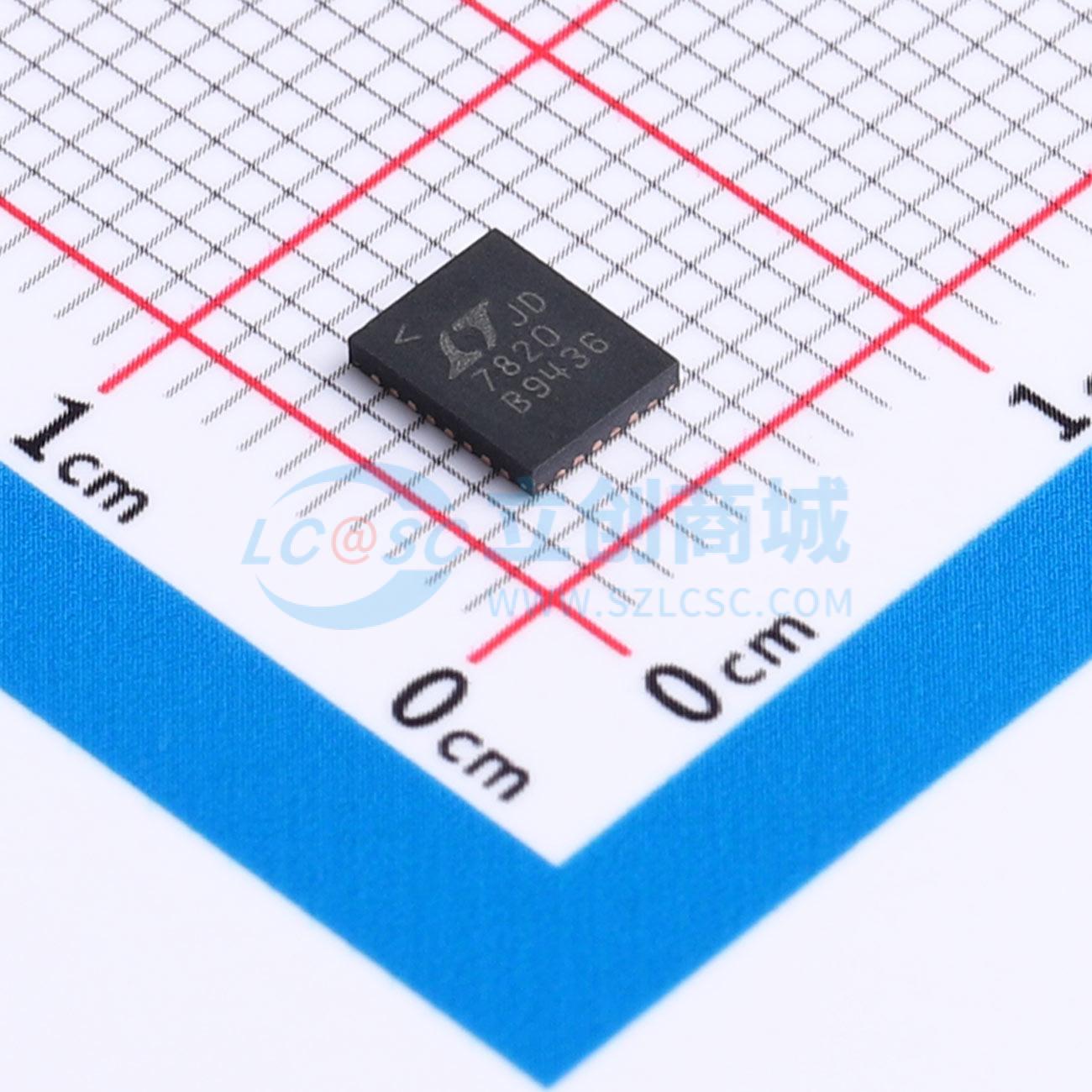

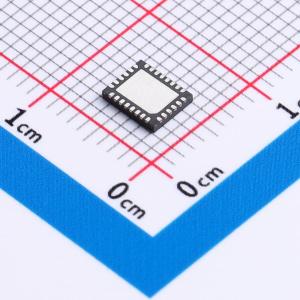

LTC7820IUFD#PBF

固定比例高功率无电感器 (充电泵) DC/DC 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC7820 是一款固定比率的高压、高功率开关电容/电荷泵控制器。该器件包含四个 N 沟道 MOSFET 栅极驱动器，可驱动采用分压器、倍压器或反相器配置的外部功率 MOSFET。该器件可实现高达 72V 输入电压下 2:1 的降压比、高达 36V 输入电压下 1:2 的升压比，或最高 36V 输入电压下 1:1 的反相比
品牌名称: ADI(亚德诺)
商品型号: LTC7820IUFD#PBF
商品编号: C690243
商品封装: QFN-28-EP(4x5)
包装方式: 管装
商品毛重: 0.285162克(g)

商品参数

商品概述

一款固定比率的高压、高功率开关电容/电荷泵控制器。该器件包含四个N沟道MOSFET栅极驱动器，用于驱动分压器、倍压器或反相器配置中的外部功率MOSFET。该器件可在高达72V的输入电压下实现2:1的降压比，在高达36V的输入电压下实现1:2的升压比，或在高达36V的输入电压下实现1:1的反相比。每个功率MOSFET以恒定的预编程开关频率和50%的占空比进行开关操作。系统效率可优化至超过99%。LTC7820为具有故障保护功能的高功率、非隔离式中间总线应用提供了一种小型且经济高效的解决方案。 LTC7820的开关频率可在100kHz至1MHz之间进行线性编程。该器件采用热增强型28引脚QFN封装，部分引脚为空脚，以实现与高压兼容的引脚间距。

商品特性

薄型、高功率密度，可支持500W以上功率
软开关：峰值效率达9%且电磁干扰低
分压器（2:1）的最大输入电压（VIN Max）：72V
倍压器（1:2）/反相器（1:1）的最大输入电压（VIN Max）：36V
宽偏置VCC范围：6V至72V
软启动至稳态运行
6.5V至40V的EXNC输入，以提高效率
输入电流检测和过流保护
宽工作频率范围：100kHz至1MHz
具有可编程定时器和重试功能的输出短路/过压/欠压保护
热增强型28引脚4mm×5mm QFN封装

应用领域

总线转换器
高功率分布式电源系统
通信系统
工业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	6V~72V
	静态电流(Iq)	1.5mA
	能量效率	99%

	属性	参数值
	开关频率	1MHz
	工作温度	-40℃~+125℃
	功能类型	升压；降压；反相
