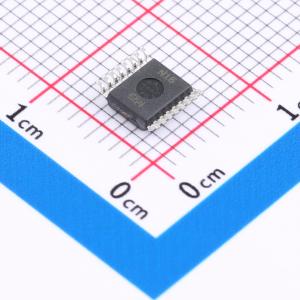

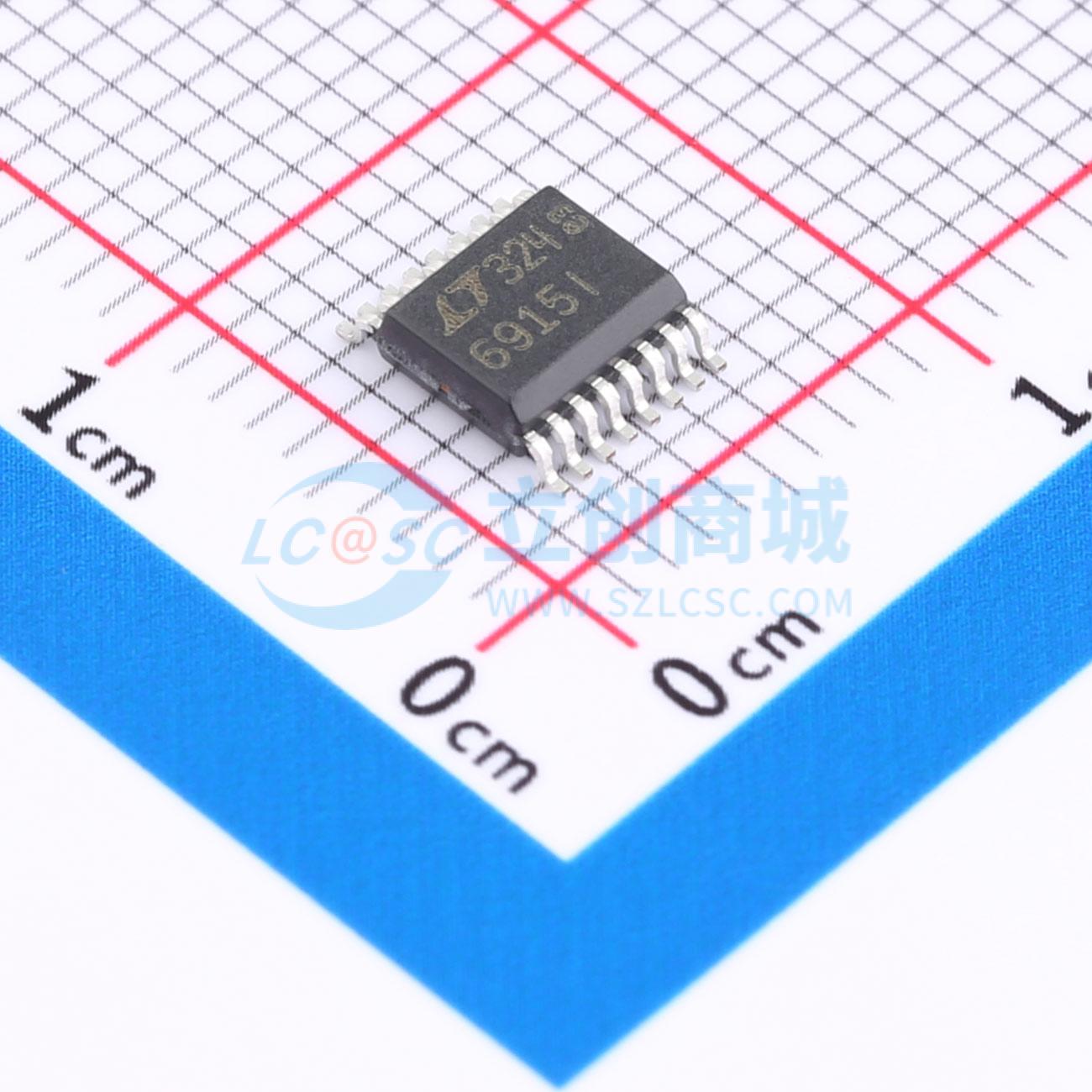

LTC6915IGN#PBF
具有数字可编程增益的零漂移、精准仪表放大器
- 描述
- 增益可通过并行或串行接口编程为 0、1、2、4、8、16、32、64、128、256、512、1024、2048 或 4096。采用单 5V 电源,任何编程增益下,共模抑制比 (CMRR) 典型值为 125dB。失调低于 10μV,温度漂移小于 50nV/℃。使用电荷平衡采样数据技术将差分输入电压转换为单端信号,再由零漂移运算放大器进行放大。差分输入为轨到轨工作,单端输出摆幅为轨到轨。可用于低至 2.7V 的单电源应用,或采用 ±5V 双电源。提供 16 引脚 SSOP 封装和 12 引脚 DFN 表面贴装封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC6915IGN#PBF
- 商品编号
- C689725
- 商品封装
- SSOP-16-150mil
- 包装方式
- 管装
- 商品毛重
- 0.605克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 125dB | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电压(Vos) | 10uV | |
| 增益带宽积(GBP) | 200kHz | |
| 压摆率(SR) | 0.2V/us | |
| 输出电流 | 1mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 单端 | |
| 静态电流(Iq) | 1.1mA | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 输入失调电流(Ios) | 1.5nA | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee ~ Vcc) | -5V~5V | |
| 电源纹波抑制比(PSRR) | 116dB |
商品概述
LTC6915 是一款精密可编程增益仪表放大器。通过并行或串行接口,增益可以被设置为 0, 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048 或 4096。在单个 5V 电源供电下,无论设置何种增益,其共模抑制比(CMRR)通常为 125dB。失调电压低于 10μV,温度漂移小于 50nV/°C。
LTC6915 使用电荷平衡采样数据技术将差分输入电压转换为单端信号,该信号再由零漂移运算放大器进行放大。
差分输入可以从轨到轨工作,单端输出也可以从轨到轨摆动。LTC6915 可以用于低至 2.7V 的单电源应用,或者使用 ±5V 双电源。LTC6915 提供 16 引脚 SSOP 封装和 12 引脚 DFN 表面贴装封装。
商品特性
14 级可编程增益
125dB 与增益无关的共模抑制比
增益精度 0.1%(典型值)
最大失调电压 10µV
最大失调电压漂移:50nV/°C
轨到轨输入和输出
并行或串行(SPI)接口用于增益设置
电源工作范围:2.7V 至 ±5.5V
典型噪声:2.5µVp-p(0.01Hz 至 10Hz)
16 引脚 SSOP 和 12 引脚 DFN 封装
应用领域
- 热电偶放大器
- 电子秤
- 医用仪器
- 应变计放大器
- 高分辨率数据采集
