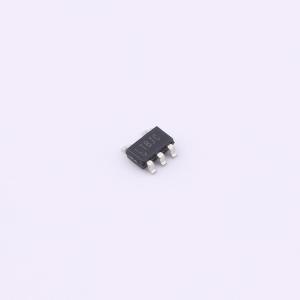

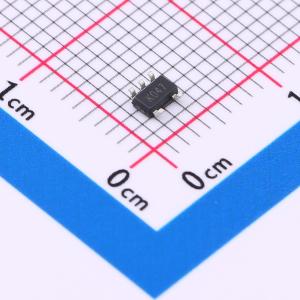

LTC6905IS5#TRMPBF

LTC6905精密、可编程硅振荡器使用方便，占用的电路板空间极小。它只需一个电阻即可将输出频率设置在17MHz至170MHz之间，典型频率误差为0.5%或更小。 LTC6905采用2.7V至5.5V单电源供电，提供轨到轨、占空比为50%的方波输出。CMOS输出驱动器确保快速的上升/下降时间和轨到轨切换。操作简单：使用一个10k至25k的电阻RSET来设置频率，内部三态分频器（DIV输入）允许将主时钟分频为1、2或4，为每个RSET值提供三种频率。 LTC6905具有专有的反馈环路，可使RSET与频率之间的关系线性化，无需使用表格来计算频率。

• 一个外部电阻设置频率
• 快速启动时间：典型值100μs
• 频率范围：17MHz至170MHz
• 频率误差：在17MHz至170MHz范围内典型值为±0.5%（TA = 0℃至70℃，所有设置）
• 温度稳定性：±20ppm/℃
• 上升时间：0.5ns，CL = 5pF
• 时序抖动：在170MHz时为7.2ps RMS
• 占空比：50% ±2.5%
• 典型电源电流：6mA，ΔfOSC = 100MHz
• CMOS输出驱动500Ω负载（VS = 3V）
• 采用2.7V至5.5V单电源供电
• 薄型（1mm）ThinSOT封装

• 高频精密振荡器
• 高速数据总线时钟
• 固定晶体振荡器替代品
• 陶瓷振荡器替代品
