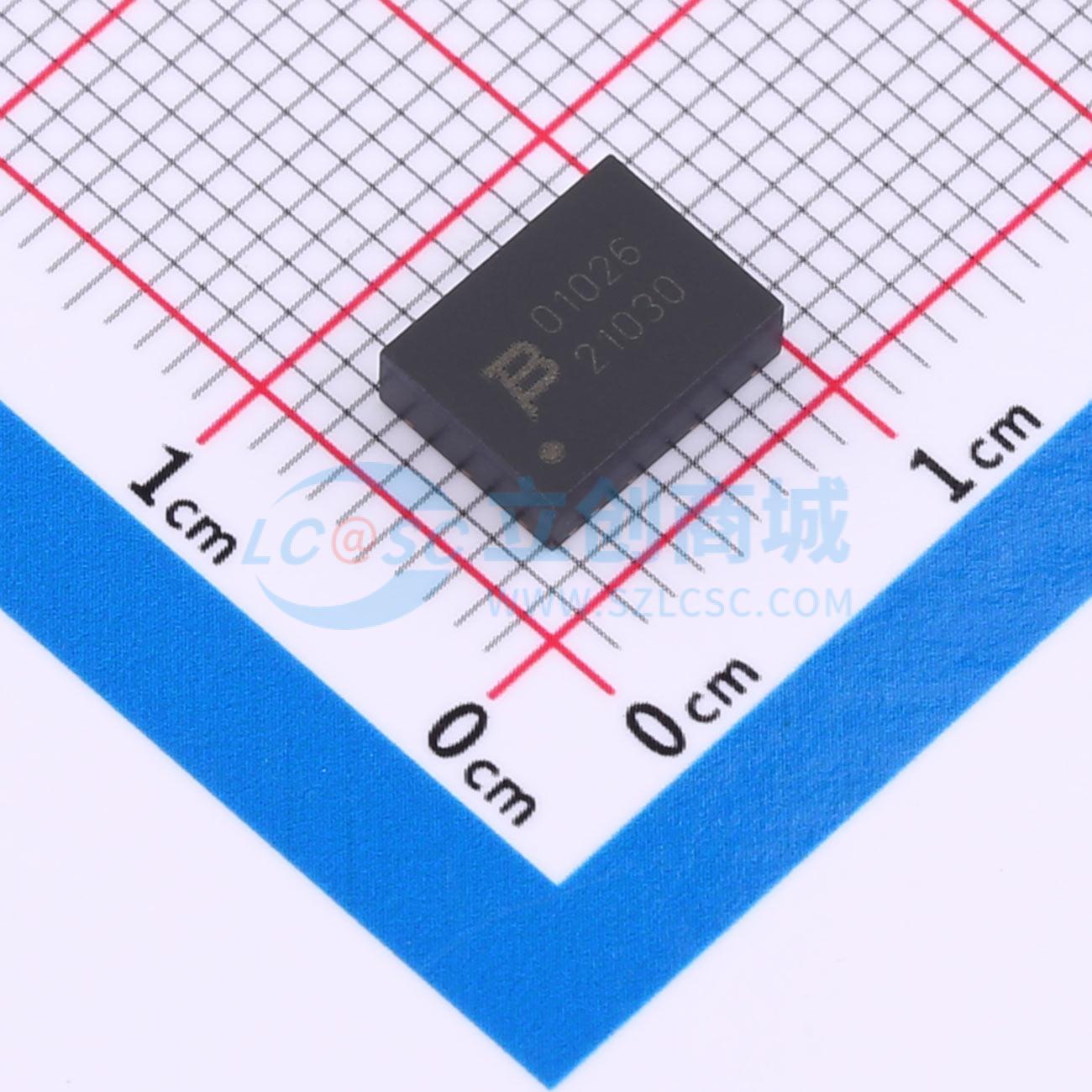

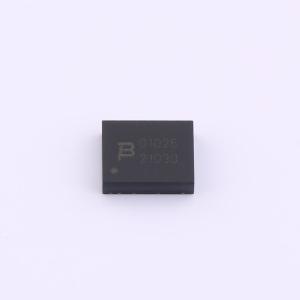

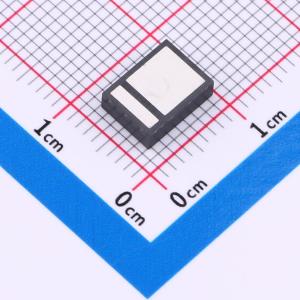

温馨提醒：图片仅供参考，商品以实物为准
PTVS1-026C-H
双向TVS 26V截止 峰值浪涌电流：1kA@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVS1-xxxC-H系列大电流双向TVS二极管旨在保护直流或以太网供电（PoE）系统，如小型基站或监控摄像头，这些系统可能会遭受诸如感应雷击或电感式电源开关等浪涌事件。这些器件提供双向端口保护，其关断电压额定值为22至86 V。
- 品牌名称
- BOURNS
- 商品型号
- PTVS1-026C-H
- 商品编号
- C6256570
- 商品封装
- DFN-2(6x8)
- 包装方式
- 编带
- 商品毛重
- 0.556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 1kA@8/20us | |
| 击穿电压 | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 1500pF |
商品概述
PTVS1-xxxC-H系列大电流双向TVS二极管旨在保护直流或以太网供电（PoE）系统，如小型基站或监控摄像头，这些系统可能会遭受诸如感应雷击或电感式电源开关等浪涌事件。这些器件提供双向端口保护，其关断电压额定值为22至86 V。
商品特性
- 1 kA、8/20 μs浪涌能力
- 重复关断电压：22至86 V
- 双向TVS
- 浪涌下的钳位电压低
- 出色的温度性能
- 表面贴装DFN封装
- 符合RoHS标准且无卤
应用领域
- 保护设备免受高达额定限制的雷击、电感和瞬态浪涌影响
- 外露的PoE端口
- 小型基站、远程无线电单元（RRU）和基带单元（BBU）
- 大功率直流母线保护
- 直流电源线保护
