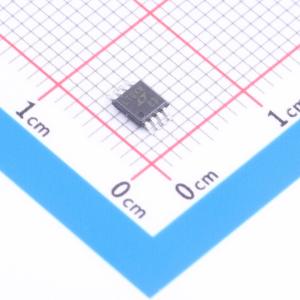

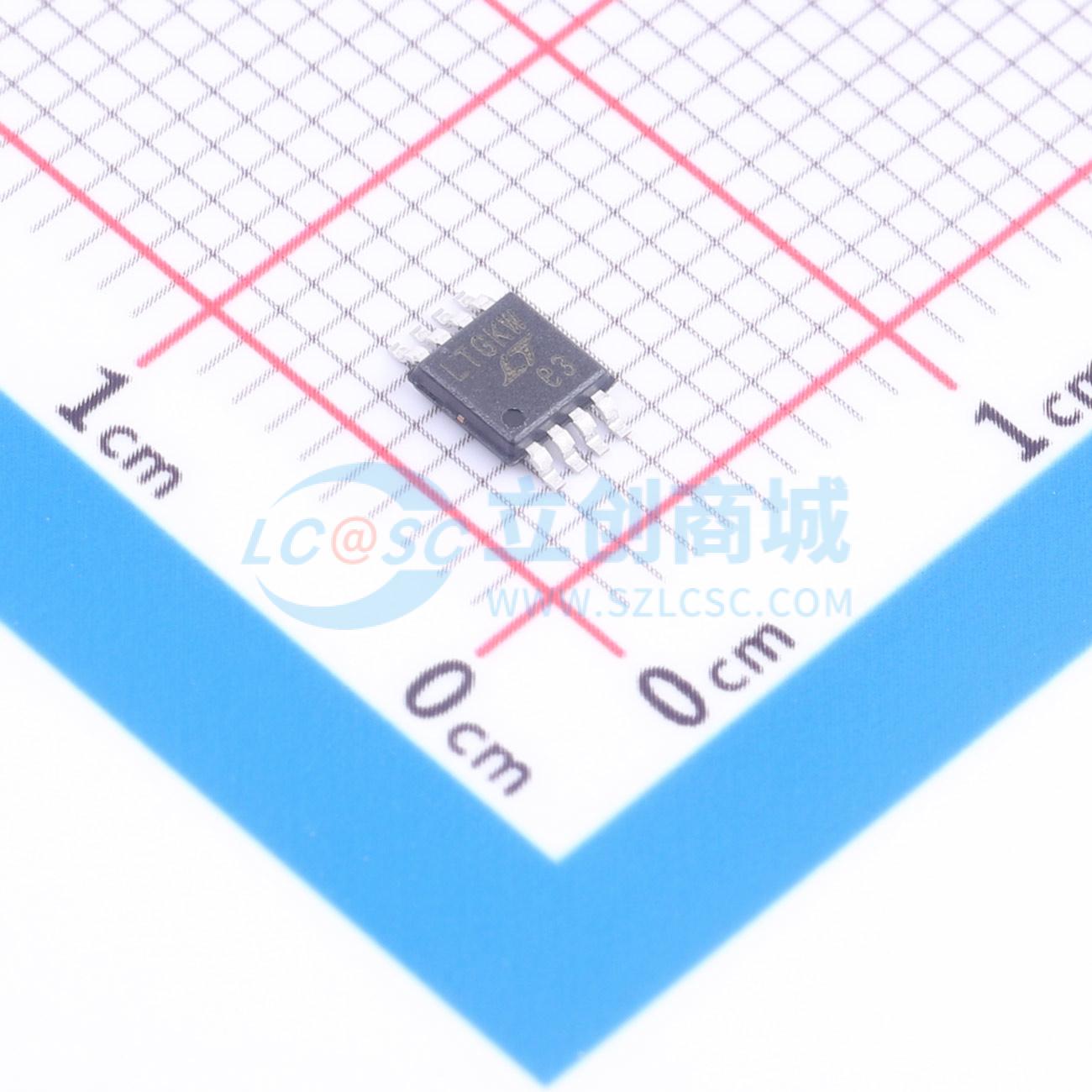

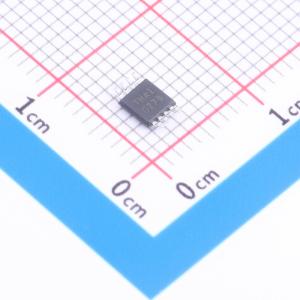

LTC6752IMS8-2#TRPBF

具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC6752 是一系列超高速比较器，能够支持高达 280MHz 的翻转速率。这些比较器的传播延迟低至 2.9ns，上升/下降时间快至 1.2ns。LTC6752 系列共有 5 款产品，具备不同的选项，包括独立的输入和输出电源、关断功能、输出锁存、可调迟滞、互补输出以及封装形式
品牌名称: ADI(亚德诺)
商品型号: LTC6752IMS8-2#TRPBF
商品编号: C689476
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

	属性	参数值
	输出模式	CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	4.5mA
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	5.25V
	单电源	2.45V~3.5V
	输入失调电压温漂(Vos TC)	18uV/℃
	输入失调电流(Ios)	100nA

商品概述

LTC6752是一系列超高速比较器，能够支持高达280MHz的翻转速率。这些比较器的传播延迟低至2.9ns，上升/下降时间快至1.2ns。LTC6752系列共有5款产品，在独立输入和输出电源、关断功能、输出锁存、可调迟滞、互补输出和封装等方面提供不同选项。 LTC6752比较器具有轨到轨输入，根据不同选项，其工作电压范围从2.45V到3.5V或5.25V。输出为CMOS电平，独立电源选项可低至1.71V，允许直接与1.8V逻辑器件接口。仅2.9ns的低传播延迟，结合仅1.8ns的低离散度（过驱动电压从10mV到125mV变化），使这些比较器成为对时序要求苛刻的应用的理想选择。同样，快速的翻转速率和4.5ps RMS的低抖动（100mV峰峰值、100MHz输入），使LTC6752系列非常适合高频线路驱动器和时钟恢复电路。

商品特性

超高速翻转速率：280MHz
低传播延迟：2.9ns
轨到轨输入范围超出电源轨
输出电流能力：±22mA
低静态电流：4.5mA
输入电源2.45V至5.25V，输出电源1.71V至3.5V（独立电源选项）
电源电压2.45V至3.5V（单电源选项）
关断引脚以降低功耗
输出锁存和可调迟滞
互补输出
封装形式：TSOT - 23、SC70、MSOP、3mm×3mm QFN
可直接替代ADCMP60X系列
在 - 55°C至125°C温度范围内全面规格

应用领域

时钟和数据恢复
电平转换
高速数据采集系统
窗口比较器
高速线路接收器
快速晶体振荡器
飞行时间测量
时域反射测量

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	1.2mV
	输入偏置电流(Ib)	4uA
	传播延迟(tpd)	2.9ns
	滞后电压(Vhys)	5mV
	共模抑制比(CMRR)	69dB
	输出类型	-
