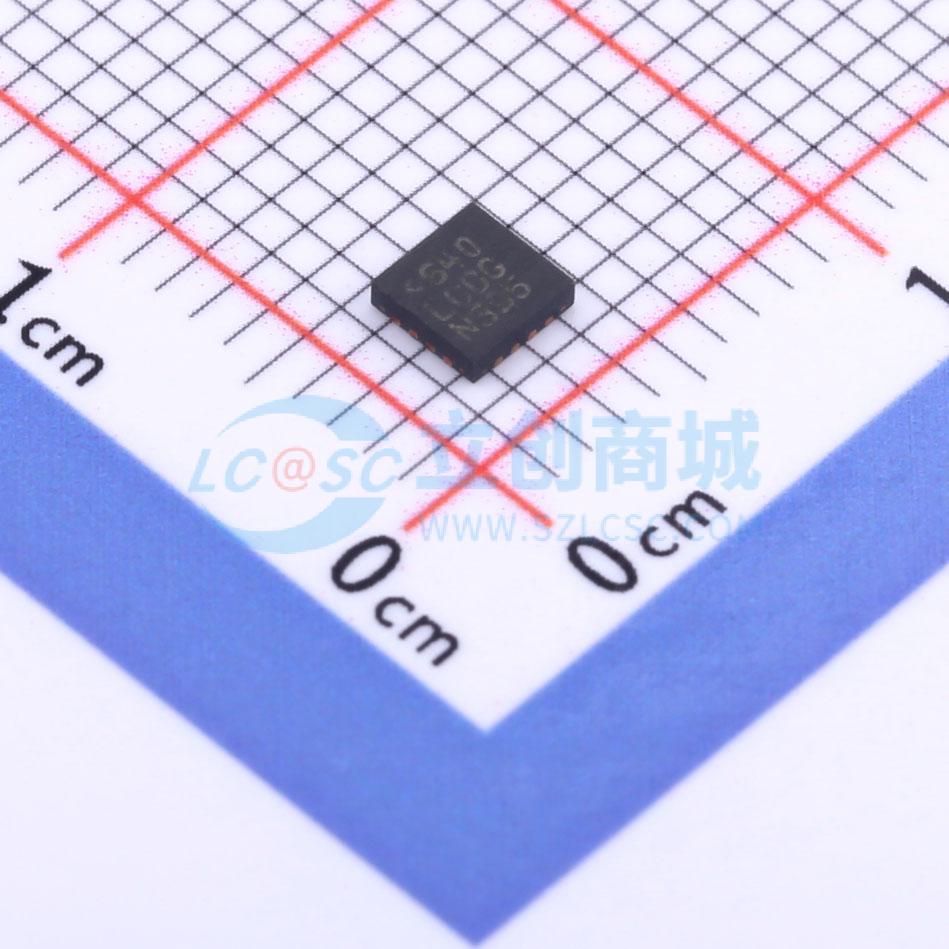

温馨提醒：图片仅供参考，商品以实物为准

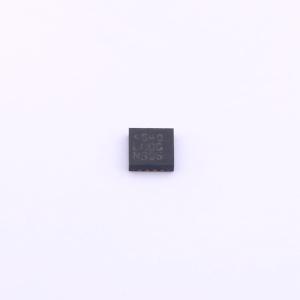

LTC6401CUD-26#PBF

针对 DC 至 140MHz 的 1.6GHz 低噪声、低失真差分 ADC 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 针对DC至140MHz的1.6GHz低噪声、低失真差分ADC驱动器
品牌名称: ADI(亚德诺)
商品型号: LTC6401CUD-26#PBF
商品编号: C689249
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.33797克(g)

商品参数

商品概述

LTC6401 - 26是一款高速差分放大器，旨在处理从直流到140MHz的信号。该器件专门设计用于以低噪声和低失真驱动12位、14位和16位ADC，但也可用作通用宽带增益模块。 LTC6401 - 26使用简便，所需的支持电路极少。输出共模电压通过一个外部引脚设置，与输入无关，这在许多应用中无需使用变压器或交流耦合电容。增益在内部固定为26dB（20V/V）。与使用中频增益模块和变压器的替代解决方案相比，LTC6401 - 26节省了空间和功耗。LTC6401 - 26采用紧凑的16引脚3mm×3mm QFN封装，工作温度范围为 - 40℃至85℃。

商品特性

1.6GHz -3dB带宽
固定增益20V/V（26dB）
70MHz时IMD3为 - 85dBc（等效OIP3 = 46.5dBm）
140MHz时IMD3为 - 72dBc（等效OIP3 = 40dBm）
内部运算放大器噪声1nV/√Hz
总输入参考噪声1.5nV/√Hz
噪声系数6.8dB
差分输入和输出
输入阻抗50Ω
电源电压2.85V至3.5V
电源电流45mA（135mW）
输出共模电压1V至1.6V，可调
直流或交流耦合工作
最大差分输出摆幅4.7VP - P
小型16引脚3mm×3mm×0.75mm QFN封装

应用领域

差分ADC驱动器
差分驱动器/接收器
单端到差分转换
中频采样接收器
声表面波滤波器接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	75dB
	输入失调电压(Vos)	2.5mV
	压摆率(SR)	3300V/us

	属性	参数值
	输出电流	-
	输入失调电压温漂(Vos TC)	1uV/℃
	静态电流(Iq)	-
	工作温度	-40℃~+85℃
