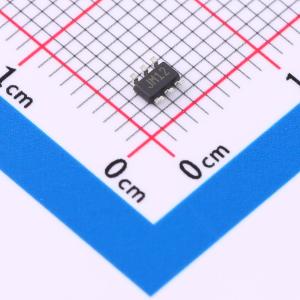

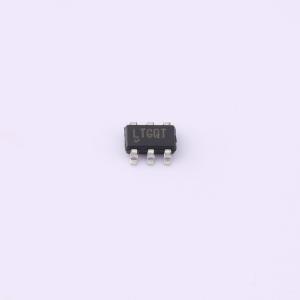

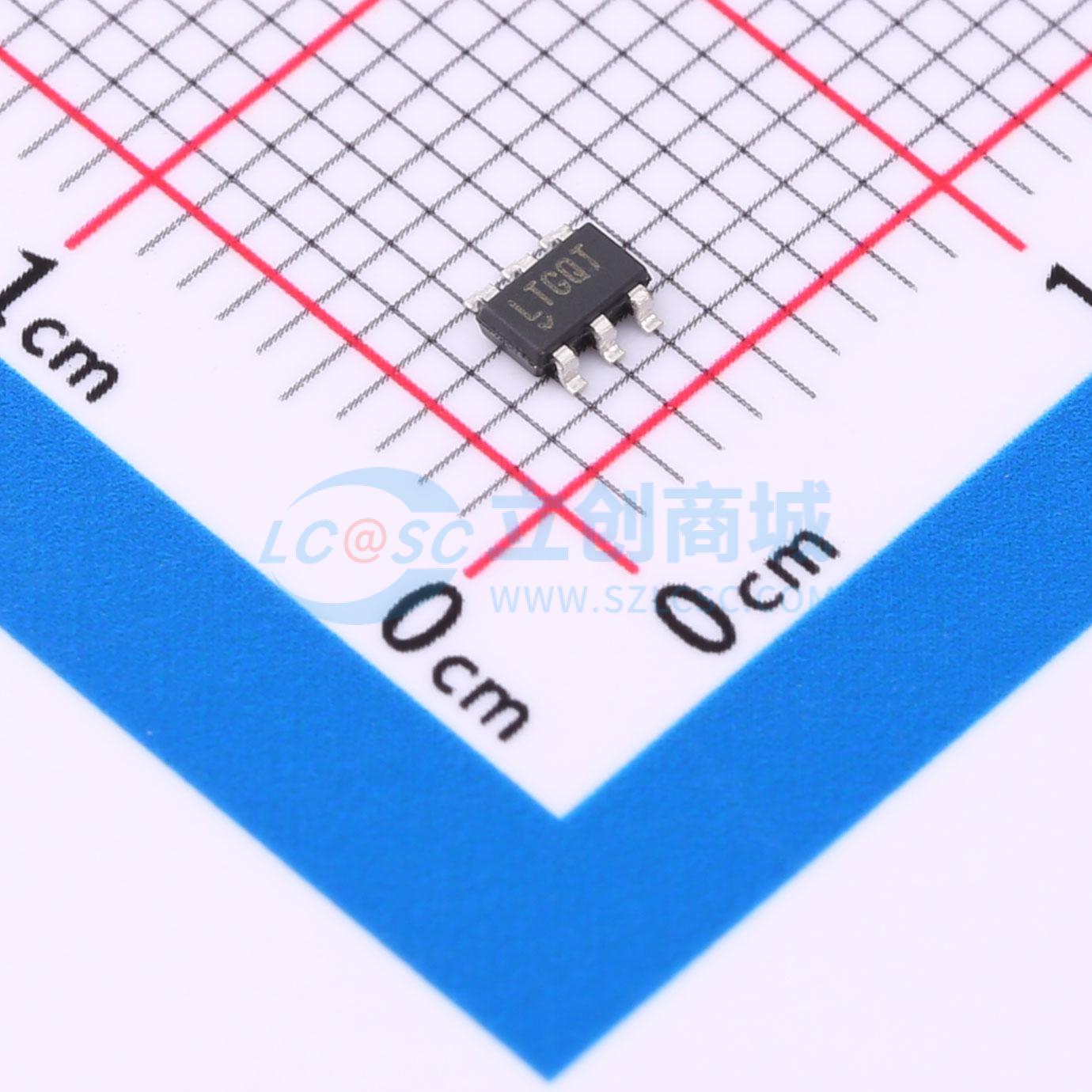

LTC6268HS6-10#TRPBF

4GHz 超低偏置电流 FET 输入运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单/双路 4GHz FET 输入运算放大器，具有极低的输入偏置电流和低输入电容。它还具有低输入参考电流噪声和电压噪声，使其成为高速跨阻放大器和高阻抗传感器放大器的理想选择。它是一款增益为 10 稳定的补偿运算放大器。它在 3.1V 至 5.25V 电源下工作，每个放大器消耗 16.5mA 电流
品牌名称: ADI(亚德诺)
商品型号: LTC6268HS6-10#TRPBF
商品编号: C689161
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	放大器数	单路
	增益带宽积(GBP)	4GHz
	输入偏置电流(Ib)	0.003pA
	输入失调电压(Vos)	200uV
	共模抑制比(CMRR)	85dB
	压摆率(SR)	1500V/us
	静态电流(Iq)	16.5mA

	属性	参数值
	轨到轨	轨到轨输出
	输入失调电压温漂(Vos TC)	4uV/℃
	输出电流	90mA
	工作温度	-40℃~+125℃
	单电源	3.1V~5.25V
	最大电源宽度(Vdd-Vss)	5.25V
	噪声密度(eN)	4nV/√Hz@1MHz

商品概述

LTC6268-10/LTC6269-10 是单/双4GHz FET输入运算放大器，具有极低的输入偏置电流和低输入电容。它还具有低输入参考电流噪声和电压噪声，使其成为高速跨阻放大器和高阻抗传感器放大器的理想选择。去补偿的运算放大器，在增益为10时稳定。

该器件工作在3.1V至5.25V的电源下，每个放大器消耗16.5mA。当放大器不使用时，可以使用关断功能来降低功耗。

LTC6268-10 单运算放大器提供8引脚SOIC和6引脚SOT-23封装。SOIC封装包括两个未连接的引脚，这些引脚可用于创建输入引脚保护环以防止板级泄漏电流。LTC6269-10 双运算放大器提供带裸露焊盘的8引脚MSOP和3mm x 3mm 10引脚DFN封装。它们在-40°C至85°C和-40°C至125°C的温度范围内完全指定。

商品特性

增益带宽积：4GHz
低输入偏置电流：
- 典型室温下为 ±3ħ，125℃ 时最大为 4μμ
电流噪声（100kHz）：7fA/√Hz
电压噪声（1MHz）：4.0nV/√Hz
极低的 CIN 1.45 μI
轨到轨输出
AV ≥ 10
摆率：+1500V/μs，-1000V/μs
电源范围：3.1V 至 5.25V
静态电流：16.5mA
工作温度范围：-40℃ 至 125℃
单通道采用 8 引脚 SO-8 和 6 引脚 TSOT-23 封装
双通道采用 8 引脚 MS8 和 3mm x 3mm 10 引脚 DFN 10 封装

应用领域

跨阻放大器
ADC 驱动器
光电倍增管后置放大器
低IBIAS电路
