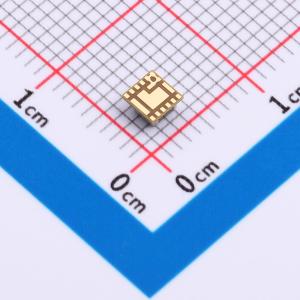

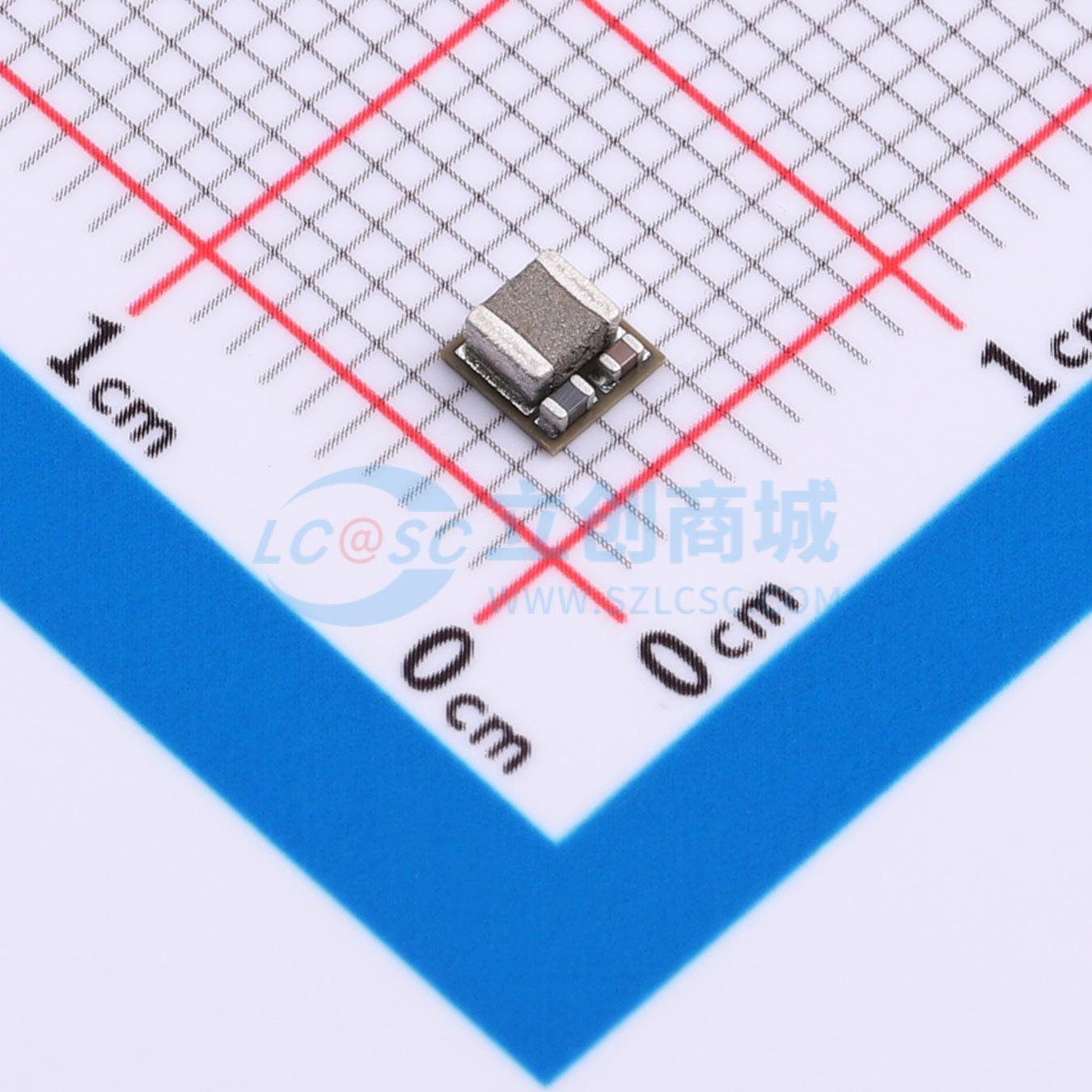

FS1403-5000-AL

FS1403 是一款易于使用、高度集成且高效的微负载点（µPOLᵀᴹ）电压调节器。片上脉冲宽度调制（PWM）控制器和集成 MOSFET，再加上内置的电感器和电容器，造就了一款极其紧凑且精确的调节器。这种薄型封装适合使用标准表面贴装设备进行自动化组装。 内置保护功能包括预偏置启动、软启动保护、过压保护、带打嗝模式的热补偿过流保护以及带自动恢复功能的热关断。 FS1403 是一款易于使用、高度集成且高效的 DC/DC 调节器。其工作的各个方面，包括输出电压和系统优化参数，都可以通过 I²C 协议进行编程。它采用专有调制器来实现快速瞬态响应。该调制器具有内部稳定性补偿功能，因此可在广泛的应用中使用，搭配各种类型的输出电容器，且不会出现环路稳定性问题。 FS1403 集成了低压差（LDO）调节器，为内部电路提供直流偏置电压。典型的 LDO 调节器输出电压为 5.2V。对于内部偏置单轨操作，VIN 引脚应连接到 PVIN 引脚。如果使用外部偏置电压，VIN 引脚应连接到 VCC 引脚以绕过内部 LDO 调节器。 电源电压（内部或外部）随 VIN 升高，无需使用 En 引脚进行使能。因此，可以进行 I²C 通信。

• 包含输出电感器的 µPOLᵀᴹ 封装
• 尺寸小巧：3.3mm x 3.3mm x 1.5mm
• 连续 3A 负载能力
• 即插即用：无需外部补偿
• 可通过 I²C 串行总线（快速模式和快速模式 +）进行编程操作
• 宽输入电压范围：8 - 16V
• 预设输出电压：3.3V 或 5V
• 使能输入，可编程欠压锁定（UVLO）电路
• 开漏电源正常（PG）指示
• 内置保护功能
• 工作温度范围：-40℃ 至 +125℃
• 无铅无卤
• 符合欧盟 REACH 和 RoHS 6 指令

• 存储应用
• 电信和网络应用
• 工业应用
• 服务器应用
• 分布式负载点电源架构
• 计算机外设电压调节
• 通用 DC - DC 转换
