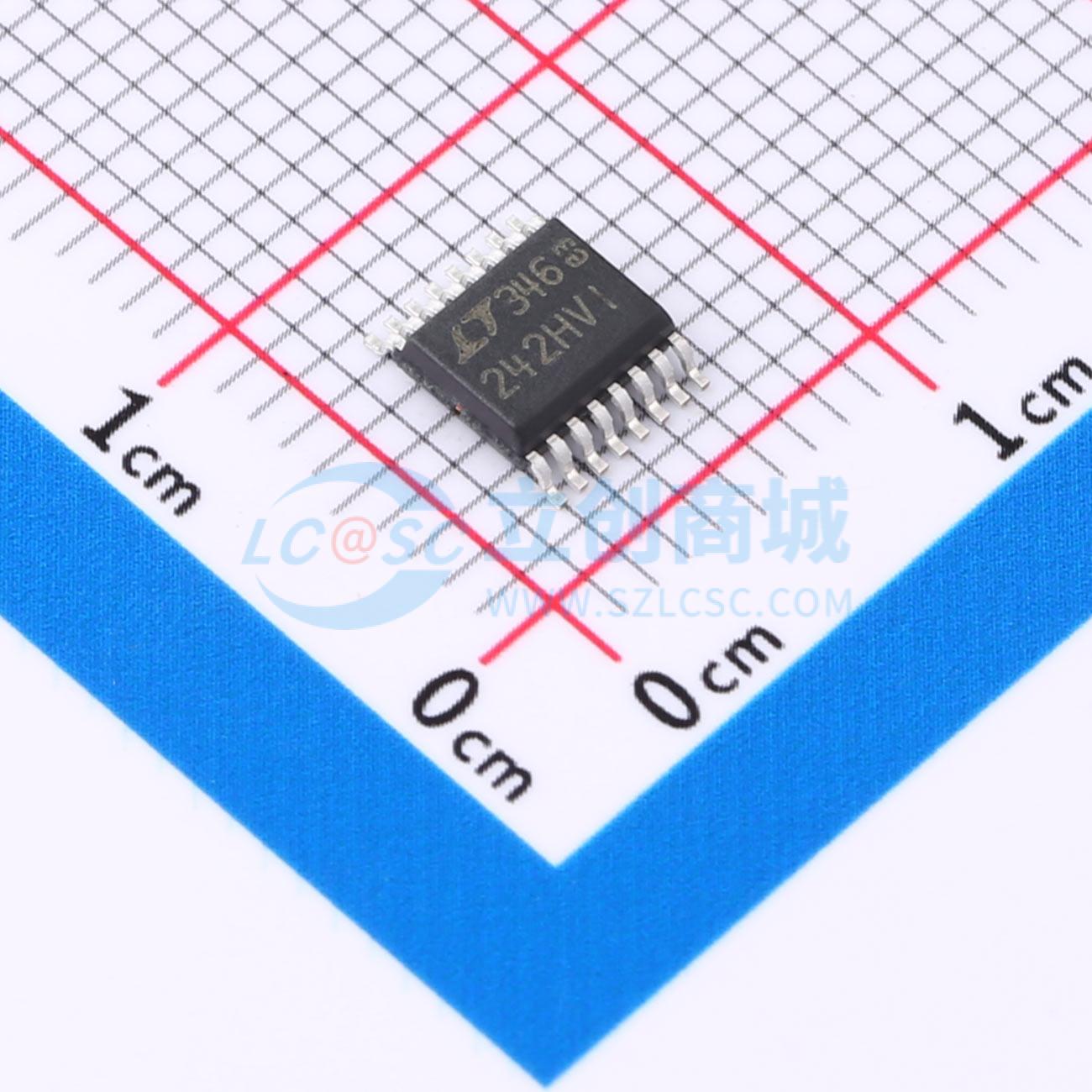

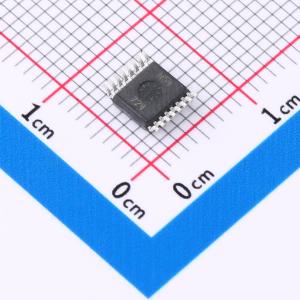

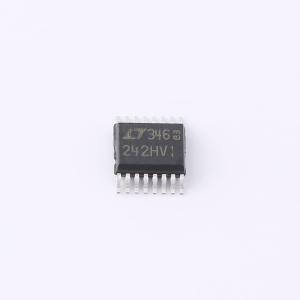

LTC6242HVIGN#PBF

四通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC6240/6241/6242分别为单通道、双通道和四通道低噪声、低失调、轨到轨输出、单位增益稳定的CMOS运算放大器，其输入偏置电流为1pA。单通道LTC6240的输入偏置电流最大保证为1pA。0.1Hz至10Hz的噪声仅为550nVₚ₋ₚ，失调仅为125μV，相较于传统CMOS运算放大器有显著改善
品牌名称: ADI(亚德诺)
商品型号: LTC6242HVIGN#PBF
商品编号: C678741
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	11V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	18MHz
	输入失调电压(Vos)	325uV
	输入失调电压温漂(Vos TC)	2.5uV/℃
	压摆率(SR)	10V/us
	输入偏置电流(Ib)	75pA

	属性	参数值
	输入失调电流(Ios)	75pA
	噪声密度(eN)	10nV/√Hz@1kHz
	共模抑制比(CMRR)	105dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	2.2mA
	输出电流	30mA
	工作温度	-40℃~+85℃
	单电源	2.8V~6V
	双电源(Vee~Vcc)	-5.5V~-2.8V；2.8V~5.5V

商品概述

LTC6240/6241/6242 分别为单通道、双通道和四通道低噪声、低失调、轨到轨输出、单位增益稳定的 CMOS 运算放大器，其输入偏置电流为 1pA。单通道 LTC6240 的输入偏置电流最大保证为 1pA。0.1Hz 至 10Hz 的噪声仅为 550nVP-P，失调电压仅为 125μV，相较于传统 CMOS 运算放大器有显著改进。此外，在 1kHz 时，噪声保证小于 10nV/√Hz。18MHz 的增益带宽、10V/μs 的压摆率，以及宽电源范围和低输入电容，使其非常适合用作快速信号处理放大器。这些运算放大器的输出级可在任一电源轨的 30mV 范围内摆动，以在低电源应用中最大化信号动态范围。输入共模范围可扩展至负电源。它们在 3V 和 5V 电源下进行了全面规格测试，HV 版本保证在高达 ±5V 的电源下工作。 LTC6240 提供 8 引脚 SO 和 5 引脚 SOT23 封装。LTC6241 提供 8 引脚 SO 封装，对于紧凑型设计，还提供微型双扁平无引脚（DFN）封装。LTC6242 提供 16 引脚 SSOP 以及 5mm×3mm DFN 封装。

商品特性

0.1Hz 至 10Hz 噪声：550nVP-P
输入偏置电流：0.2M（25℃ 典型值）1pA 最大（LTC6240）
低失调电压：最大 125μV
低失调漂移：最大 2.5μV/℃
增益带宽积：18MHz
输出轨到轨摆动
电源工作范围：2.8 至 6V（LTC6240/LTC6241/LTC6242）2.8 至 ±5.5V（LTC6240HV/LTC6241HV/LTC6242HV）
低输入电容
H 级温度范围：-40℃ 至 125℃
单通道 LTC6240 采用 5 引脚薄型（1mm）ThinSOT 封装和 8 引脚 SO 封装，适用于 PCB 保护环
双通道 LTC6241 采用 8 引脚 SO 封装和微型 DFN 封装
四通道 LTC6242 采用 16 引脚 SSOP 封装和 5mm×3mm DFN 封装

应用领域

光电二极管放大器
电荷耦合放大器
低噪声信号处理
医疗仪器
高阻抗传感器放大器
低噪声单端输入转差分输出放大器
