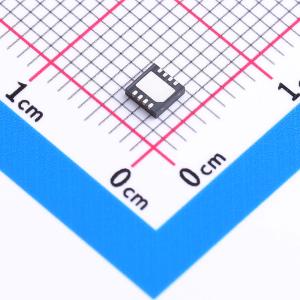

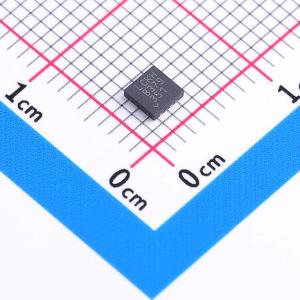

温馨提醒：图片仅供参考，商品以实物为准

LTC6102IDD#TRPBF

精准零漂移电流检测放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是多功能、高压、高端电流检测放大器。其高电源电压额定值允许在许多高端应用中使用，而低漂移和失调确保了在各种工作条件下的准确性。可通过外部检测电阻（分流电阻）两端的电压来监测电流。内部电路将输入电压转换为输出电流，允许将大共模电压上的小检测信号转换为接地参考信号。低直流失调允许使用非常低的分流电阻值和大的增益设置电阻。因此，分流器中的功率损耗得以降低。宽工作电源和高精度使其适用于从汽车到工业和电源管理等大量应用。最大输入检测电压为2V，允许监测宽范围的电流和电压。快速响应使其成为负载电流警告和关断保护控制的理想选择。所有版本都有8引脚MSOP和3mm×3mm DFN封装。
品牌名称: ADI(亚德诺)
商品型号: LTC6102IDD#TRPBF
商品编号: C678642
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.145235克(g)

商品参数

商品概述

LTC6102/LTC6102HV 是通用型高压高端电流检测放大器。其高电源电压额定值使其可用于许多高端应用，而低漂移和失调则确保了在广泛的工作条件下的精度。LTC6102-1 是 LTC6102 的一个版本，它包含一个微功耗禁用模式，以节省系统待机功耗。 LTC6102/LTC6102HV 通过外部检测电阻（分流电阻）两端的电压来监测电流。内部电路将输入电压转换为输出电流，从而可将大共模电压上的小检测信号转换为以地为参考的信号。低直流失调允许使用非常低的分流电阻值和大的增益设置电阻。因此，分流器中的功率损耗得以降低。宽工作电源范围和高精度使 LTC6102 非常适合从汽车到工业和电源管理等大量应用。2V 的最大输入检测电压允许监测宽范围的电流和电压。快速响应使 LTC6102 成为负载电流警告和关断保护控制的理想选择。 LTC6102 的所有版本均提供 8 引脚 MSOP 和 3mm×3mm DFN 封装。

商品特性

电源范围：4V 至 60V，最大 70V（LTC6102）；5V 至 100V，最大 100V（LTC6102HV）
最大输入失调 ±10µV
最大输入失调漂移 ±50nV/°C
快速响应：阶跃响应 1µs
增益可通过两个电阻配置
低输入偏置电流：最大 3nA
电源抑制比最低 130dB
输出电流高达 1mA
工作温度范围：-40°C 至 125°C
禁用模式（仅 LTC6102-1）：最大 1µA
提供 8 引脚 MSOP 和 3mm×3mm DFN 封装

应用领域

电流分流测量
电池监测
远程检测
负载保护
电机控制
汽车控制

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	4V~60V
	带宽	200kHz
	输入偏置电流(Ib)	3nA
	输入失调电压(Vos)	10uV
	工作温度	-40℃~+85℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	70V
	单电源	4V~60V
	静态电流(Iq)	275uA
	输出电流	1mA
	输入失调电压温漂(Vos TC)	50nV/℃
	共模抑制比(CMRR)	130dB
