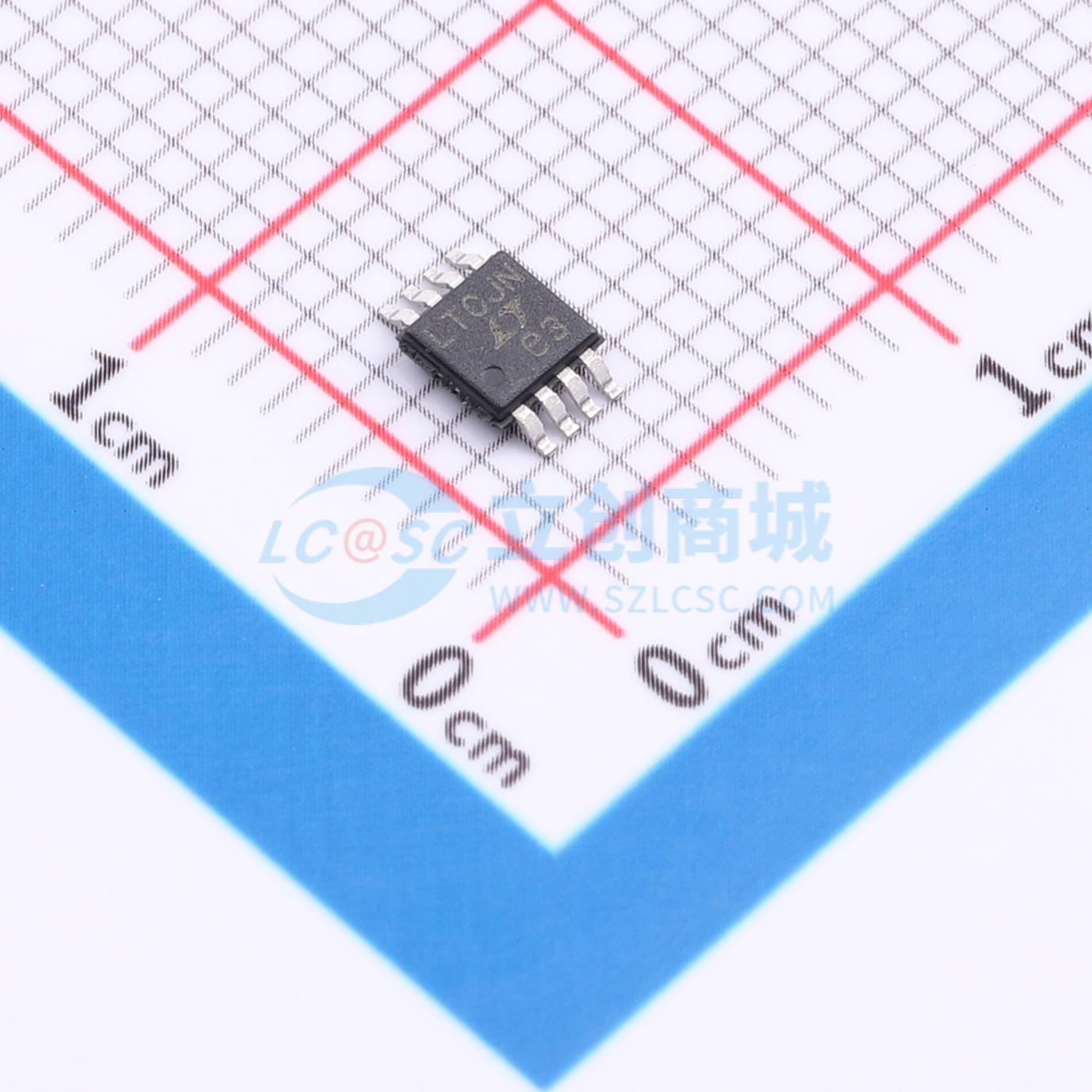

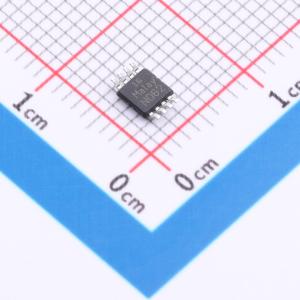

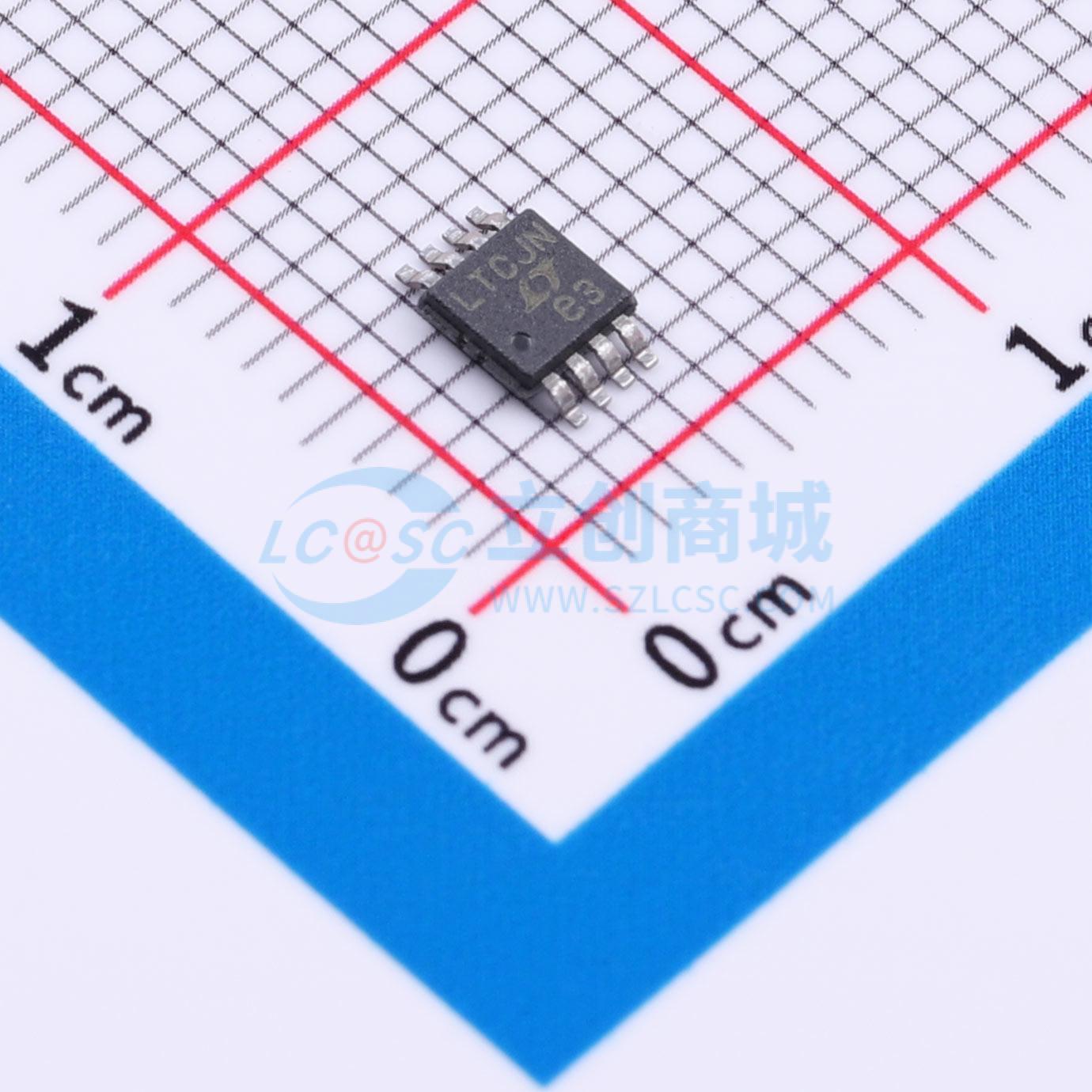

LTC6081HMS8#PBF

精准双通道 CMOS 轨至轨输入 / 输出放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC6081/LTC6082 是双路/四路低失调、低漂移、低噪声的 CMOS 运算放大器，具有轨到轨输入/输出摆幅。最大 70µV 的失调电压、1pA 的输入偏置电流、120dB 的开环增益以及 0.1Hz 至 10Hz 频段 1.3µVₚ₋ₚ 的噪声，使其非常适合精密信号调理。LTC6081/LTC6082 的共模抑制比（CMRR）为 100dB，电源抑制比（PSRR）为 98dB
品牌名称: ADI(亚德诺)
商品型号: LTC6081HMS8#PBF
商品编号: C688747
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

	属性	参数值
	轨到轨	轨到轨输入,轨到轨输出
	输入失调电压温漂(Vos TC)	200nV/℃
	静态电流(Iq)	330uA
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	13nV/√Hz@1kHz
	输入失调电流(Ios)	0.1pA

商品概述

LTC6081/LTC6082 是双路/四路低失调、低漂移、低噪声的 CMOS 运算放大器，具备轨到轨输入/输出摆幅。最大 70µV 的失调电压、1pA 的输入偏置电流、120dB 的开环增益以及 0.1Hz 至 10Hz 频段 1.3µVP-P 的噪声，使其非常适合精密信号调理。LTC6081/LTC6082 的共模抑制比（CMRR）为 100dB，电源抑制比（PSRR）为 98dB。在 3V 电源供电时，每个放大器仅消耗 330µA 电流。10 引脚 DFN 封装具有独立关断功能，可将每个放大器的电源电流降至 1µA。 LTC6081/LTC6082 适用于 3V 和 5V 电源电压，工作温度范围为 -40°C 至 125°C。双路 LTC6081 提供 8 引脚 MSOP 和 10 引脚 DFN10 封装。四路 LTC6082 提供 16 引脚 SSOP 和 DFN 封装。

商品特性

最大失调电压：70µV（25°C）
最大失调漂移：0.8µV/°C
最大输入偏置：1pA（25°C），40pA（TA ≤ 85°C）
开环电压增益：典型值 120dB
增益带宽积：3.6MHz
共模抑制比（CMRR）：最小值 100dB
电源抑制比（PSRR）：最小值 98dB
0.1Hz 至 10Hz 噪声：1.3µVP-P
电源电流：330µA
轨到轨输入和输出
单位增益稳定
工作电压范围：2.7V 至 5.5V
双路 LTC6081 采用 8 引脚 MSOP 和 10 引脚 DFN10 封装；四路 LTC6082 采用 16 引脚 SSOP 和 DFN 封装

应用领域

光电二极管放大器
应变计
高阻抗传感器放大器
微伏精度阈值检测
仪表放大器
热电偶放大器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	3.6MHz
	输入偏置电流(Ib)	0.2pA
	输入失调电压(Vos)	70uV
	共模抑制比(CMRR)	100dB
	压摆率(SR)	1V/us
	输出电流	17mA
