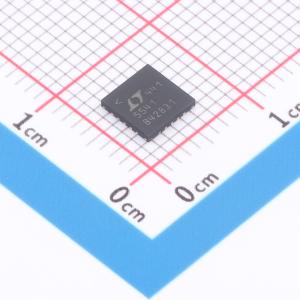

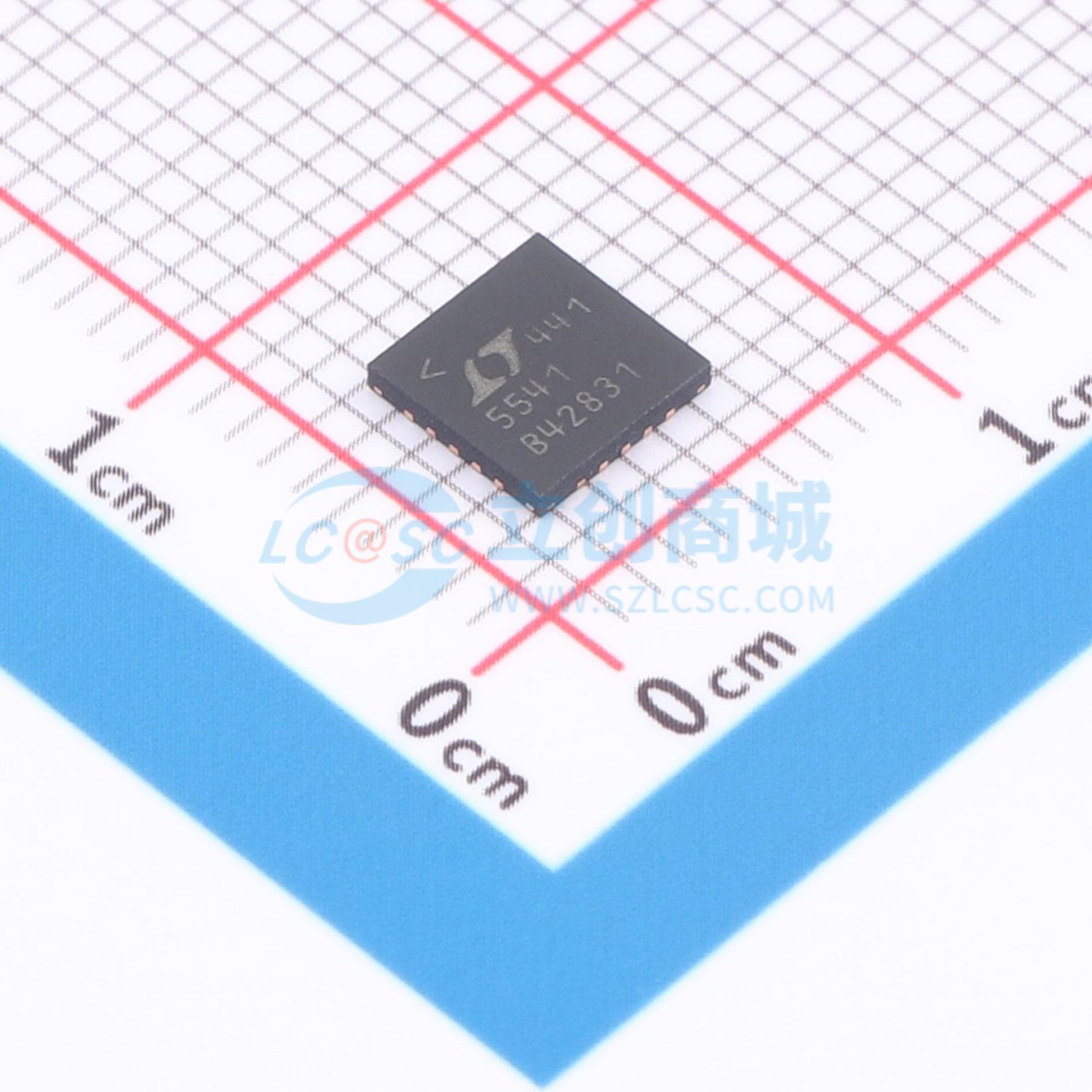

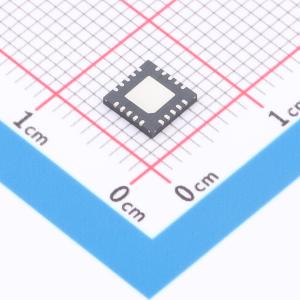

LTC5541IUH#TRPBF

1.3GHz 至 2.3GHz、高动态范围、下变频混频器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.3GHz至2.3GHz、高动态范围、下变频混频器
品牌名称: ADI(亚德诺)
商品型号: LTC5541IUH#TRPBF
商品编号: C688662
商品封装: QFN-20-EP(5x5)
包装方式: 编带
商品毛重: 0.091克(g)

商品概述

LTC5541 是高动态范围无源、高增益下变频混频器系列的一员，覆盖 600MHz 至 4GHz 频率范围。LTC5541 针对 1.3GHz 至 2.3GHz 的 RF 应用进行了优化。为实现最佳性能，LO 频率必须在 1.4GHz 至 2.0GHz 范围内。典型应用是具有 1.7GHz 至 2.2GHz RF 输入和低端 LO 的 LTE 或 W-CDMA 接收器。 LTC5541 设计用于 3.3V 工作，但为获得最高 P1dB，IF 放大器可由 5V 供电。集成的快速切换 SPDT LO 开关可接受两个有源 LO 信号，同时提供高隔离度。 LTC5541 的高转换增益和高动态范围使高选择性接收器设计中能够使用有损耗的 IF 滤波器，同时将总解决方案成本、电路板空间和系统级变化降至最低。

商品特性

转换增益：1950MHz 时为 7.8dB
IIP3：1950MHz 时为 26.4dBm
噪声系数：1950MHz 时为 9.6dB
+5dBm 阻塞下 NF 为 16dB
高输入 P1dB
3.3V 电源，功耗 630mW
关断引脚
50Ω 单端 RF 和 LO 输入
关断时 LO 输入 50Ω 匹配
高隔离度 LO 开关
0dBm LO 驱动电平
高 LO-RF 和 LO-IF 隔离度
解决方案尺寸小
20 引脚（5mm×5mm）QFN 封装

应用领域

无线基础设施接收器（LTE、W-CDMA、TD-SCDMA、UMTS、GSM1800）
点对点微波链路
高动态范围下变频混频器应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF混频器
	增益/损耗	7.8dB
	噪声系数	9.6dB

	属性	参数值
	工作电压	3.1V~3.5V
	工作电流	228mA
	工作温度	-40℃~+85℃
