温馨提醒：图片仅供参考，商品以实物为准

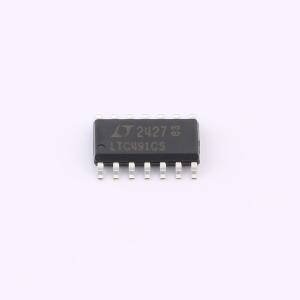

LTC491CS#PBF
差分驱动器和接收器对
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗，适用于RS485或RS422应用，单5V供电，具有热关断保护。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC491CS#PBF
- 商品编号
- C688631
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±2kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 全双工 |
商品概述
LTC491是一款低功耗差分总线/线路收发器，专为具有扩展共模范围（12V至-7V）的多点数据传输标准RS485应用而设计。它也符合RS422的要求。CMOS设计相比双极型设计提供了显著的节能效果，同时不牺牲过载或ESD损害的坚固性。驱动器和接收器具有三态输出，驱动器输出在整个共模范围内保持高阻抗状态。热关断电路防止了由总线竞争或故障引起的过度功耗，该电路会将驱动器输出强制进入高阻抗状态。接收器具有失效保护功能，在输入开路时保证输出处于高电平状态。从0℃到70℃的工作温度范围以及4.75V到5.25V的供电电压范围内，保证了交流和直流规格。
应用领域
- 低功耗RS485/RS422收发器
- 电平转换器
