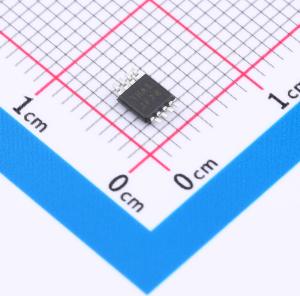

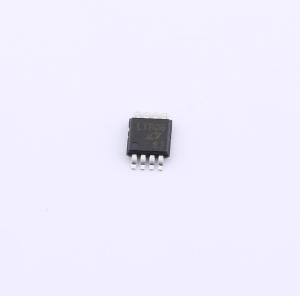

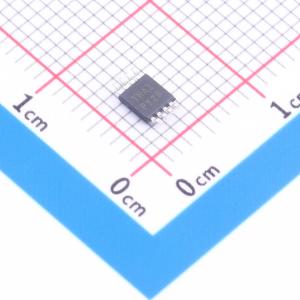

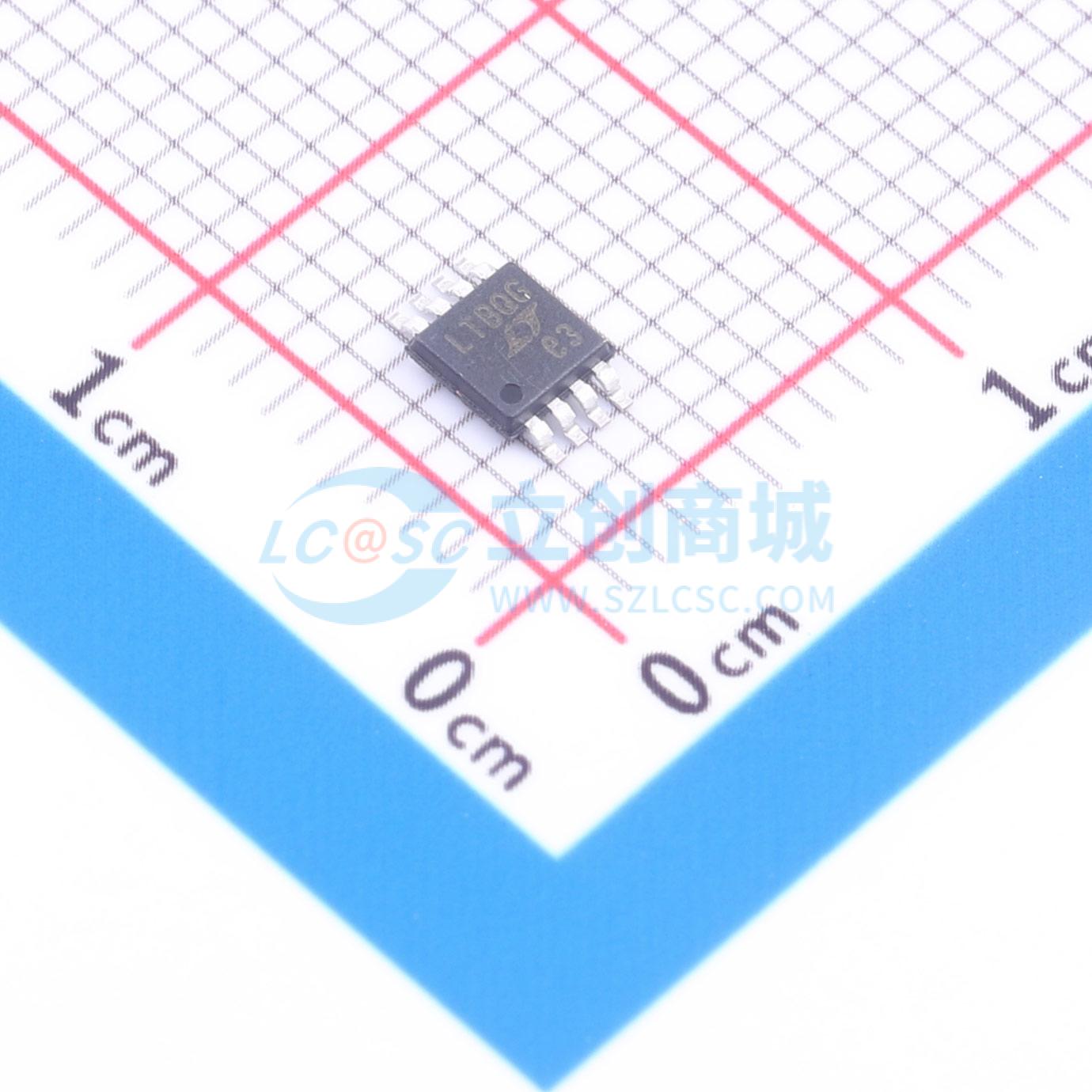

温馨提醒：图片仅供参考，商品以实物为准

LTC4414IMS8#TRPBF

用于大 PFET 的 36V、低损耗 PowerPath控制器

品牌名称: ADI(亚德诺)
商品型号: LTC4414IMS8#TRPBF
商品编号: C688489
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

LTC4414 控制外部 P 沟道 MOSFET，实现近乎理想的二极管功能，用于电源切换。这允许高效地将多个电源进行 OR 连接，以延长电池寿命并降低自发热。当导通时，MOSFET 上的电压降通常为 20mV。对于使用墙插适配器或其他辅助电源的应用，当连接辅助电源时，负载会自动与电池断开。两个或多个 LTC4414 可以互连，以实现多个电池之间的切换或从单个充电器对多个电池充电。宽供电工作范围支持从一到八个串联的 Li-Ion 电池。低静态电流（典型值为 30µA）与负载电流无关。栅极驱动器包括一个内部电压箝位电路，用于保护 MOSFET。STAT 引脚可用于在检测到辅助电源时启用辅助 P 沟道 MOSFET 功率开关。该引脚也可用于向微控制器指示辅助电源已连接。控制 (CTL) 输入使用户能够强制主 MOSFET 关断并将 STAT 引脚拉低。

应用领域

高电流电源路径开关
工业和汽车应用
不间断电源
逻辑控制电源开关
电池备份系统
紧急系统与电池备份

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	理想二极管
	通道数	1

	属性	参数值
	输入控制逻辑	高电平有效
	工作电压	3V~36V
	工作温度	-40℃~+125℃
